太阳能+燃气热水器自控中心
来源:德国银屋暖通国际官网 浏览次数:11487 日期:2018/5/3 15:05:19
太阳能+燃气式热水器自控装置诚招代理商
太阳能加燃气热水器配合供热水自控中心,在太阳能的水温能够达到设定温度时,直接到用水点,达不到时,自动开启燃气热水器进行二次加热。可外接循环泵,具有热水循环功能、低温防冻功能和防抱死自我保护功能,避免了使用传统热水循环器导致燃气热水器频繁启动的弊端,延长燃气热水器的使用寿命,具有智能控制、方便、舒适和节能的优点。
太阳能供热水的优缺点
大家知道,太阳能热水器因为利用的太阳光免费制取热水,是十分节能的热水器,所以被广泛地使用。但它也有一个重大的缺点,这就是:如果连续几天没有阳光或阳光不足,太阳能热水器就无法使用。为了生活方便,很多家庭再另外安装一台其他热水器,如:燃气热水器(含燃气壁挂炉,下同)或电热水器,在太阳能热水器不能使用时,就开启这台补充的热水器,平时在太阳能热水器可以使用的时候,就关闭这台热水器,这样既节能,又不影响使用。
但是,这种两种能源热水器配合供热水时很不方便,在使用其中一台热水器供热水时,要手动关闭另一台热水器,操作麻烦,特别是对于两种能源热水器的开关、阀门安装位置相距较远的情况,就更加不方便。
专利太阳能+快速热水器自控中心,是二种能源热水器配合互补供热水的智能控制装置
为解决上述所说的问题,合肥恒暖暖通设备有限公司发明了“太阳能+快速热水器自控中心”。该自控装置能用户在使用热水时,根据设定水温与实际水温的对比,智能切换太阳能热水器与快速式热水器(燃气热水器、燃气壁挂炉或即热式电热水器等),在太阳能热水器的出水水温能够达到设定温度时,不开启快速式热水器,当太阳能出水温度达不到设定温度时,自动开启快速式热水器,这时太阳能热水器流出来的水再通过快速式热水器进行二次加热。这样既节能又十分方便,无需再人工手动操作。
该自控中心由电动三通阀、温度传感器、温度控制器、连接铜管、管件和外壳组成,水温传感器直接插入水中,使测量的温度更精确,温度控制器具有较大的液晶显示屏,可以显示设定温度、实际温度、工作模式、日期和时间等。自控中心具有手动模式和定时自动模式,人工开机默认为手动模式,通过按键“▲”设定增加温度,通过按键“▼”设定降低温度,操作十分简便;定时自动模式,每天可分为四个时间段,每个时间段可设定不同的水温,模式设定后,温控器按照所设定的时间有规律地自动开机和关机,既节能又方便提高生活舒适度,同时又延长自控中心的使用寿命。

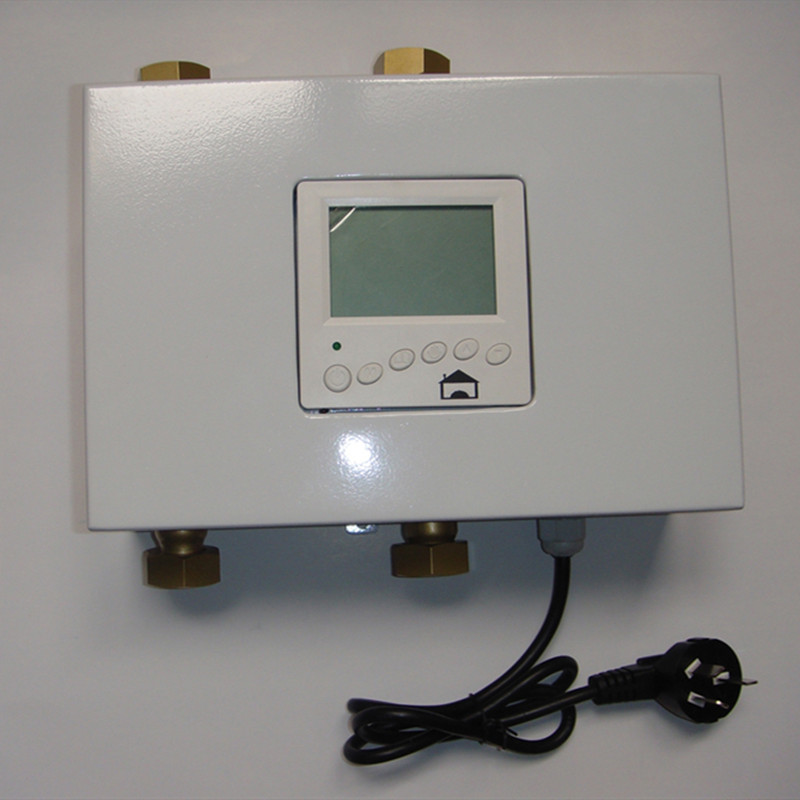

(恒尔暖自控中心)

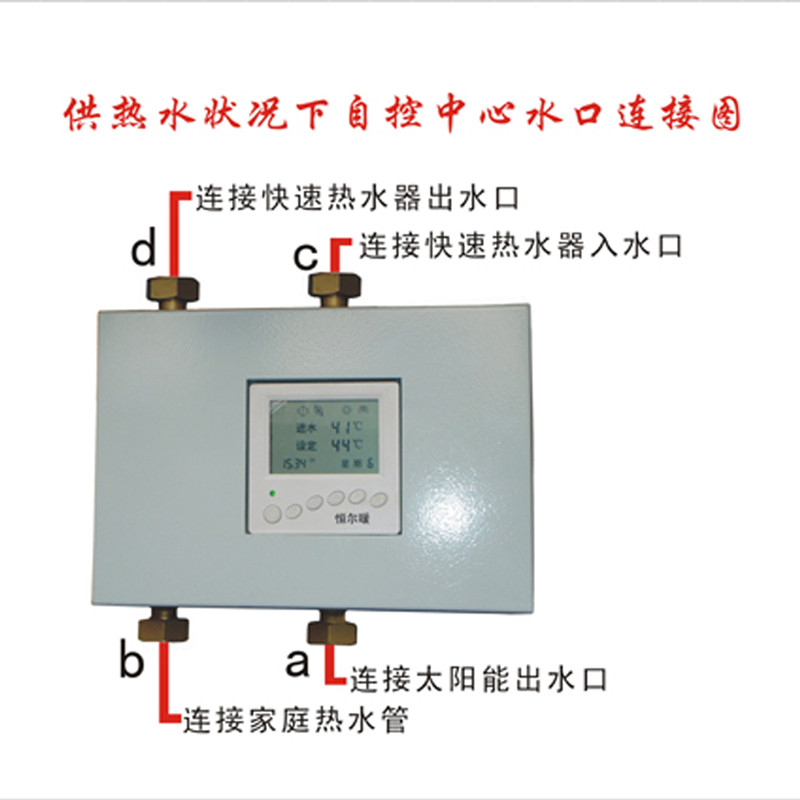

(自控中心水口连接方式)
这种两种热水器配合供热水自控装置,一种热水器作为常用热水器,另一种作为补充热水器,一般常用热水器都是十分节能的热水器,比如太阳能热水器,可以峰谷电价加热的空气能热水器,一般都是容积式热水器,而补充热水器,是在常用热水器水量不够或温度不够时再紧急开启,为不常用热水器,但在需要时可以快速加热,因此,补充热水器一般要用快速式热水器,比如:燃气热水器、燃气壁挂炉或电快速式热水器。
根据太阳能热水器有承压式和非承压式2种,用燃气热水器作为补充热水器,加上自控中心进行自动控制时,系统管道连接有所不同,如下:

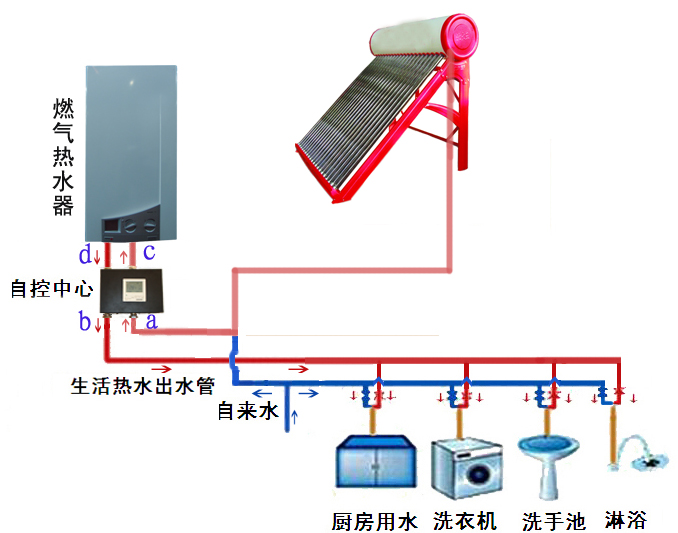

(不承压式太阳能热水器+燃气热水器+恒尔暖自控中心系统图)

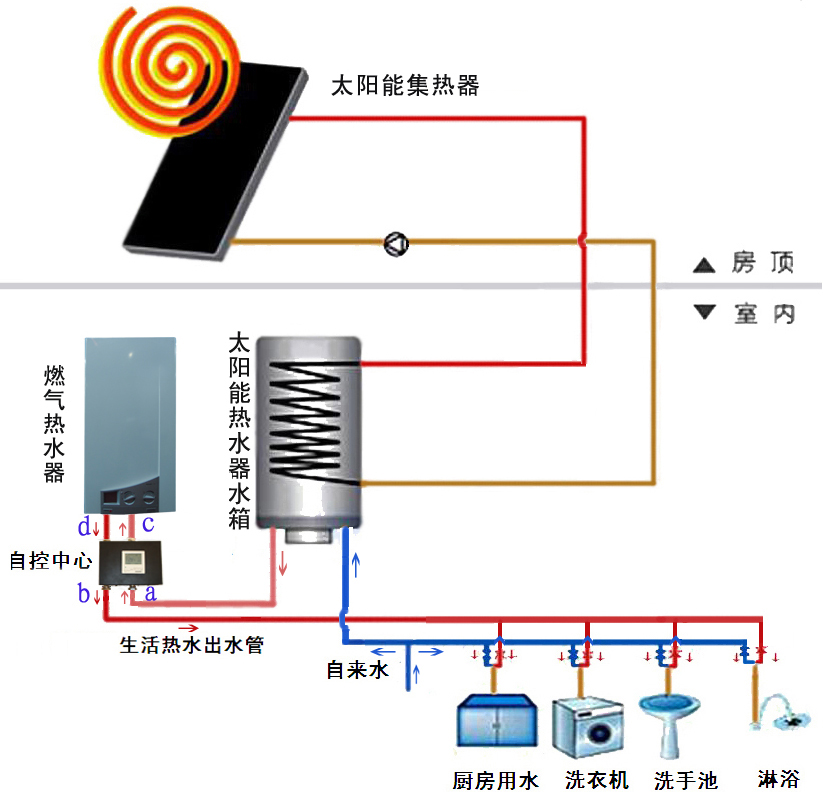

(承压式太阳能热水器+燃气热水器+恒尔暖自控中心系统图)
另外,由于承压式太阳能热水器水箱有进水口和出水口,和燃气热水器及恒尔暖自控中心配套使用可以做成热水循环系统,进水口这时就作为回水口使用;而非承压式太阳能热水器只有一个水口一根水管,有进没有出,有出没有进,不能一边出水一边进水,无法做成热水循环系统。
自控中心具有热水循环零冷水功能
和传统热水循环器相比降低了热水器的频繁启动,延长热水器的使用寿命。
自控中心控制器预留有热水循环泵接线端子,可以外接热水循环泵,这样,自控中心可同时控制热水循环泵,可以达到定时定温开启热水循环,从而使每个用水点即开即有热水,不会浪费冷水,减少等待时间,方便舒适又节能。
在这个热水系统中的太阳能水箱或空气能水箱成为了储水缓冲水箱,在水箱的出水温度高于等于设定的水温时,水流不会经过补充热水器而直接流到用水点,这样补充热水器就不会启动,只有当水箱出水温度低于设定水温时,水流才通过补充热水器进行二次加热,然后再到用水点。这和市场通常卖的热水循环器(泵)只要一开机工作,热水就必须流经热水器同步开启热水器相比,大大降低了补充热水器启停的频率,大大延长了热水器的使用寿命。

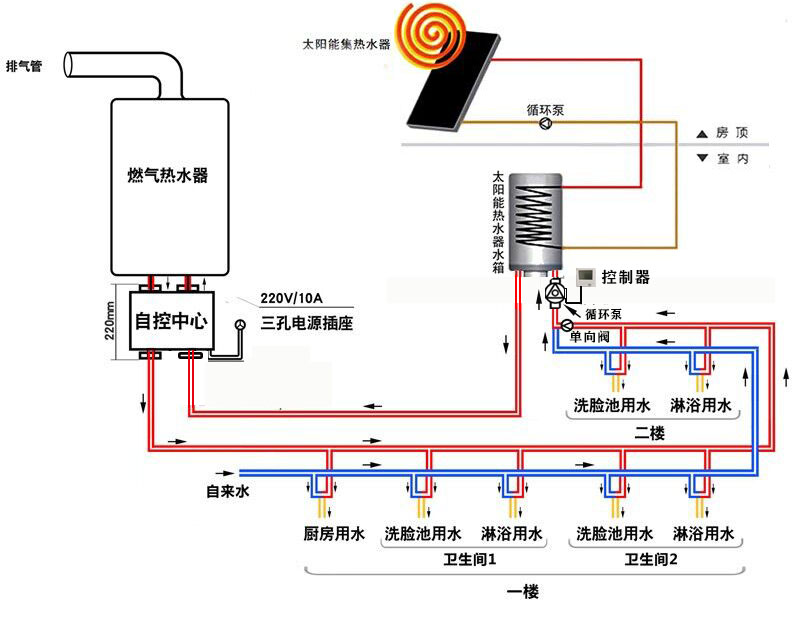

(承压式太阳能热水器+自控中心+循环泵+燃气热水器热水循环系统图)

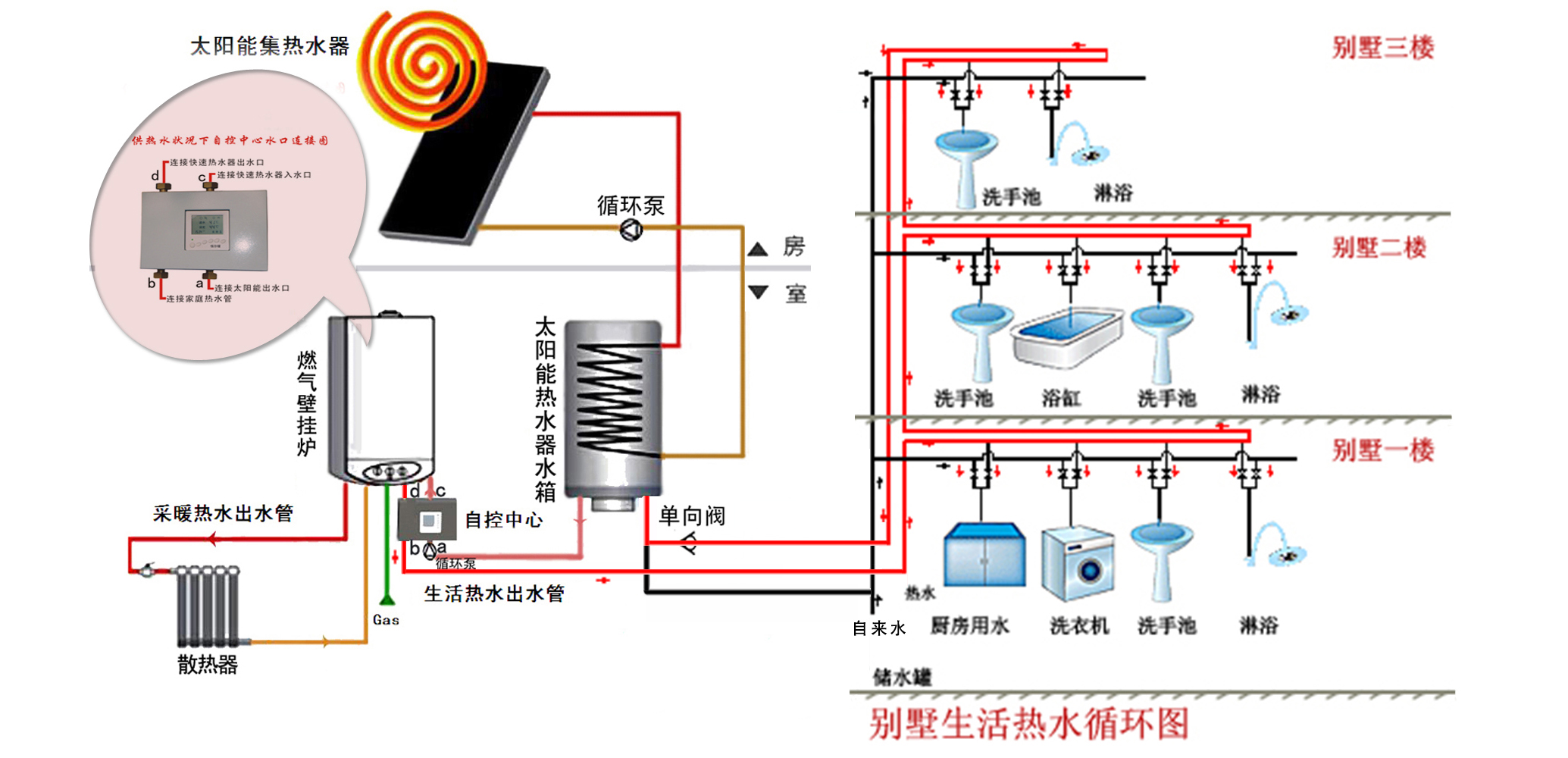

(别墅承压式太阳能+燃气壁挂炉+恒尔暖自控中心智能热水循环系统)
作为热水循环器使用时,同时具有自控中心的定时定温智能控制功能
作为热水循环器使用时,可以编程定时开关机,在不需要热水时不让它循环,在需要热水时再自动开启热水循环,这样既做到了最大的节能,同时又提高用水舒适度,又可以延长自控中心和循环泵的使用寿命。
自控中心还具有低温防冻功能
在热水系统设计为热水循环系统的前提下(热水系统做成回路并且自控中心配置了热水循环泵),当水度低于5℃时,自控中心自动开启低温保护功能,这时,三通阀和水泵根据需要开启;当水温达到15℃后,阀和水泵关闭,从而保证家里热水系统不会因为结冰而冻坏。备注:要保证此功能起作用,必须确保燃气或电热水器的电源和燃气接通,能正常工作

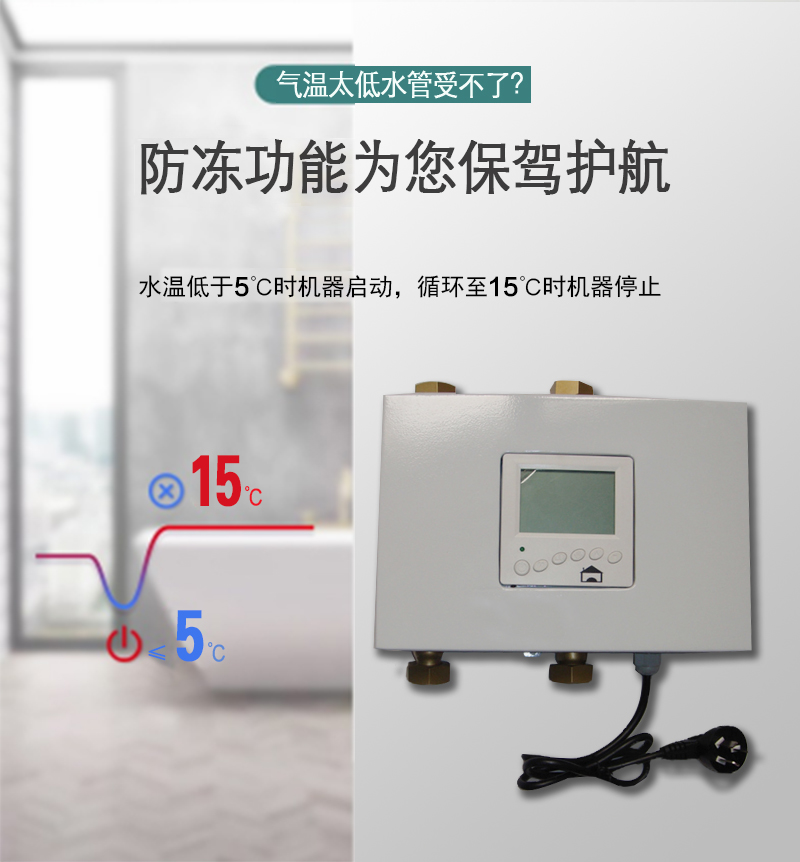

(恒尔暖自控中心低温防冻功能)
该自控中心已获得国家专利认证
该自控中心已获得中华人民共和国国家知识产权局颁发的实用新型专利证书。
这种太阳能+快速热水器自控中心的发明,使用户既能享用到免费的太阳能热水,又能在水温不够时智能切换进行二次加热,而且还具有热水循环功能、防冻功能和防抱死功能,智能定时定温控制,并且大大延长快速热水器的使用寿命,真是很不错的发明创造。
