恒尔暖自控中心空气能(太阳能)和燃气热水器配合供热水智能控制
来源:德国银屋暖通国际官网 浏览次数:13156 日期:2018/5/3 14:58:29
很多人家里安装了太阳能热水器或空气能热水器,但又担心太阳能热水器连阴天或冬天水温不够,或空气能热水器有时用量不够,又安装了一台燃气热水器作为补充。一般都是想首先使用太阳能热水器或空气能热水器,在他们的出水温度能够满足洗浴要求时,直接到用水点,如果水温不够时,再自动经过燃气热水器进行二次加热,然后再流向用水点。
这种想法十分好,如果只考虑如何布置管道,是无法实现的。另外配置“恒尔暖太阳能加燃气热水器自控中心”或叫“恒尔暖空气能加燃气热水器自控中心”,就可以完全满足这样的要求。
这种自控中心,是合肥恒暖暖通设备有限公司发明的二种能源热水器配合供热水的自动控制装置。根据设定水温与实际水温的对比,自动切换空气能(或太阳能)热水器与快速式热水器(如燃气热水器),在空气能(或太阳能)热水器的出水温度能够达到设定温度时,不开启快速式热水器,当空气能(或太阳能)水箱的出水温度达不到设定温度时,水流再经过快速式热水器,快速式热水器自动开启进行二次加热。
自控中心的作用
这样既避免了空气能(或太阳能)热水器和燃气热水器两边都安装阀门和每次手动切换的麻烦,又能在空气能(或太阳能)出水温度不够时进行二次加热,减少直接用自来水加热的能源浪费。自动控制,方便,舒适,节能。
哪两种热水器配套使用较好
二种能源热水器,一种是较为节能的主用热水器,可以是太阳能热水器,也可以是空气能热水器;另一种热水器是备用起补充作用的热水器,是能快速加热的热水器,比如:燃气热水器、燃气壁挂炉、即热式电热水器等;在主热水器出水温度不够时,能够通过备用热水器进行二次快速加热,因此储水式电热水器不适合做备用热水器。
自控中心的结构
本自控中心由电动三通阀、温度传感器、控制器、连接铜管、管件和外壳等组成,水温传感器直接插入水中,使测量的温度更精确,控制器的液晶显示屏可以显示设定温度、实际温度、工作模式、阀门和水泵的工作状态、日期和时间等。
(图1、恒尔暖自控中心结构图)
自控中心的四大功能
功能一、两种热水器配合供热水智能控制。
这是自控中心基本功能也是主要功能。比如用空气能(或太阳能)热水器作为常用热水器,燃气热水器作为备用热水器,平时直接用空气能(或太阳能)热水器水箱的水,当空气能水箱的水来不及加热,或者,当寒冷的冬季或连续几天没有阳光,太阳能热水器水箱的出水温度不能满足需求时,这时自控中心开启,水流经过燃气热水器进行加热二次加热(见图2所示),再流到用水点。这样既达到了节能,又方便舒适,无需人工去开关水阀。

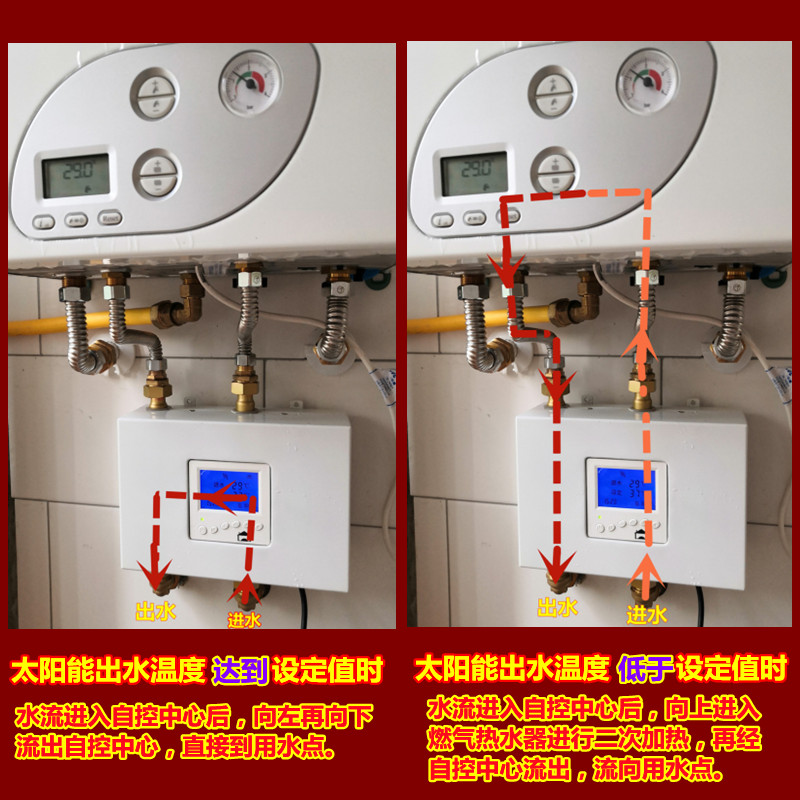

(图2、水流经过燃气热水器加热)
(图3、非承压式太阳能+燃气热水器+恒尔暖自控中心系统图)
功能二、零冷水热水循环功能
配置:空气能(或承压式太阳能)+燃气热水器+自控中心+循环泵+热水循环系统
如下图4,将家里的热水管道做成一个循环回路,再在自控中心右下水口安装一台循环泵,循环泵的控制线接入自控中心里面预留的循环泵接线端子即可。
这样,自控中心控制器同时控制热水循环泵的开停,并具有手动模式和周编程定时自动模式,当水温小于设定温度时,水泵开启,热水进行循环,当水温达到设定温度后,循环泵停止工作。这样一开水龙头就有热水,无需等待,又不浪费冷水,更加节能、方便、舒适。

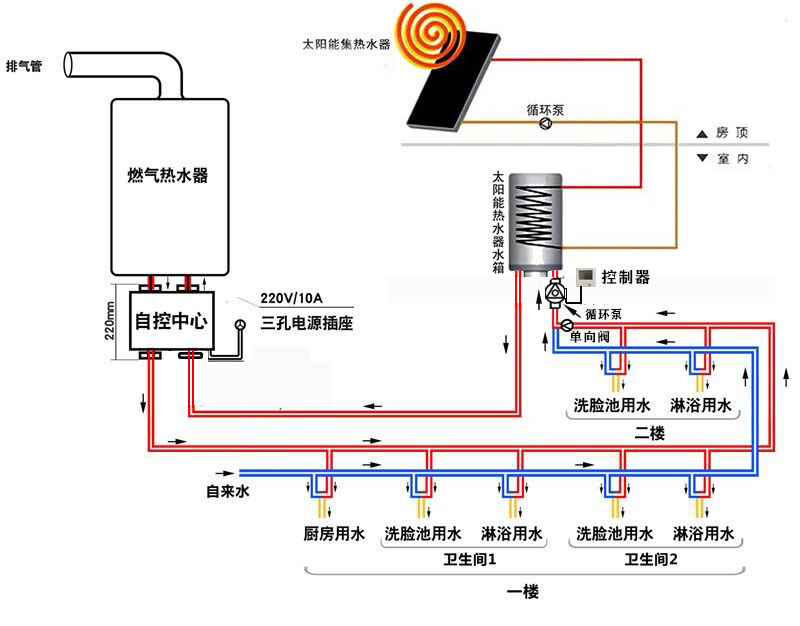

(图4:承压式太阳能+燃气热水器+恒尔暖自控中心+循环泵+热水循环系统图)
功能三、低温防冻功能
本自控中心具有低温防冻功能,在需要时可以开启。当水温低于5℃时,自动开启低温保护,三通阀和循环泵开启工作;直到水温达到15℃后,三通阀和循环泵关闭。
备注:要保证此功能起作用,一是热水系统必须是有回路的循环系统,二是必须确保快速式热水器的电源和燃气接通,即快速热水器可以正常工作。
(图5、恒尔暖自控中心低温防冻功能效果图)
功能四、周编程智能开关机功能
本自控中心具有手动开关机和周编程智能开关机二种模式,人工开机默认为手动模式,通过按键“▲”增加温度,通过按键“▼”减少温度,操作十分简便;
周编程智能开关机模式,把每天分为六个时间段,每个时间段可设定不同的水温,模式设定后,自控中心按照所设定的时间和水温,有规律地自动运行,既节能又方便,提高生活舒适度,同时又延长自控中心的使用寿命。
(图6、恒尔暖自控中心预置的周编程运行表)
从以上介绍可以看出,利用这个自控中心,不仅可以实现空气能(或太阳能)和燃气热水器进行转换的简单问题,而且首先利用空气能(或太阳能),只要空气能(或太阳能)水温够用,燃气热水器就永远不会开启,大大延长燃气热水器使用寿命;只有在空气能(或太阳能)水温不够时,自控中心才智能开启,然后水流经过燃气热水器进行二次加热,这是在空气能(或太阳能)水箱出水温度的基础上加热,不是直接加热的自来水,因此温差小,更节能;也解决了两种热水器配合供热水时不用烦神去考虑开哪个阀门关哪个阀门了,都是自控中心全自动控制;更好的是具有零冷水热水循环泵功能,只有家里热水做成回路,加上循环泵,可以达到即开即有热水,不用等待,也不浪费冷水;也不用担心冬天天冷冻坏热水管道的事情发生;周编程的功能,只要一次编程后,每天都是按照编好的程序运行,在用水时才开机,其他时间不开机,十分智能化。
