燃气壁挂炉是一个好东西，可以供暖和热水两用，不用再另外购买燃气热水器了。如果要做零冷水系统，使每个水龙头即开即有热水，应该怎样做？

燃气系统炉+盘管水箱的做法

一般暖通公司的习惯做法是用系统炉+盘管水箱来做热水循环系统，但殊不知，这种做法会导致耗气量大增，燃气壁挂炉启动频繁，特别是冬天供暖时，甚至严重影响供暖效果。

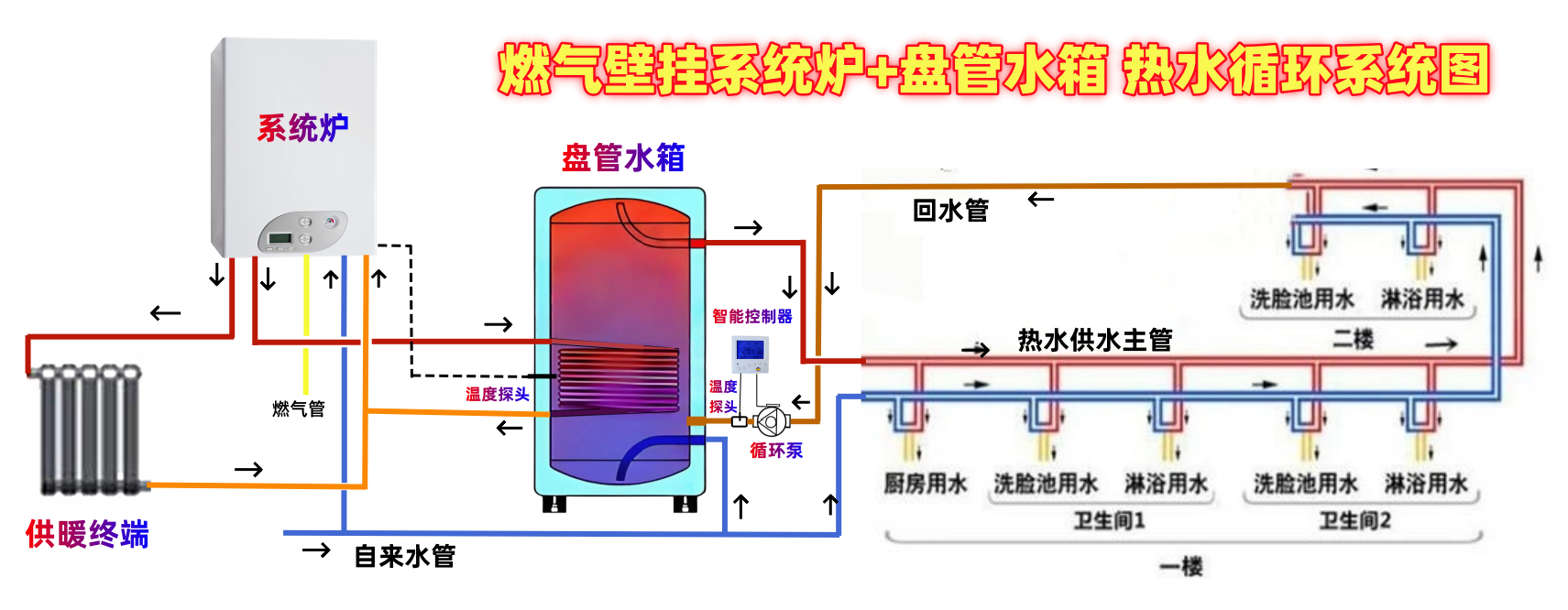

（系统炉+盘管水箱热水循环系统图）

从上面系统图可以看出，燃气壁挂系统炉是通过水箱内的热交换盘管对整个水箱内的水进行加热，当水箱内的水温低于设定水温的一定值时（一般3-5°C），燃气壁挂炉就会启动对水箱内水进行再加热，如果是冬季供暖时，供暖系统的热水就会停止向供暖终端输出，转而向水箱方向的盘管输出，通过盘管将水箱内的热水加热到设定的温度以上。

我们来看水箱和用水点的系统，在水箱和热水终端之间的热水循环系统管道内水温降低到循环泵控制器设定的温度时，循环泵就启动，水箱内的高温水流出，替换热水主管内的低温水，将热水系统管道内的低温水回流到水箱内。如果热水主管较长，比如几层别墅，循环一次就会有20-30L的低温水回流到水箱内，如果水箱不是足够大，热水循环一次，水箱内的水温就会降低到燃气壁挂炉启动的温度，因此，每一次热水循环，燃气壁挂炉都有可能启动对水箱内水进行加热。

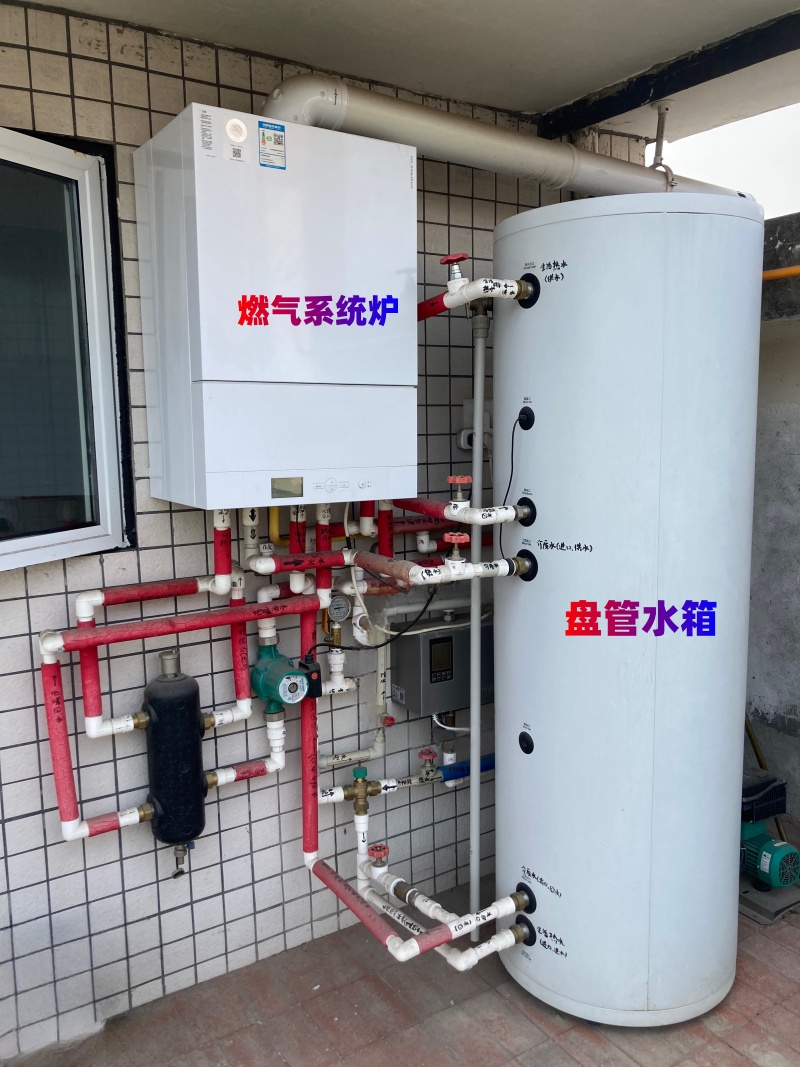

（系统炉和盘管水箱安装实景图）

燃气系统炉加水箱的热水循环方案具有以下缺陷：

1、燃气壁挂炉启停频繁，影响其使用寿命；

2、增加耗气量，不节能环保；

3、一旦用水量大，水箱热水用完时，燃气壁挂炉不能很快将水箱水烧热，影响使用；

4、冬季供暖时，频繁转为热水模式，影响供暖效果。

那么使用燃气壁挂炉供暖和同时供应热水时，应该怎么做才能避免其启停频繁，减少耗气量呢？

下面为大家介绍一种好方法。

标准燃气壁挂炉+不带盘管水箱+恒尔暖自控中心的做法

首先不要用价格昂贵的系统炉，就用供暖和热水两用的标准燃气壁挂炉（下称：燃气壁挂炉），配上不带盘管的保温水箱（下称：水箱），再配套安装“恒尔暖自控中心”组合成热水循环系统就可以了。

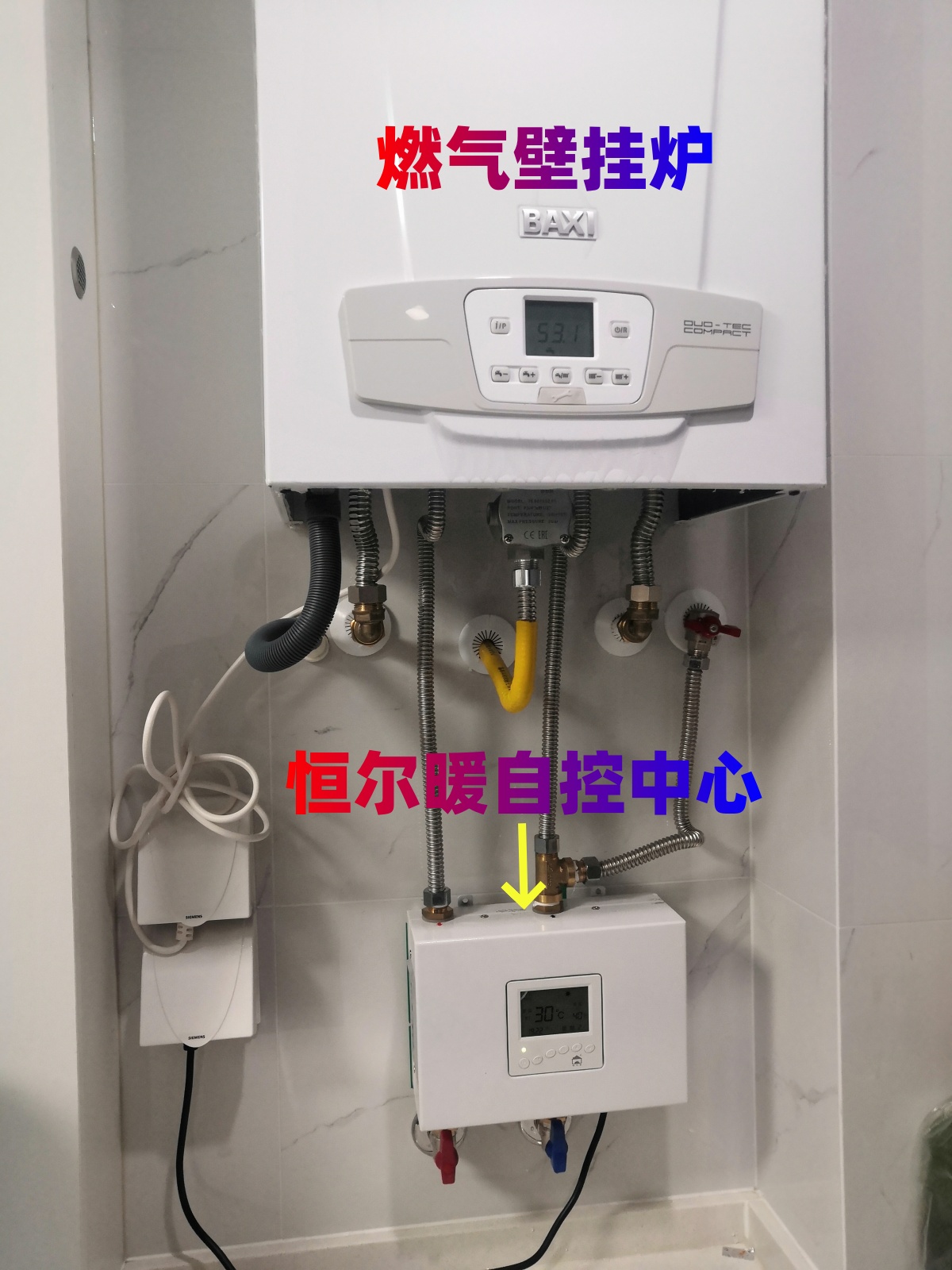

（燃气壁挂炉和恒尔暖自控中心安装实景图1）

系统设计

“恒尔暖自控中心”的右上口接燃气壁挂炉冷水入口，左上口接壁挂炉热水出口，左下口接水箱的入水口，右下水口接回水管和自来水管合并以后的管道。水箱的出水口接热水主管道，然后依次经过各个用水点接出支管与用水点水龙头相连，直到最后用水点，继续向水箱处布置，然后与自来水利用三通合并一起与自控中心右下口相接。将循环泵安装在回水管和自来水合并后和自控中心右下口之间，将与循环泵控制器相接的测温探头和止回阀安装在图上所在位置。

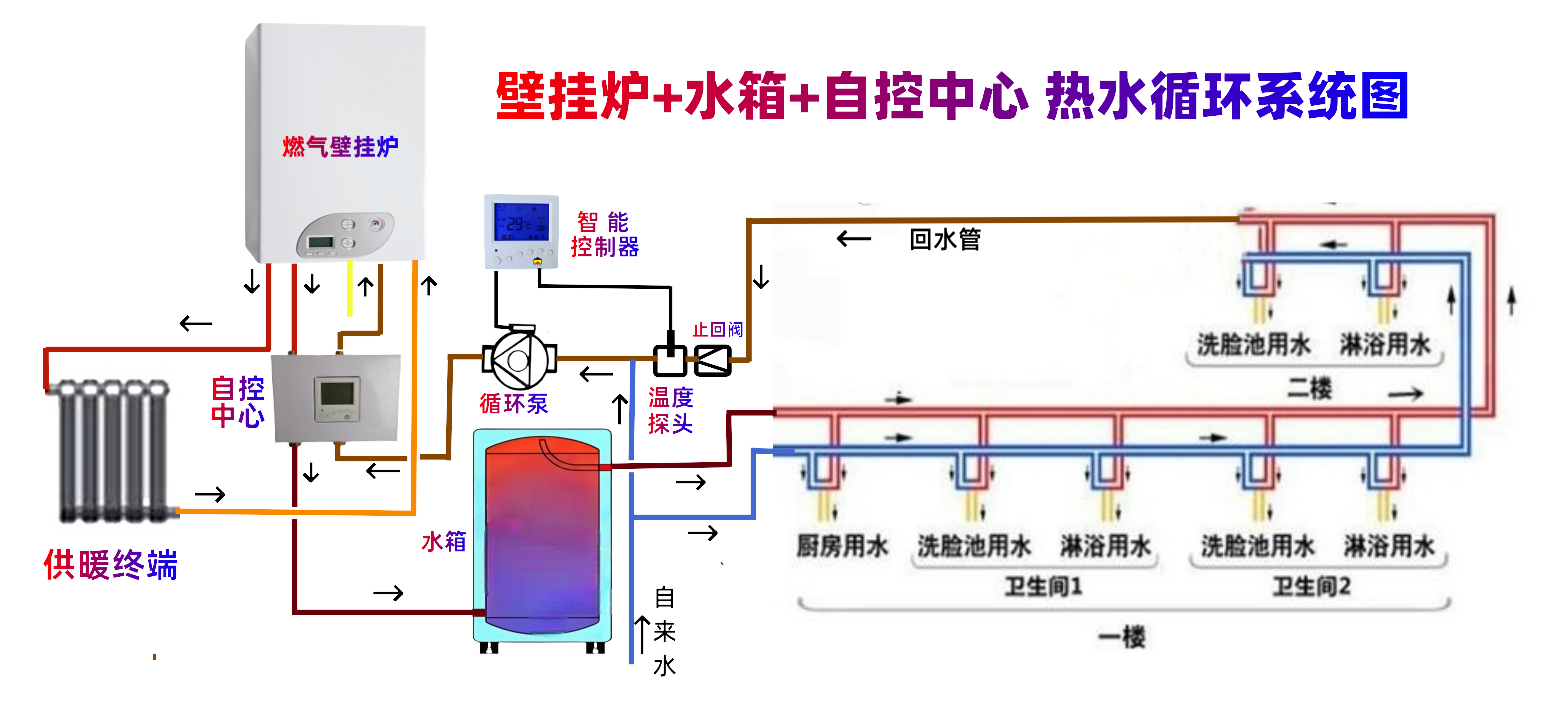

（燃气壁挂炉+空水箱+恒尔暖自控中心热水循环系统图）

“恒尔暖自控中心”的工作原理

当从自控中心右下口进入的水，经检测如果能达到其设定温度，就从内部的旁通管向左流动，从左下口直接流出，进入水箱；如果低于其设定温度2°C，水流就转向，向上从右上口流入燃气壁挂炉二次加热，再从壁挂炉热水口流出，从左上口流入自控中心，再从左下口流进水箱。

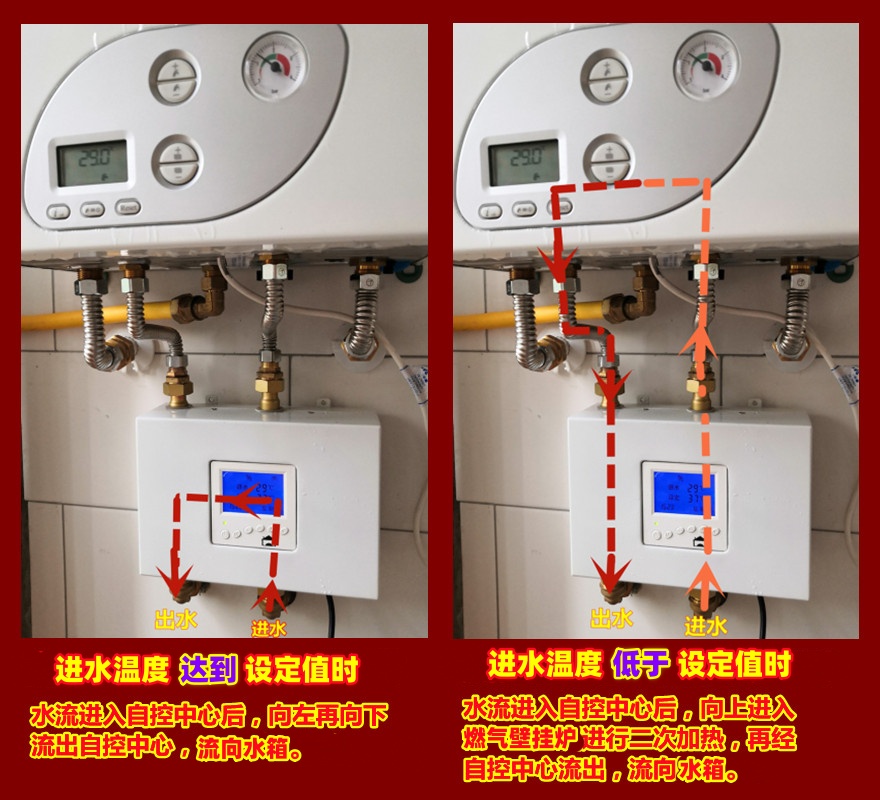

（恒尔暖自控中心工作原理对比图）

热水循环工作流程

当循环泵智能控制器监测到回水管道内的水温低于设定温度时，循环泵启动循环，热水主管内的水，就从右下口流进自控中心，如果水温够，就直接从左下口流出，流入水箱，如果水温不够，会自动流经燃气壁挂炉二次加热，再流出进入水箱。然后水箱内的高温水流出，流经各个用水点，最后到达测温探头，当水温达到循环泵智能控制器设定的水温时，循环泵就停止循环。

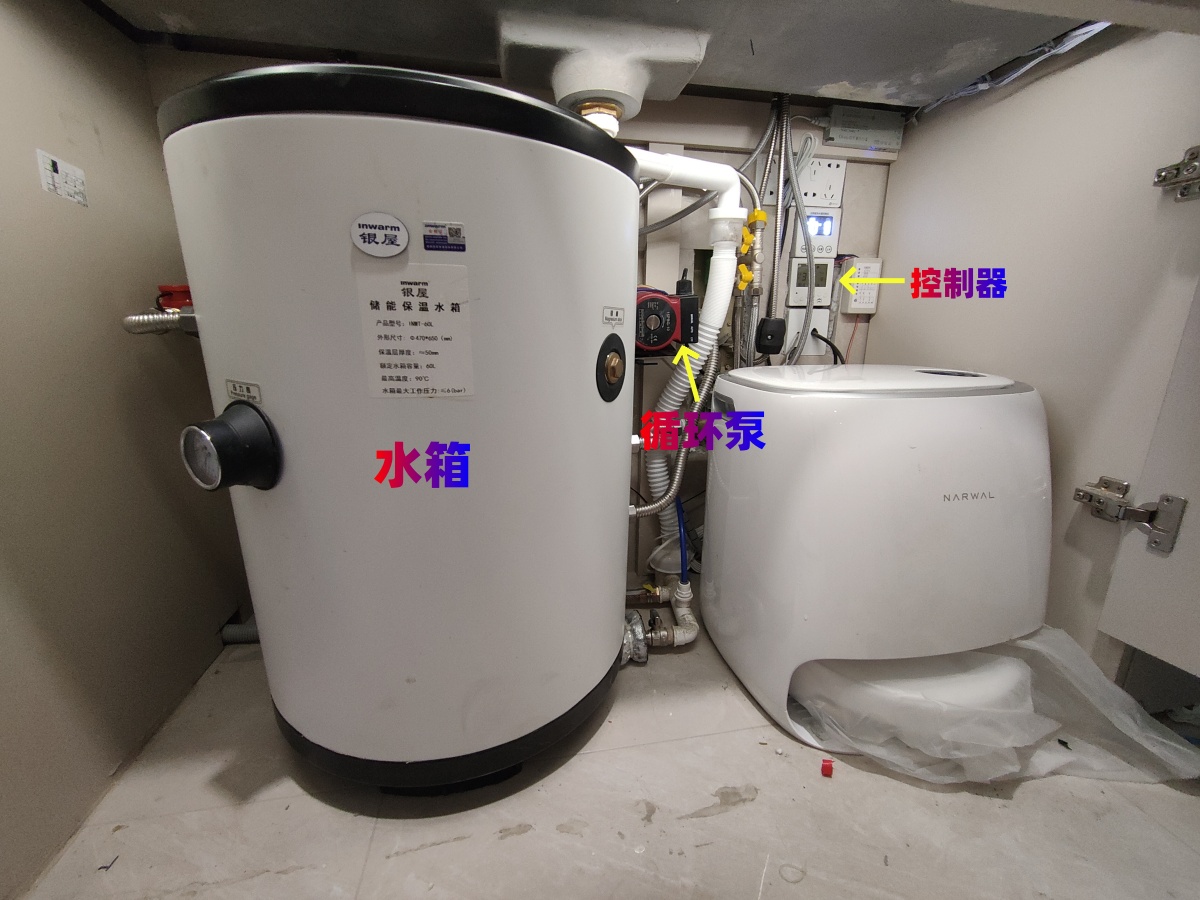

（水箱、循环泵、循环泵控制器安装实景图）

“恒尔暖自控中心”和循环泵控制器的设置

“恒尔暖自控中心”具有周编程定时自动模式，循环泵控制器建议购买恒尔暖品牌智能控制器，具有和恒尔暖自控中心一样的定时自动模式，每天可设置6个时间段不同的水温。二者配合设置好时间和水温，可以避免燃气壁挂炉启停次数和减少耗气量。设置方法如下：

水温设置：燃气壁挂炉设置水温（建议55-60°C）>循环泵设置水温（如41°C）>自控中心设置水温（如40°C）。

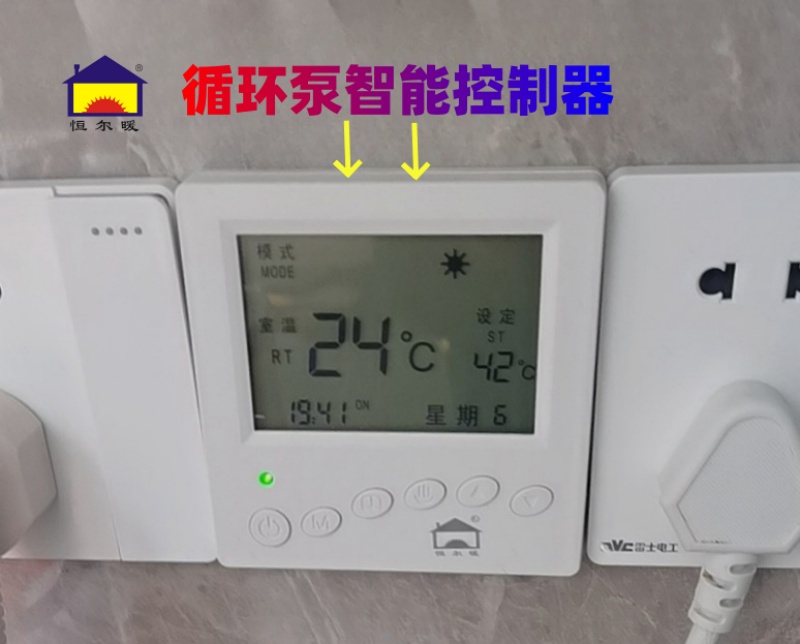

（恒尔暖循环泵智能控制器设置为42°C）

时间设置：每个工作时段，循环泵均比自控中心早1分钟左右。设置方法：6个时段的每个开始时间，二者均设置一样，并将循环泵控制器的时钟设置快1分钟左右，自控中心设置为准确时间；

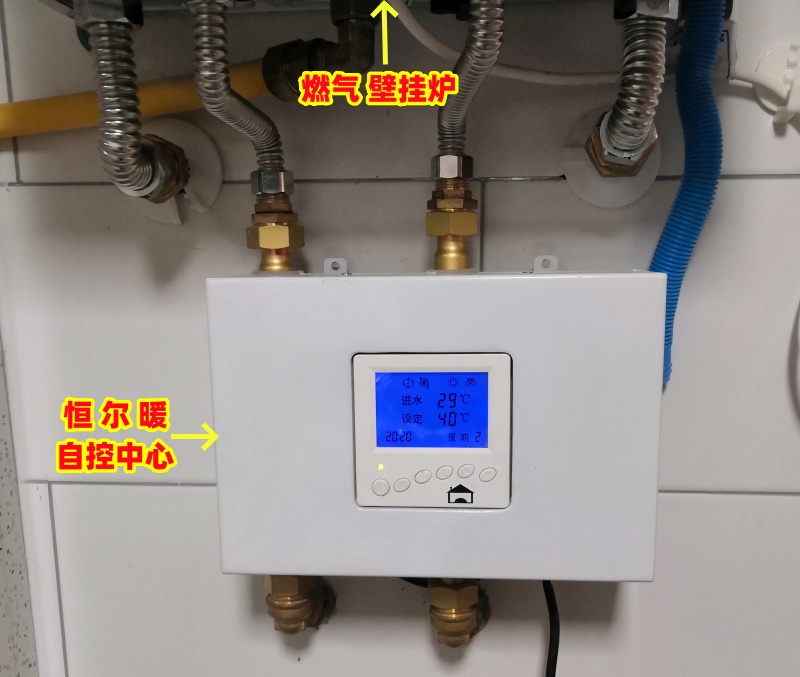

（恒尔暖自控中心设置为40°C）

这样在用水时段内，当主管道内水温降低到循环泵设置温度时，循环泵就启动循环，水箱内的高温水迅速替换掉水管内的低温水，当高温水到达测温探头处，检测水温达到设置水温，循环泵就停止工作。

由于每个用水时段当水管内的水温较低时，都是循环泵先启动工作，水管内水温还没有低于自控中心设置水温，热水管道内的低温水又被替换成了高温水，因此，只要水箱内水温高于自控中心设置水温，自控中心内水流方向就不会转向，水流就不会经过燃气壁挂炉，燃气壁挂炉就不会启动燃烧。

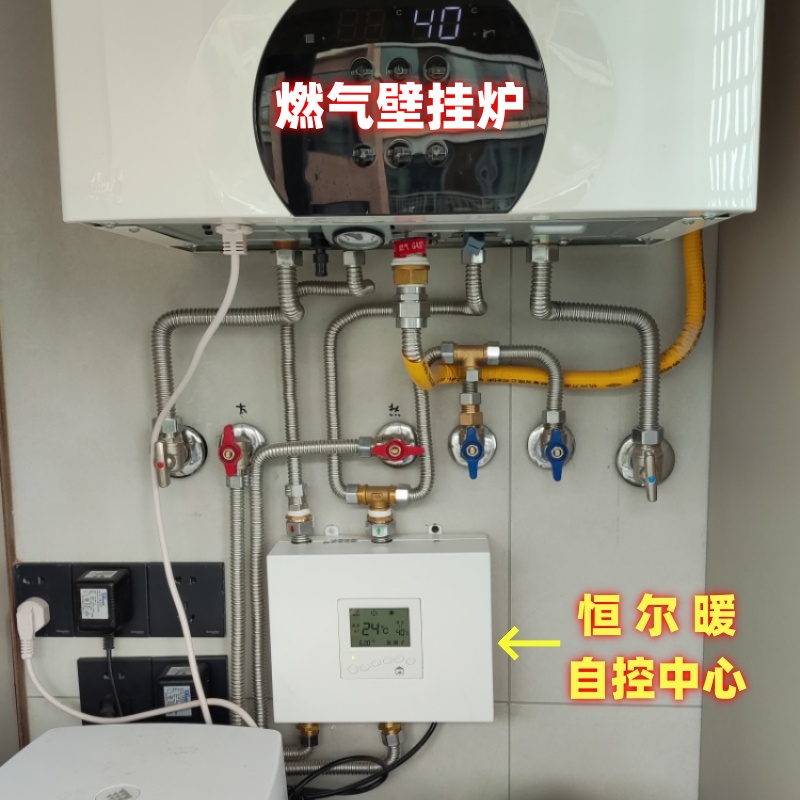

（燃气壁挂炉+恒尔暖自控中心安装实景图2）

因此可以看出，在热水循环的过程中，只有在水箱的出水温度低于自控中心设置水温，燃气壁挂炉才会启动对水箱水进行加热，由于每次使用热水时，燃气壁挂炉都会启动对流入的冷水加热补充到水箱中去，因此在平时热水循环时，燃气壁挂炉几乎是不启动的，大大减少启停次数和耗气量。

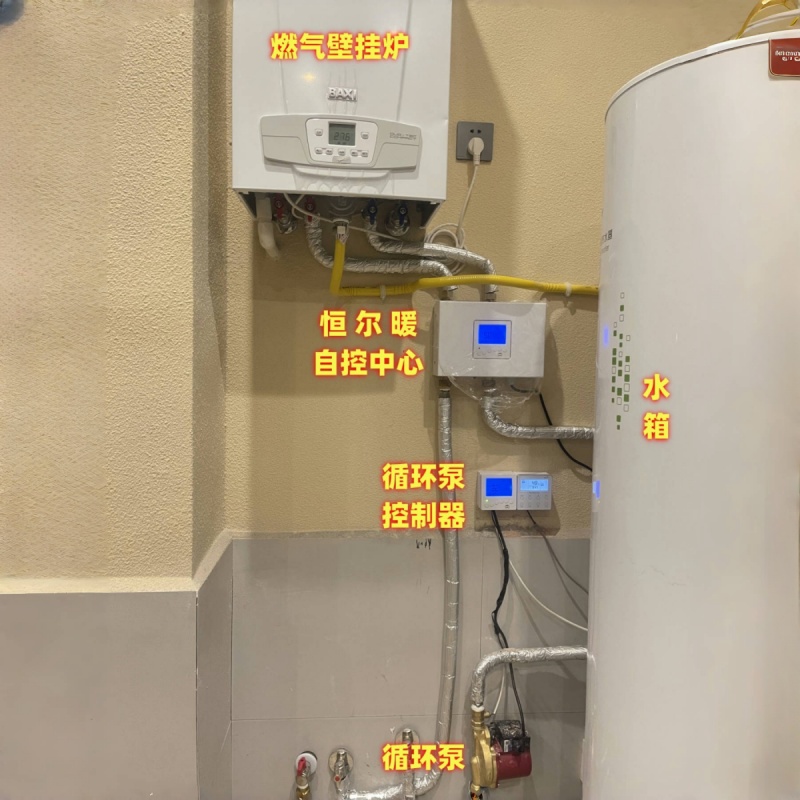

（燃气壁挂炉、水箱、恒尔暖自控中心、循环泵及其智能控制器安装实景）

燃气壁挂炉+水箱+恒尔暖自控中心热水循环系统的优点：

1、大大减少燃气壁挂炉启停次数，延长其使用寿命；

2、大大减少燃气耗气量，节能环保；

3、冬季不会影响供暖效果；

4、几乎不会出现水箱热水用完，影响洗浴的情况出现。

（燃气壁挂炉+恒尔暖自控中心安装实景3）

总之，用一般标准燃气壁挂炉加上空水箱配套恒尔暖自控中心做热水循环系统，和用系统炉加盘管水箱做热水循环系统相比，不仅节省不少设备投入费用，还避免了燃气壁挂炉频繁启停，延长其使用寿命，特别是大大降低耗气量，还不影响冬季供暖效果，是用燃气壁挂炉供暖兼供热水十分理想的热水循环系统方案。
