燃气热水器+水箱做零冷水系统,有几种设计方案,各有什么优缺点?
来源: 浏览次数:2572 日期:2024/2/20 17:23:53
现代家庭装修,设计安装每个水龙头即开即有热水的零冷水系统的越来越多,很多燃气热水器厂家应市场需求都开发了零冷水燃气热水器,也有的人将家里热水管道做成回路,直接加循环泵做成零冷水系统。但在使用过程中,大家都发现,燃气热水器会频繁启停,不仅耗气量大增,而且影响燃气热水器使用。很多人急寻解决方案。下面就是三种解决这个难题的方案,分别列出了系统如何设计,有什么优点,有什么缺陷,请参考。
方案一、燃气热水器(壁挂炉)+储能保温水箱+恒尔暖自控中心+循环泵+循环泵控制器,自来水进入自控中心

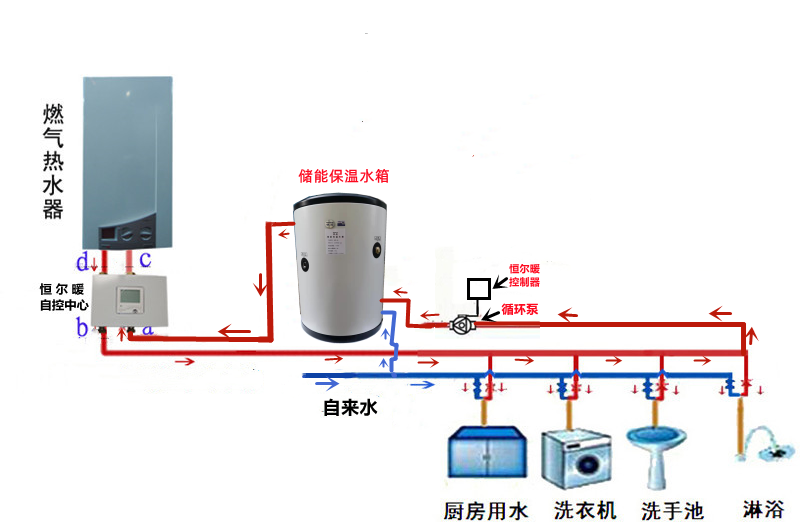

(图一)
系统设计方案:
见图一,水箱入水口接自控中心左下水口,水箱的出水口接热水主管道,热水主管道经过各个用水点后,与自来水合并一起与自控中心右下水口相连,循环泵安装在最后一个用水点到自控中心右下水口之间,自控中心右上水口与燃气热水器(壁挂炉)冷水入口相连,自控中心左上水口与燃气热水器(壁挂炉)热水出口相连。回水管和自来水管合并三通之前安装单向阀。
系统优点:
1、燃气热水器(壁挂炉)烧的水先保存在水箱内,在热水循环泵工作时,同时没有用热水的的时候,只要水箱的水温高于自控中心设置温度,燃气热水器(壁挂炉)都不会启动;2、减少燃气热水器启动次数,延长其使用寿命,降低燃气消耗;3、水箱始终保持整箱热水,不会出现洗浴过程中突然没有热水的情况;4、热水温度较为稳定,不会忽冷忽热。
系统缺陷:
只要用热水,自来水就进入燃气热水器(壁挂炉),燃气热水器(壁挂炉)就会启动加热,包括短暂用水,如洗手用水。
水温设置方法:
燃气热水器水温建议设置55-60°C,自控中心和循环泵控制器的温度一般设置为洗浴适合的温度,循环泵控制器比自控中心高1°C,由于恒尔暖自控中心和恒尔暖循环泵智能控制器都具有周编程定时功能,每天可以设置6个时段,不同时段设置可以设置不同水温,比如自控中心早上和中午设置为30°C,晚上洗浴时段设置为40°C,而循环泵智能控制器这3个时段都设置比自控中心高1°C,其他3个不用水温时段都可以设置为8°C;自控中心和循环泵控制器的每天6个时间段都设置一样,将循环泵控制器时钟设置准确时间早1分钟,自控中心设置为准确时钟。这样在每个用热水时段,都是循环泵优先,并且在系统水温低于循环泵设置水温但还没有低于自控中心设置水温时,就开始循环,水箱中的高温水很快过来将系统中的低温水替换,因此可以看出,只要水箱水温高于自控中心设置水温,自控中心都不会启动工作,燃气热水器都不会启动。
方案二、燃气热水器(壁挂炉)+储能保温水箱+恒尔暖自控中心+循环泵+循环泵控制器,自来水进入水箱

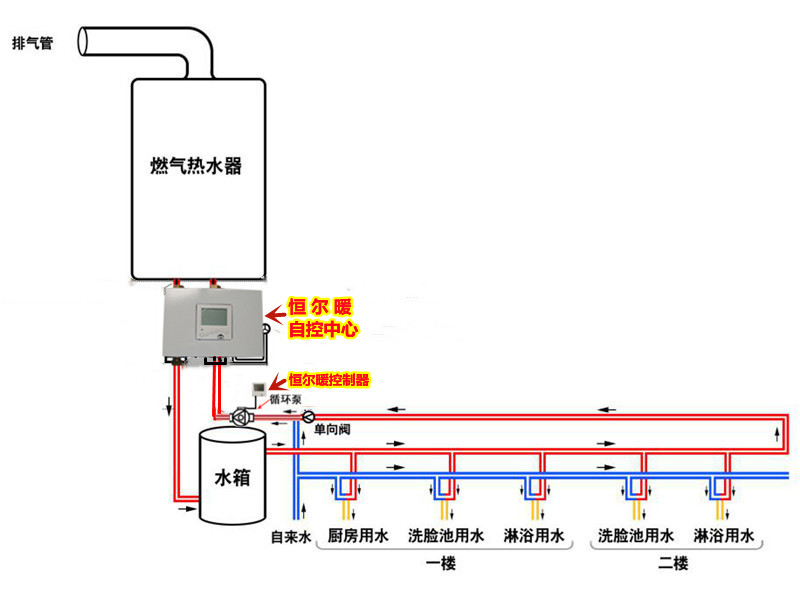

(图二)
系统设计方案:
水箱的出水口接自控中心的右下水口,水箱的回水口接热水回水管,水箱的入水口接自来水,自控中心左下水口与热水主管连接,依次经过各个用水点,然后与水箱的回水口连接,如果水箱没有回水口,与自来水合并一起,接入水箱的入水口,循环泵安装在最后一个用水点和水箱的回水口之间,自控中心右上水口与燃气热水器(壁挂炉)冷水入口相连,自控中心左上水口与燃气热水器(壁挂炉)热水出口相连。回水管上安装单向阀,如果水箱没有回水口,单向阀安装在回水管上和自来水合并三通之前。
系统优点:
1、用热水时,先用的是水箱里保存的热水,无论是热水循环还是用热水时,只要水箱里的水温高于自控中心设置水温,燃气热水器(壁挂炉)都不会启动,减少燃气热水器(壁挂炉)启动的次数;2、在水箱的水温大于自控中心设置温度时,水温较为稳定,不会出现忽冷忽热;3、热水量充足,即使水箱热水用完,也不会出现冷水,因为燃气热水器(壁挂炉)会直接对水箱的出水进行二次加热再到用水点。
系统缺陷:
1、水箱的热水有会被用完的几率,如果再用热水,就是从燃气热水器(壁挂炉)加热后直接流向用水点的;2、每天要设置一个时段对水箱的水进行加热。
水温设置方法:
正常用水时段燃气热水器、自控中心和循环泵控制器的水温设置和定时设置与方案一相同。但每天必须设置一个时段对水箱水进行加热。
对水箱水加热的设置方法:
利用自控中心和循环泵控制器周编程的功能进行设置,将自控中心和循环泵控制器设置相同的开机时间和温度,并将燃气热水器(壁挂炉)设置比循环泵设置温度稍微低一些,根据燃气热水器(壁挂炉)的每分钟的出水量和水箱的容积对比来设置加热时长。设置时段可以放在早上用水时段开启前,早上的用水时段和上午不用水时段设置一样的水温,如果中午不用热水,也可以这个时段设置为加热水箱的时段。比如设置早上6:00-6:10时段对水箱进行加热,自控中心和循环泵控制器时间均设置6:00开机,6:10关机,水温均设置为58°C,燃气热水器(壁挂炉)水温设置为56°C。这样在这个时段内,循环泵就不停循环,自控中心水流方向经过燃气热水器(壁挂炉),燃气热水器(壁挂炉)不停燃烧,直到水箱的出水温度到达56°C,燃气热水器(壁挂炉)停止燃烧,到达5:10时,自控中心水流方向转向不再经过燃气热水器(壁挂炉),循环泵也停止工作。这样水箱的水就被加热了。
方案三、燃气热水器(壁挂炉)+储能保温水箱+2台循环泵+2个循环泵控制器,做成2个循环回路。

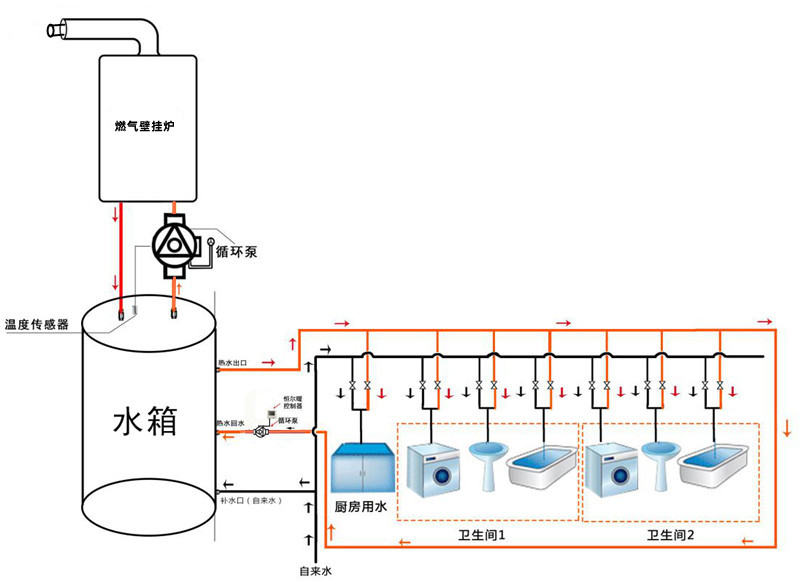

(图三)
系统设计方案:
从以上系统图可以看出,这个系统由二个热水循环系统组成,一个是储能保温水箱和燃气热水器(壁挂炉)之间的循环系统,另一个是水箱和用水点之间的循环系统。
在2个循环系统中分体安装一台循环泵及控制器。
燃气壁挂炉中的系统炉做的热水循环系统就属于这一类。只不过壁挂炉内部没有板式热交换器,水箱换成了盘管换热水箱,一次循环泵不需要额外再加循环泵及控制器,利用壁挂炉内部的循环泵循环。
系统优势:
和光用燃气热水器(壁挂炉)做零冷水系统相比,水温较稳定,不会出现忽冷忽热的现象。
系统缺点:
1、投入成本较高,如果用的是系统炉,价格要比普通的两用壁挂炉贵几千元,就是用普通的燃气热水器(壁挂炉),也要两套循环泵及控制器;2、两个系统,设计复杂,故障率也会提升;3、水箱的水要保持一定的温度,燃气热水器(壁挂炉)启停次数较多;4、耗气量增加;5水箱的容积要足够大,如果洗浴时热水用完了,就来不及加热,要等一定的时间一次循环系统把水箱水加热才可以再用。
关于“恒尔暖自控中心”的说明
恒尔暖自控中心,是合肥恒暖暖通设备有限公司发明的,是2台热水器组合一起智能控制供热水的装置,一台热水器为常用节能型热水器,比如:太阳能、空气能热水器等,另一台是可以快速加热的备用热水器,比如燃气热水器、燃气壁挂炉、即热式电热水器等,在常用热水器水温达到自控中心设置温度时,水流就直接流向用水点,当水温低于设置温度时,水流自动经过备用热水器进行二次加热,再流向用水点。全程智能控制,无需人工切换阀门,节能、舒服、方便。

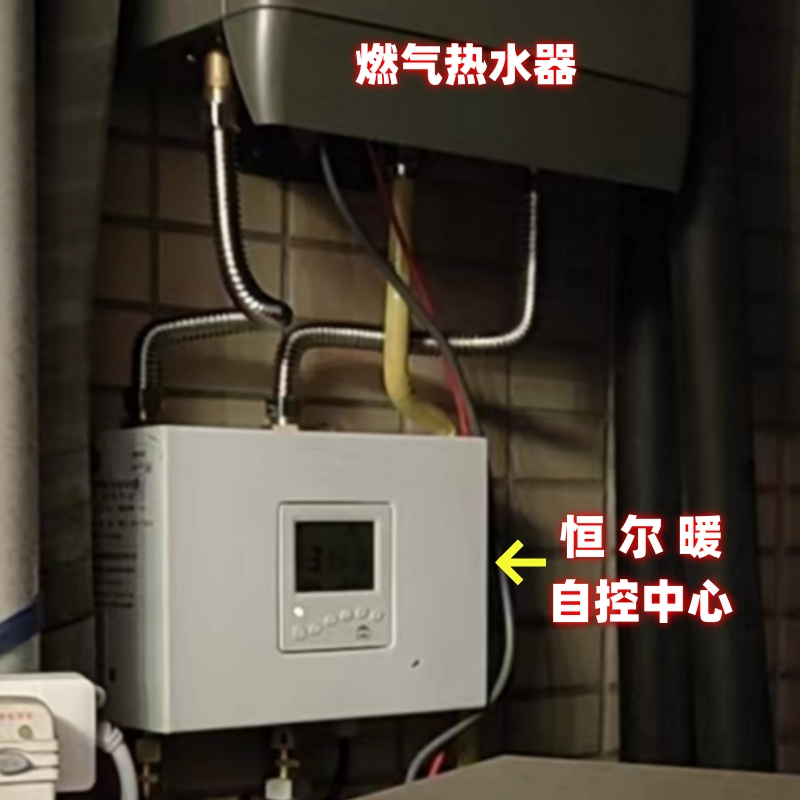

(图四)

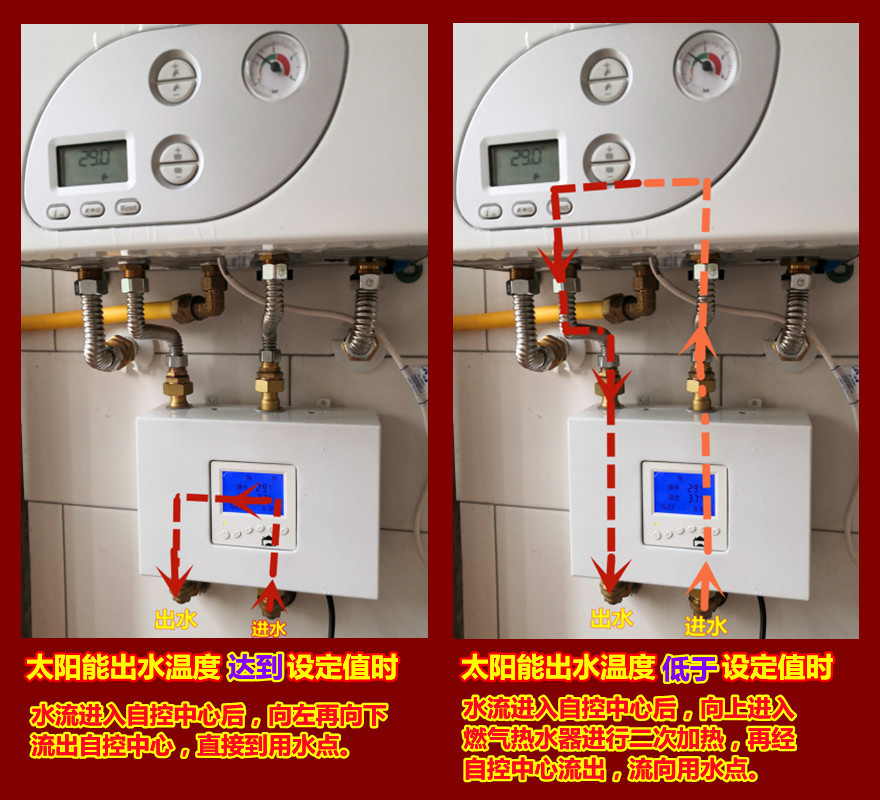

恒尔暖自控中心具有手动和周编程定时开关机2种工作模式,并且具有低温防冻功能,冬天可以避免热水管道被冻坏。
(图五)
总结:
利用燃气热水器(或壁挂炉)和水箱做热水循环系统,有以上三种设计方式,可以根据自己家的情况选择适合的系统设计方案。,建议选择方案一或方案二。
