电热水器和燃气热水器组合做零冷水,是应串联还是并联?如何避免燃气热水器频繁启停?
来源: 浏览次数:2834 日期:2024/2/1 10:21:23
电热水器和燃气热水器组合供热水,想做每个水龙头即开即有热水的零冷水系统,应如何设计热水系统?是应该并联还是串联?是以电热水器为主还是以燃气热水器为主?如何避免燃气热水器频繁启停?
本文一次性为大家讲清楚以上问题。
电热水器+燃气热水器零冷水系统的设计
针对以上问题,我专门设计了一个电热水器+燃气热水器零冷水系统,请看下图:

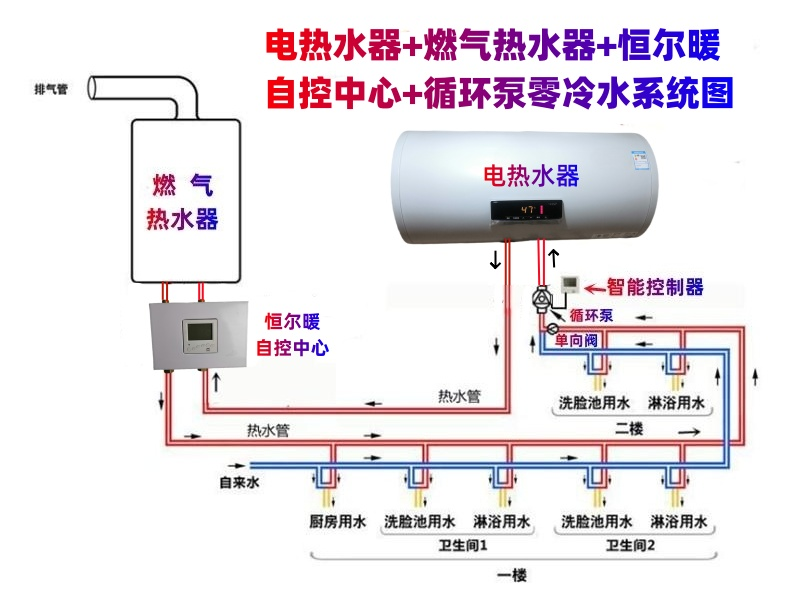

(电热水器+燃气热水器+恒尔暖自控中心+循环泵零冷水系统图)
从以上系统图可以看出,是电热水器作为热水循环的中心,自来水进入电热水器,电热水器出水与“恒尔暖自控中心”右下水口连接,这之前不要有用水点,自控中心右上口接燃气热水器冷水入口,左上口接燃气热水器热水出口,自控中心左下口与热水主管连接,依次经过各个用水点时接出支管,与水龙头连接,直到最后用水点继续向电热水器布置,并利用三通与自来水连接,使水回流到电热水器中,在回水管与自来水管合并的三通前安装止回阀,并在最后用水点和电热水器入水口之前安装测温三通、循环泵及循环泵智能控制器。
关于“恒尔暖自控中心”
在该系统中心增加了“恒尔暖自控中心”,这是合肥恒暖暖通设备公司发明的专门针对2台热水器组合供热水的智能控制装置,在常用热水器水温够时,直流用水点,水流不经过备用热水器,水温不够时,热水转向,流经备用热水器二次加热,再流向用水点。

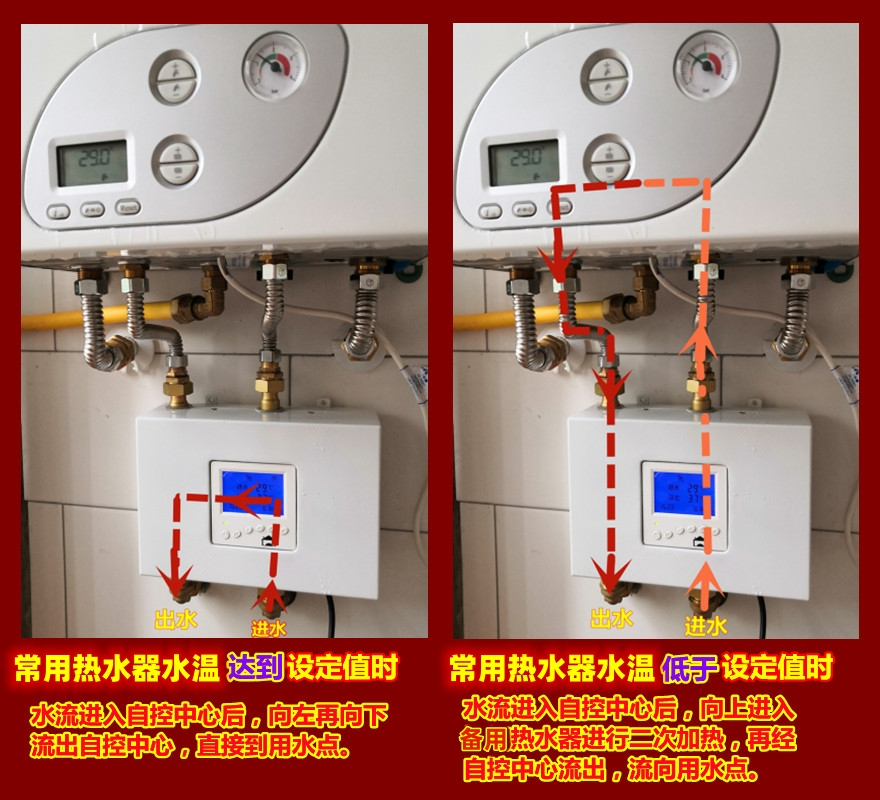

(恒尔暖自控中心工作原理图)
详细了解可以点击以下链接进入淘宝详情页查看:https://item.taobao.com/item.htm?ft=t&id=656153734082
电热水器+燃气热水器零冷水系统的工作流程
用热水时工作流程:
开启水龙头用热水时,自来水从冷水入口进入电热水器,热水从热水出口流向自控中心,从右下水口进入,经自控中心检测,如果水温达到设定温度,就从内部的旁通管向左流动,从左下水口直接流出,流向用水点,不流经上面的燃气热水器;如果水温低于自控中心设定温度,就向上流经燃气热水器,这时,燃气热水器启动对其进行二次加热,再流向用水点。
热水循环时工作流程:
在循环泵设定的开机时段内,当循环泵智能控制器检测到水温低于设定温度2°C,循环泵就开启循环,低温水就进入电热水器,热水就从电热水器出来,流向自控中心,经自控中心检查,水温如果达到设定值,就从左下水口直流出来,如果水温不够,就流经燃气热水器二次加热,再流出来,然后经过各个用水点,经过测温三通和循环泵,再回到电热水器内,这样就形成一个完整热水循环闭环,当循环泵智能控制器检测到水温达到设定值时,循环泵就停止循环,这时,热水主管内就都充满高温水了,再开启水龙头就迅速流出热水,不用等很长时间,也不会浪费冷水。
电热水器、燃气热水器、自控中心和循环泵控制器水温如何设置?
电热水器一般设置为比洗浴温度高一些的水温,比如50°C;
燃气热水器一般设置为:55-60°C;
恒尔暖自控中心一般设置为洗浴正好的温度,比如40°C;
循环泵控制器设置温度一般为比自控中心高1-2°C,比如41°C。

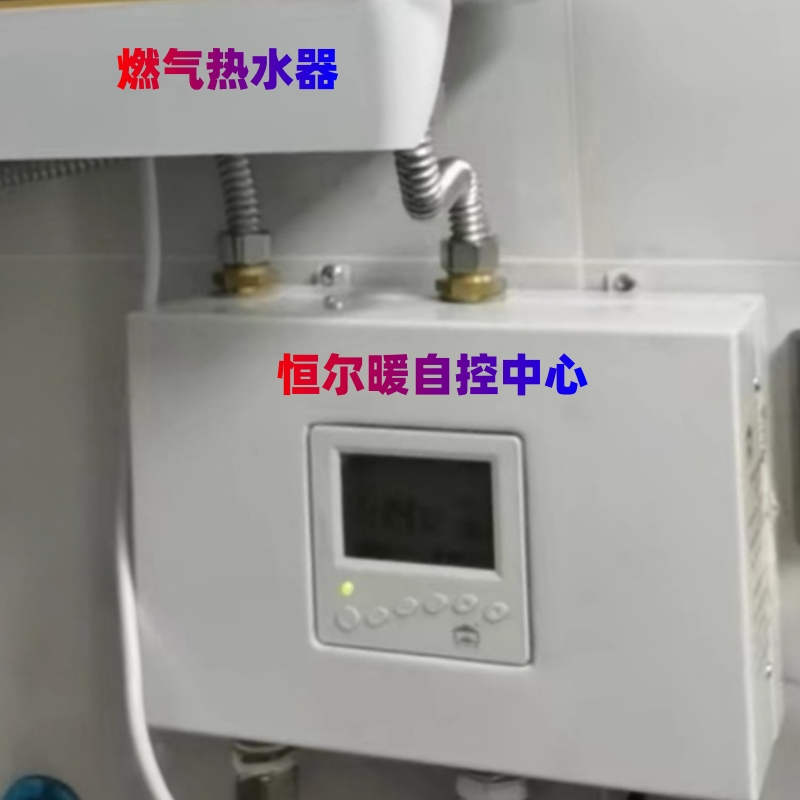

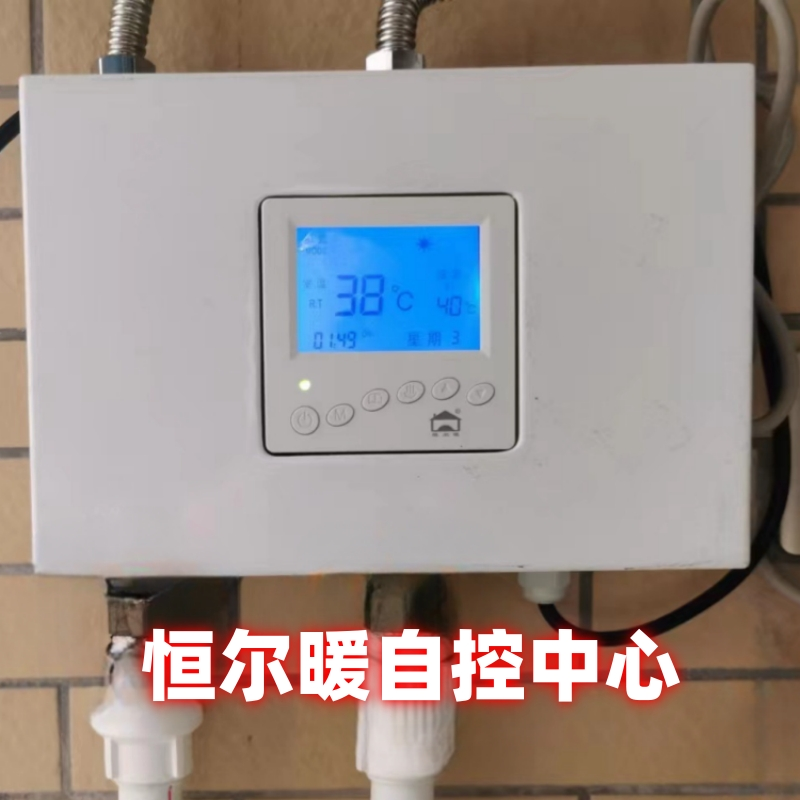

(恒尔暖自控中心安装实景图)
由于恒尔暖自控中心和恒尔暖循环泵智能控制器均具有周编程定时功能,每天可以设置6个时间段,不同时段可以设置不同水温,这样二者配合设置可以减少燃气热水器启动次数。设置方法:二者的6个时段的周编程设置一样,把循环泵的时钟设定为比准确时间早1分钟,自控中心设置为准确时钟;每个用水时段,循环泵控制器设置的水温比自控中心高1°C。这样在每个开机时段,只要热水主管内水温低于循环泵设定水温,循环泵就启动循环,电热水器内高温水就迅速替换掉主管内的低温水,在热水主管内的水温还没有低于自控中心设定的水温时,就迅速替换成高温水,因此只要电热水器内的水温高于自控中心设置水温,燃气热水器就永远不会启动。

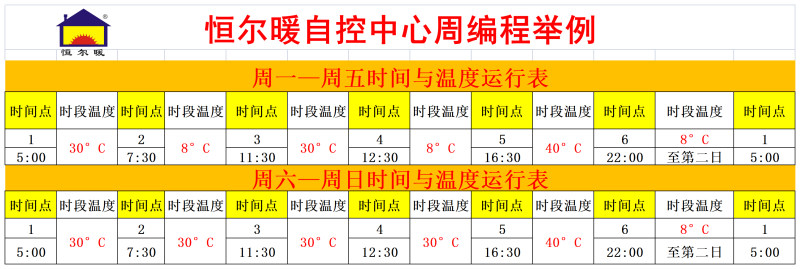

(恒尔暖自控中心预置周编程)
电热水器+燃气热水器+恒尔暖自控中心零冷水系统的优点
优点一、使每个水龙头即开即有热水,不用等待,也不浪费冷水。
需要注意的是,每个用水点的支管尽量短,至少热水主管要布置到每个用水点的墙边,只有上墙的一小截是支管,如果主管从吊顶内布置,一定要采用大循环,即热水主管绕到用水点安装角阀水口处用U型内丝三通,即没有支管。
优点二、水温比较稳定,一般不会出现忽冷忽热。
由于是以电热水器作为常用热水器,其内部的热水水温较为稳定,和用燃气热水器作为常用热水器相比,水温较为稳定。
优点三、避免燃气热水器频繁启停,延长其使用寿命。
恒尔暖自控中心和循环泵配合设置好时间和水温,只要电热水器的水温高于自控中心设置水温,燃气热水器就不会启动,大大延长使用寿命。
优点四、减少燃气消耗,降低热水管散热能耗,节能环保。
减少燃气热水器启动次数,自然降低燃气消耗。在不用热水时段,将自控中心和循环泵控制器温度设定很低,让循环泵不循环,减少热水能量散发到墙壁和地下,电热水器内水温下降慢,减少加热棒启动次数,自然节能。
优点五、全程智能控制,无需手动切换水阀,舒适方便。
只要设置好恒尔暖自控中心和热水循环泵控制器的时间和水温,电热水器水温够时,直流用水点,水温不够时,自动流经燃气热水器二次加热,全部自动控制,无需手动切换两边水阀,省心省力,舒适方便。
(热水使用图)
主要设备选购需注意的事项:
1、燃气热水器的选购:
燃气热水器选购普通的燃气热水器就可以,不要购买零冷水燃气热水器,因为这种燃气热水器是单独用它做零冷水时用的,而且频繁启停耗气量大,和电热水器加上恒尔暖自控中心组合的热水循环系统,这种燃气热水器的热水循环功能无法使用,因为电热水器出水温度够时,燃气热水器的水路是不通的,其内部的循环泵无法工作,购买这种燃气热水器只是多花钱,不起作用。

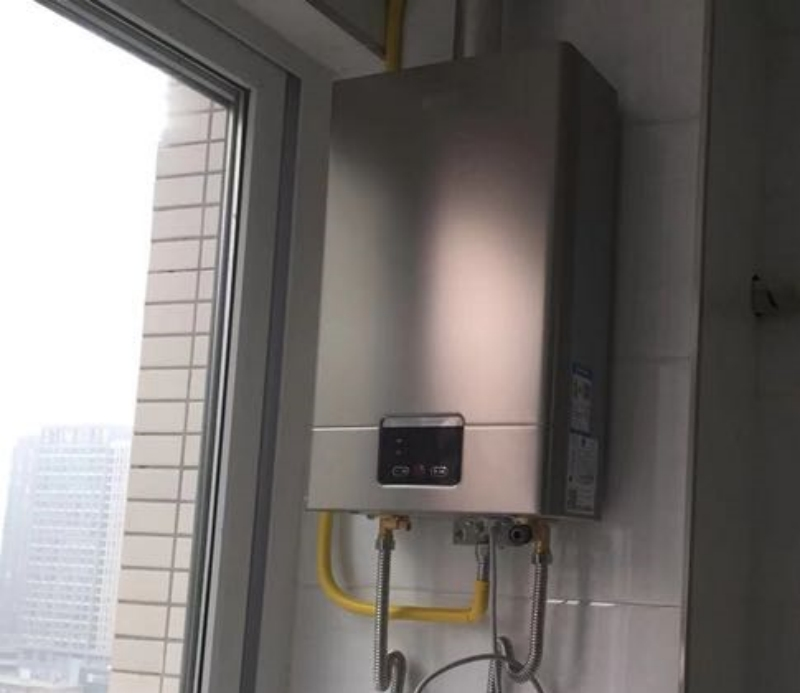

(燃气热水器安装实景图)
2、循环泵的选购:
循环泵应采用黄铜泵体超静音耐高温带停水保护功能的增压循环泵。不要买铸铁泵,因为会产生锈水,污染生活用水;因为是安装在室内,一定要用屏蔽式超静音循环泵,否则影响休息;还有就是要带耐高温停水保护功能,否则如果意外停水,就很有可能烧坏。
欲了解增压循环泵详细知识,可以点击以下淘宝链接进入详情页查看:https://item.taobao.com/item.htm?ft=t&id=655464954116
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20240201/2024020110415450_5450.png)

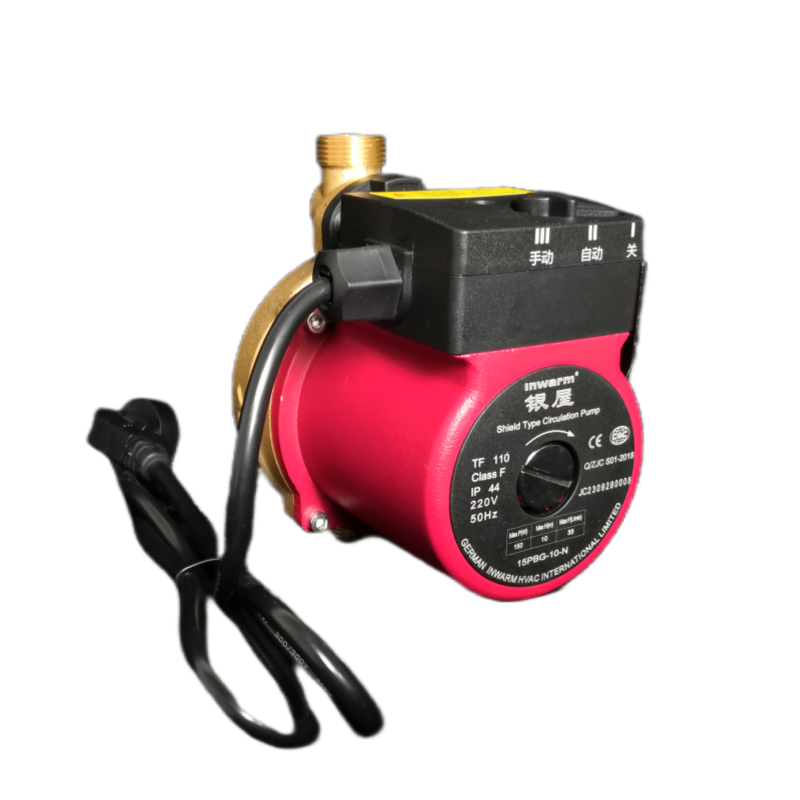

(德国银屋暖通国际inwarm品牌增压循环泵)
3、循环泵智能控制器的选购:
循环泵一定要配置智能控制器,至少要具有温度控制的功能,低于设定温度时启动,达到设定温度就停止;如果要更加节能,还要具有周编程定时功能,不同时段设置不同水温,不用水时段不让循环泵启动;如果要在非用热水时段偶尔用热水器,或要每次用热水都启动循环泵增压,控制器还要具有水流点控功能,这样一开水龙头就启动,并延时循环几分钟自动停止。
欲详细了解循环泵智能控制器,可以点击以下链接进入淘宝详情页查看:https://item.taobao.com/item.htm?ft=t&id=679621437224
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20240201/2024020110415816_5816.png)

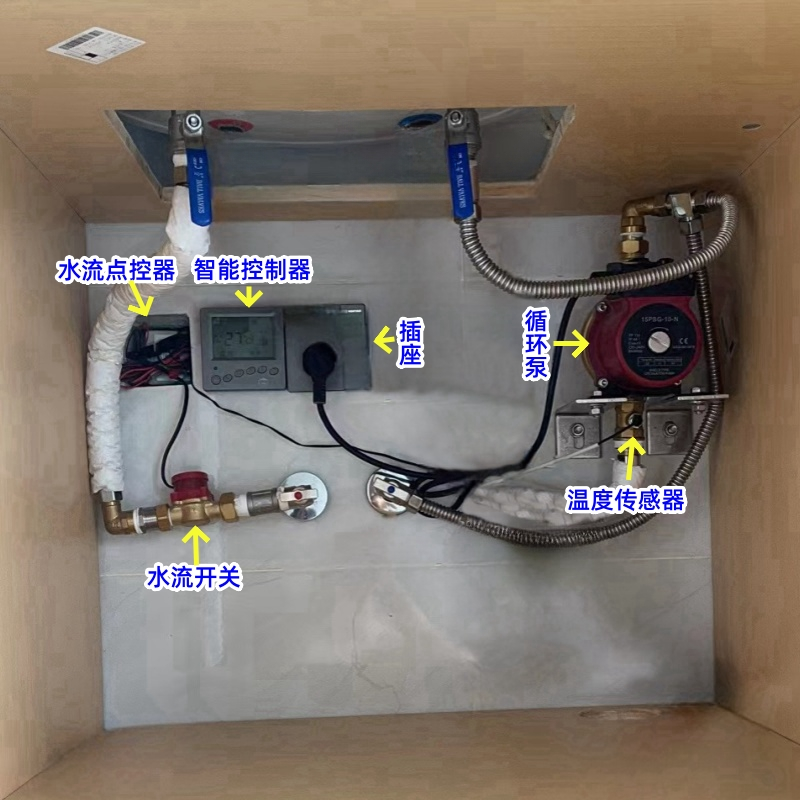

(循环泵及其智能控制器安装实景图)
4、恒尔暖自控中心的选购
一般的商品房,面积不超过150㎡,同时用热水的水龙头不超过2个,可以选购恒尔暖一体式自控中心,如果是大平层、复式房或别墅,可能会同时2个以上水龙头用热水,建议选购恒尔暖分体大流量自控中心。
欲了解更多恒尔暖分体大流量自控中心详细资料,请点击以下淘宝链接进入详情页查看:https://item.taobao.com/item.htm?ft=t&id=677217970284

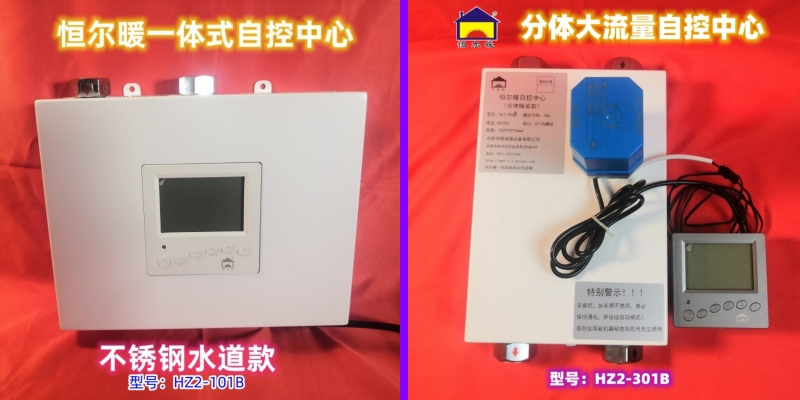

(2款恒尔暖自控中心)
综上所述
电热水器和燃气热水器组合一起供热水,以电热水器为主,燃气热水器为辅,配套安装“恒尔暖自控中心”和热水循环泵及其智能控制器做零冷水系统,不仅可以做到每个水龙头一开就有热水,不用等待,也不浪费冷水,而且水温稳定,可以减少燃气热水器启停次数,降低燃气消耗,全程自动控制,无需手动切换水阀,使家用热水舒适、方便、节能、环保。
