用暖气换热器、太阳能、燃气热水器和热水循环泵组合,如何零冷水系统?
来源: 浏览次数:2847 日期:2024/1/26 11:08:33
在北方集中供暖的家庭,冬季用暖气换热器,可以免费使用几个月生活热水,在其他季节用阳台壁挂太阳能热水器供热水,使用的是太阳光自然能源,使用免费的热水,再配套安装燃气热水器,在水温不够时进行补充,确保每时每刻都有热水,还可以做到每个水龙头即开即有热水,不用等待,也不浪费冷水,这是一个十分好的家庭热水解决方案。但热水系统应该如何设计,怎么才能做到冬季用换热器,其他季节用太阳能,无论什么时候,只要他们加热的水温不够,又可以自动经过燃气热水器二次加热呢?下面就为大家详细介绍该系统的设计方法。
请看下面设计的系统图:

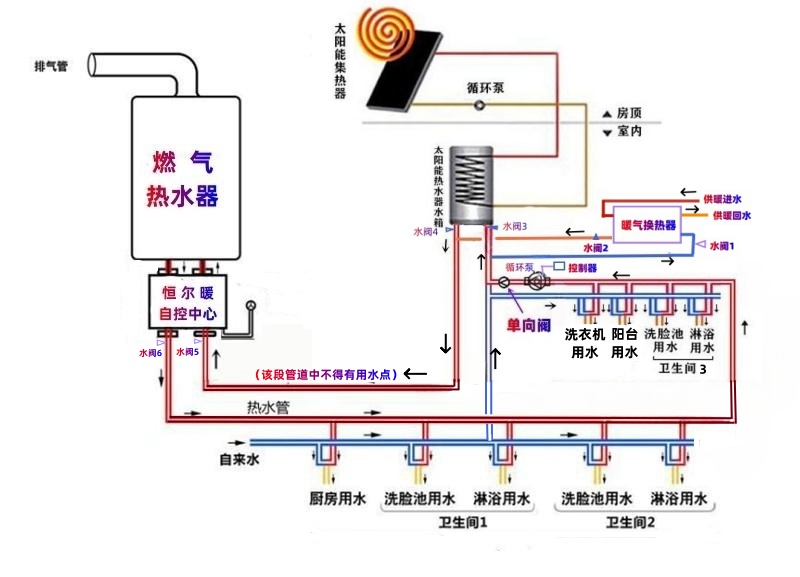

(承压太阳能+换热器+燃气热水器+恒尔暖自控中心热水循环系统图)
上图是承压式太阳能热水器+暖气换热器+燃气热水器+恒尔暖自控中心+循环泵+循环泵智能控制器组成的热水循环系统(又称零冷水系统)。在这个系统中是以承压式太阳能和暖气换热器作为主用热源,是并联设计,切换使用的,燃气热水器作为备用热源。冬季使用暖气换热器,关闭太阳能的进出水阀门3和4,开启换热器的进出水阀1和2,用换热器+燃气热水器供热水,其他季节则相反,关水阀1和2,开启水阀3和4,用承压式太阳能+燃气热水器供热水。
热水循环系统设计和工作原理:
冬季,关闭太阳能的进出水水阀和3和4,自来水经过和回水管连接的三通后,进入暖气换热器进行加热,然后流向“恒尔暖自控中心”,从右下水口进入,如果水温达到自控中心设置温度,就从左下水口直接流出,流向用水点,如果水温低于设置温度,就向上流动,流经燃气热水器二次加热,再流出自控中心,流向用水点,到最后用水点后,经过回水管和自来水合并的三通,再流向暖气换热器,这样就形成一个热水循环系统。

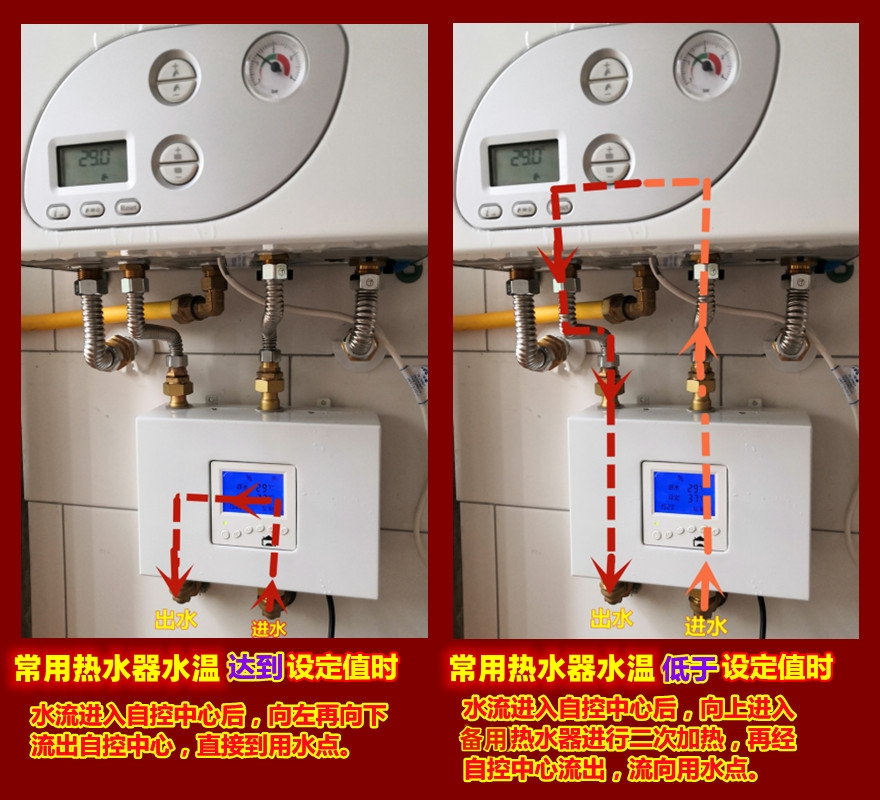

(恒尔暖自控中心中心工作原理图)
其他季节,关闭暖气换热器的进出水阀门1和2,自来水经过与回水管连接的三通后进入承压太阳能水箱,然后从水箱出水口流出,流向“恒尔暖自控中心”,水流方向和工作状态与用暖气换热器相同,热水流到回水管后经过与自来水合并的三通流入水箱,这样就形成一个完整的热水循环系统。
在这个系统中,止回阀、热水循环泵和测温传感器安装在回水管上,和自来水管利用三通合并之前。如果循环泵智能控制器有水流点控功能,水流开关安装在安装在自来水管上靠近与回水管合并三通处,或安装在暖气换热器和太阳能热水器的热水出水管合并之后的管道上。
热水循环的设置:
在这个系统中,恒尔暖自控中心和循环泵配合设置每日的开关机时间和水温,就可以减少燃气热水器的启动次数,从而延长燃气热水器的使用,降低燃气耗气量。设置方式如下:开机时间上,每个开机时段循环泵都要比恒尔暖自控中心早1分钟左右;在水温上,燃气热水器的水温设置最高,比如设置为55-60°C,循环泵的水温设置比自控中心高1°C,比如循环泵设定为41°C,自控中心设为40°C,当热水管道水温低于循环泵设定的水温时,循环泵就迅速启动循环,管道内的低温水就进入太阳能水箱,水箱内的热水就流出,替换管道内的低温水,或低温水进入暖气换热器被迅速加热,然后循环替换管道内的低温水,当高于循环泵设定温度的热水流经过各个用水点到测温传感器处时,控制器检测到水温已达到设定值,循环泵就停止工作。可以看出当水管里的水温还没有降到恒尔暖自控中心设定水温,就开启循环,水管里的水很快就被替换成较高温度的水,因此只要太阳能水箱的水温高于自控中心设定水温,或暖气换热器可以迅速把低温水加热到不低于自控中心设定水温,燃气热水器就不会启动。
该热水循环系统的优点:
1、节能环保:冬季以暖气换热器加热水为主,其他季节以太阳能加热水为主,燃气热水器作为备用热水器,在换热器或太阳能的出水温度满足需求时,热水直流用水点;当出水温度不满足需求时,自动流经燃气热水器二次加热,再流向用水点,比手动切换直接用自来水进燃气热水器加热,节能很多。

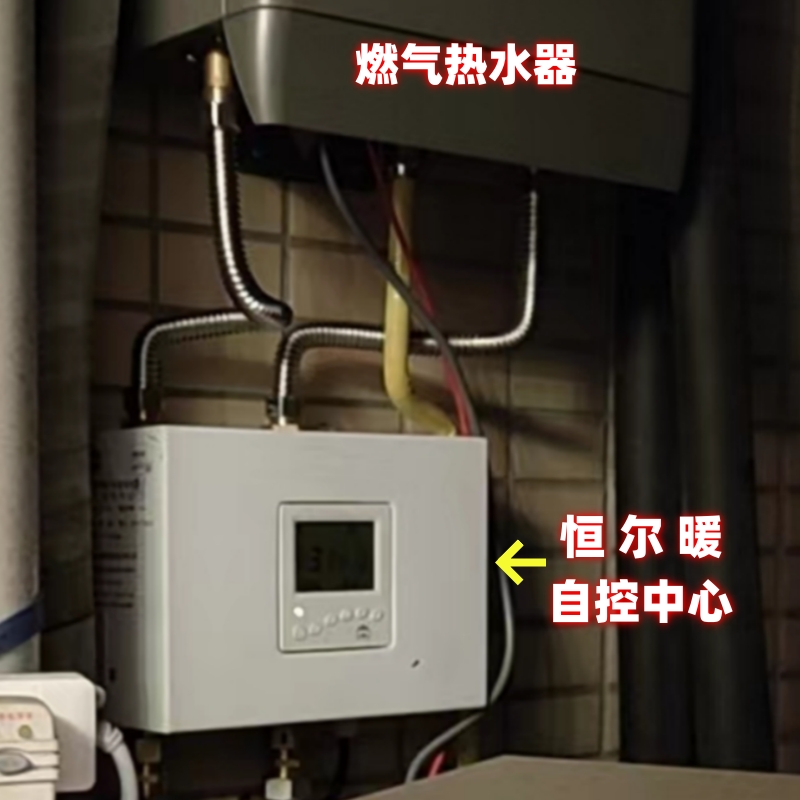

(恒尔暖自控中心安装实景图)
2、舒适方便。只需每年供暖季开始和结束时手动切换一下换热器和太阳能两边的水阀,无需手动频繁切换常用热水器和燃气热水器2边水阀,只要设置好自控中心的水温,全程自动控制,无需自己烦神。
3、可以做到每个水龙头零冷水出水。恒尔暖自控中心和循环泵智能控制器配合设置好时间和水温,使每个水龙头即开即有热水,不用等待,也不浪费冷水。
4、恒尔暖自控中心和循环泵智能控制器都可以周编程定时,可以每天设置6个时间段,不同时段可设置不同水温,比如:早上和中午设置30°C,晚上设置40°C,其他不用热水时段设置为8°C,这样,可以做到不用水时段,不让循环泵循环,从而尽可能做到最大的节能环保。

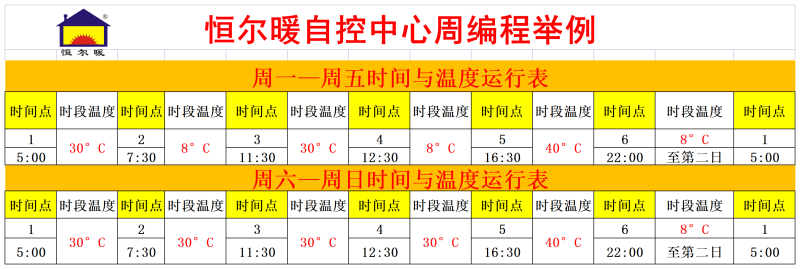

(恒尔暖自控中心周编程举例)
5、恒尔暖自控中心和循环泵智能控制器都具有低温防冻功能,当水温低于5°C,循环泵自动开启循环,自控中心水流转向流经燃气热水器,使管道水达到15°C自动停止。因此即使长期不住人,只要不断气断电,都可以保证热水系统不会被冻坏。

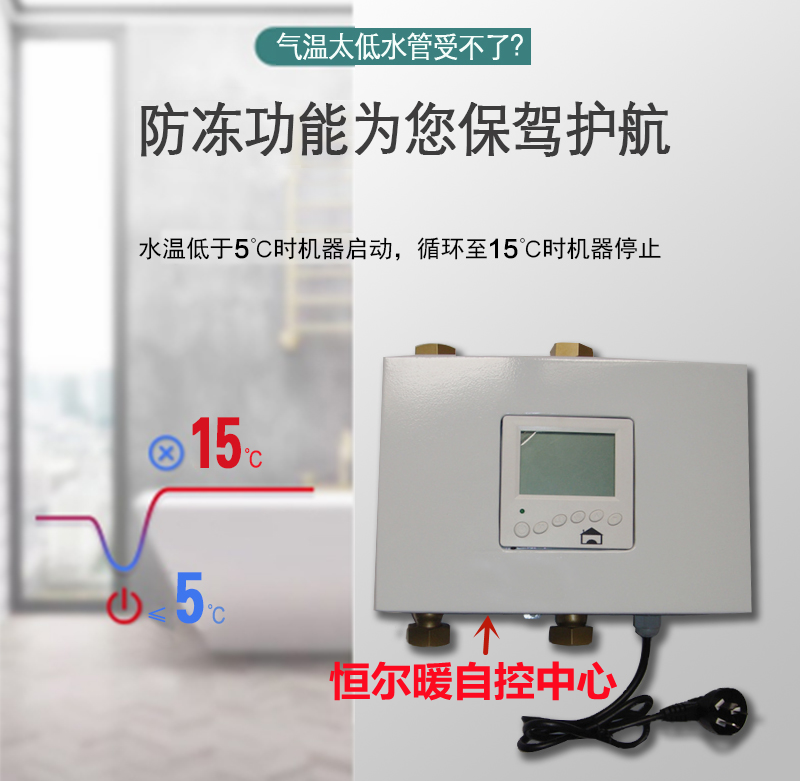

(恒尔暖自控中心防冻图)
总结:
在暖气换热器+太阳能热水器+燃气热水器组合的热水系统中,配套安装“恒尔暖自控中心”和热水循环泵,不仅可以做到冬季用免费的供暖水换热,其他季节用免费的太阳能热水,还可以在水温不够时,自动流经燃气热水器二次加热,全程自动控制,无需手动切换水阀,而且还可以使每个水龙头即开即有热水,不用等待,也不浪费冷水,使家用热水舒适、方便、节能、环保。
