循环泵智能温控时控水流点控器

问题：

1、做零冷水系统时，热水循环泵如何在家里有人时开机，没人时自动关机？

2、循环泵工作一会，水管里水温达到时，如何自动停止工作？

3、在非开机时段内，临时想用热水，如何做到开一下水龙头就关闭，循环泵就自动启动工作一会，再开水龙头就出热水？

4、购买的回水器盒子安装在明处很不好看，想把循环泵安装在隐藏的橱柜内，把控制面板像开关一样安装在墙面上，应该怎么做？

循环泵配套安装恒尔暖智能温控时控水流点控器以上问题全解决。

合肥恒暖暖通设备有限公司是一家水暖行业科技前沿企业，始终把改善人类生活环境作为己任，致力于为世界人民带来舒适、健康、节能、环保的暖通设备、水暖系统、智能家居等的研发、生产、销售和服务。 先后研发了：踢脚暖、超薄护墙装饰板暖气片、太阳能热水器上水、下水和自来水三合一增压的方法、二种热水器配合供热水的自控中心、双热源联合供暖智能控制装置和循环泵智能控制器等近20项新型产品。

随着人们生活水平的提高，即开即有热水的循环系统已成为家庭装修的流行趋势。普通的热水循环泵没有控制，使用十分不便，而现有的市面上卖的回水器一般明装在热水器旁，影响装修的整体效果。合肥恒暖暖通设备有限公司发明的循环泵智能控制套件，可以和循环泵分开安装，循环泵可以安装隐蔽的地方，比如橱柜下，而智能控制器像开关和插座一样安装在距离循环泵不远的墙面86盒内，美观、方便、舒适、节能、环保。

恒尔暖循环泵智能控制器工作原理和方式

恒尔暖循环泵智能控制套件智能控制循环泵的开停机，具有2种工作模式和3种控制方式。2种工作模式为：手动和定时自动；三种控制方式为：温度控制、周编程定时控制和水流点控（水龙头遥控）。

手动模式：

只需设定一个循环泵启动的水温，当热水管道内的水温低于设定温度2°C时，循环泵就自动启动循环，当水温达到设定温度时，循环泵就自动停止循环。

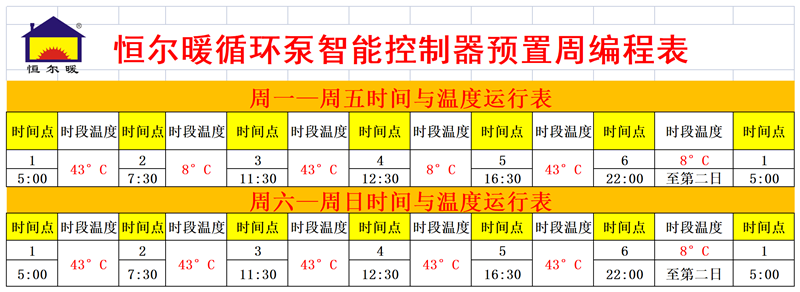

周编程定时模式：

该模式下是温度+定时配合控制循环泵的开停机。将每天设定为6个时间段，每个时段可设定不同的水温，比如早晨和中午将水温设定为30°C，晚上设定为40°C，其他不用热水时段设定为8°C。这样在使用热水时段，当水管内热水温度低于设定温度2°C时，循环泵自动启动循环，到达设定温度就自动停止，始终保持热水管道内的水温达到要求；并在不用热水时段，不让循环泵工作。

水流点控功能：

具有2个作用，一是在自动模式下，如果在设定的循环泵非工作时段内用热水，只需开启水龙头几秒，循环泵就自动启动工作几分钟，再过一会开启水龙头就有热水了。作为定时模式的补充，满足偶尔不规律用热水的需求；二是，将循环泵安装在所有用水点之前，每次一开水龙头，循环泵就自动启动工作，对用热水具有增压作用。

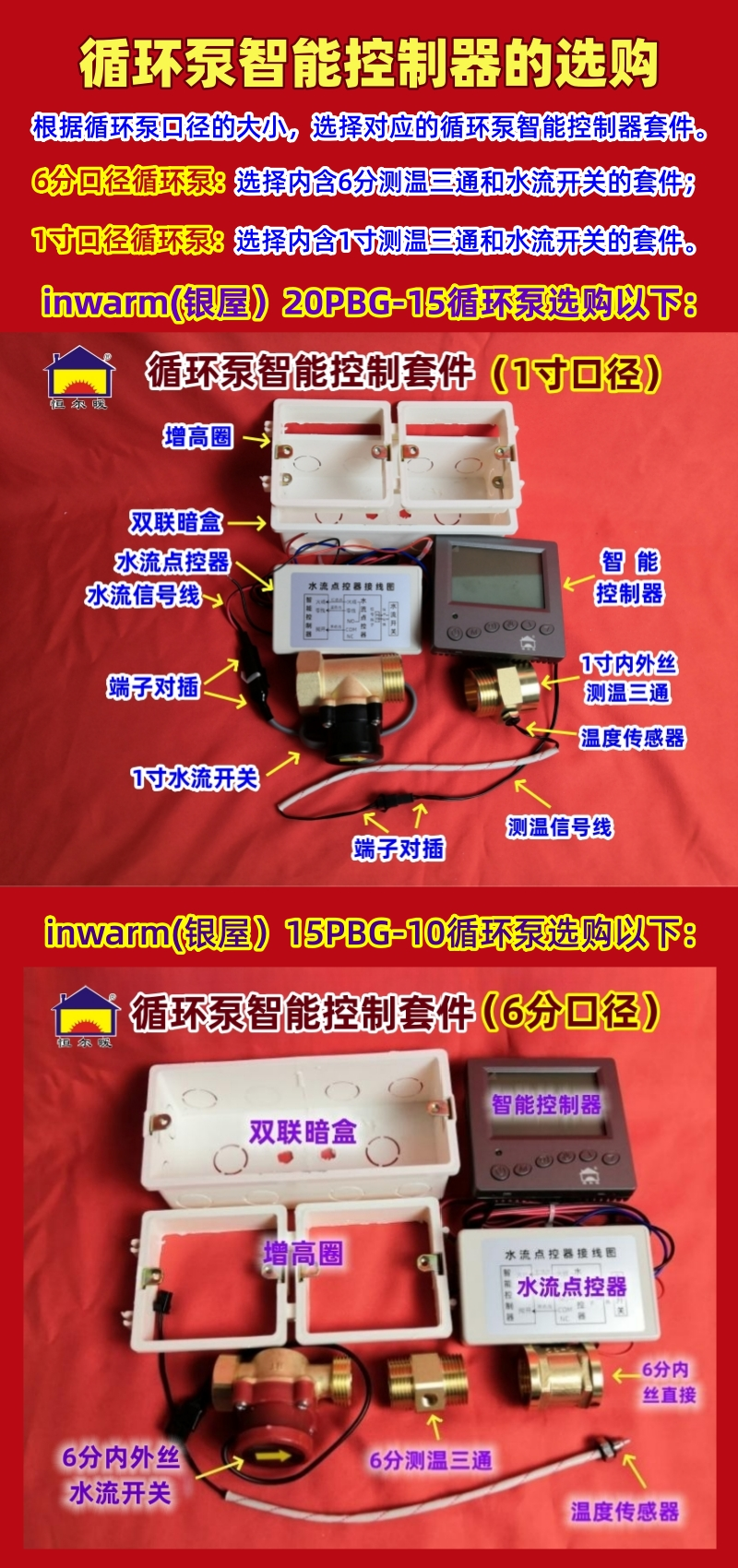

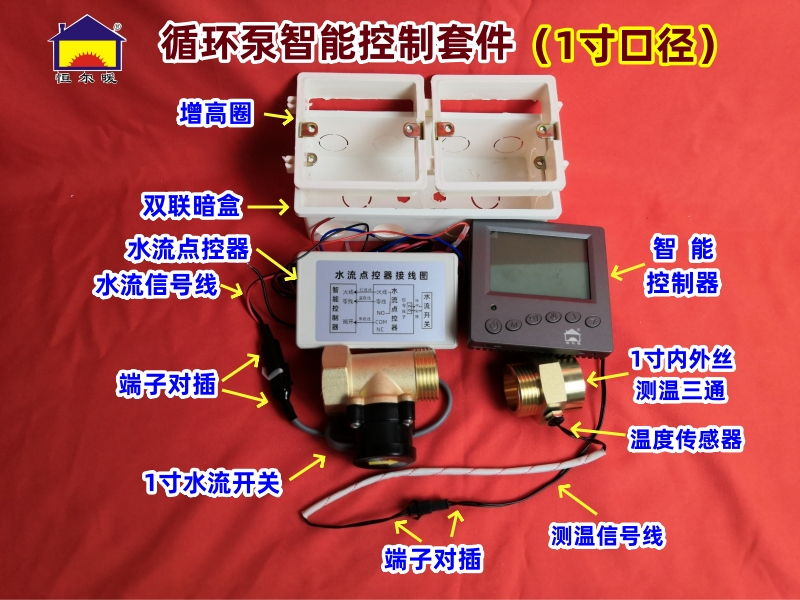

恒尔暖循环泵智能控制器套件2种组合

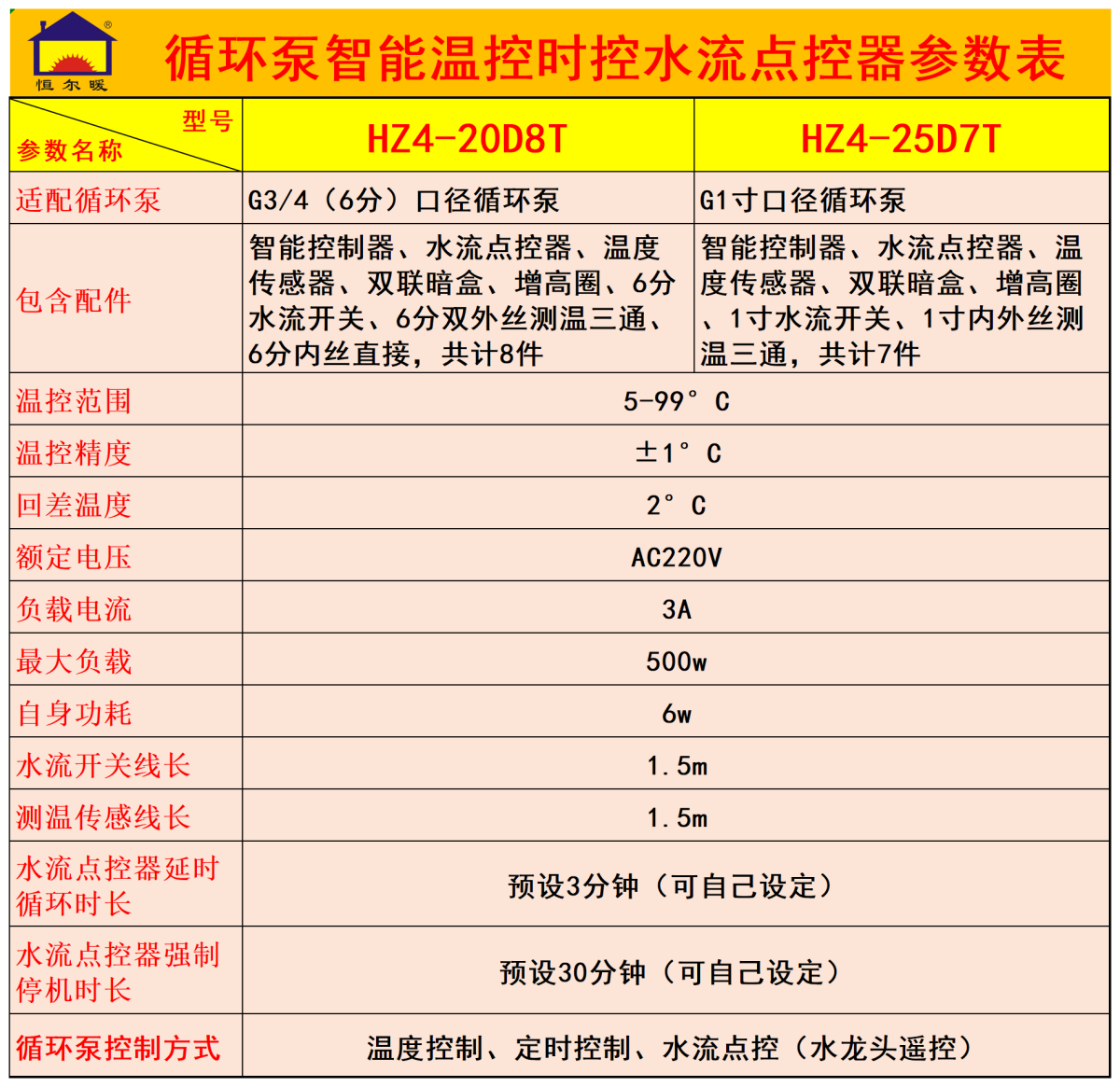

根据循环泵水口的大小，恒暖公司设置了2种智能控制套件，分别为：

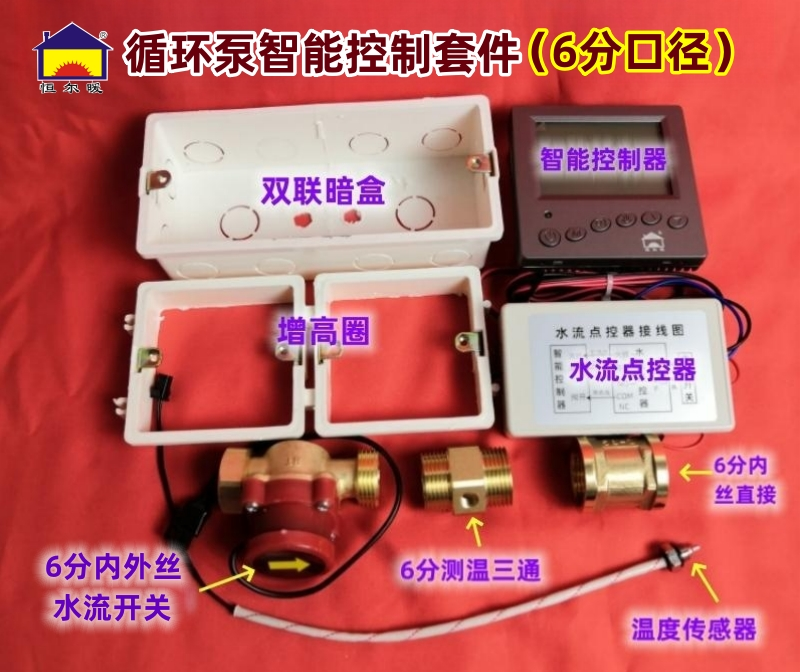

6分口径循环泵智能控制8件套、1寸口径循环泵智能控制7件套。

循环泵配套恒尔暖智能控制套件的优点

优点一、分体式安装，既美观，又方便操作。

循环泵和控制器分开安装，循环泵可以安装在橱柜内等隐蔽处，控制器可以安装在橱柜上墙面的暗盒内。

优点二、具有周编程功能，定时定温开关机，舒适、方便、节能、环保。

一次设置后，循环泵就按照预设程序自动开停机工作，无需人工再操作。可以在不需要热水时段关机，在需要热水时段设置开机，并可以在不同时段设置不同的开启水温，并在开机时段内，水管内水温达到设定值，也停止循环。如果家庭使用热水很有规律性，使用周编程定时开关机功能十分方便。

优点三、具有水流点控功能，兼顾规律性用热水和临时用热水。

通过套件内配置的水流点控器和水流开关，从而实现水龙头遥控开启循环泵。再定时自动模式下，平时循环泵按照预设好的周编程运行，在循环泵非工作时段临时用热水时，只需要打开热水龙头3秒左右，水流点控功能启动，循环泵就自动开启循环，将热水迅速送到用水点。

优点四、对使用热水具有自动增压的作用

将增压循环泵安装在所有热水用水点之前，并将水流点控器强制停机时间设为较短时间比如5秒，这样，只要开启水龙头用热水，循环泵就会自动启动工作，对用热水具有增压的作用。特别是热水主管道做的较细、热水用的非承压式太阳能的出水和自来水压力较小的用户，这个功能十分有好。

优点五、适用范围广，任何循环泵均可以配套使用。

可以根据家里人口多少，使用热水的量大小，自由选配不同功率扬程的循环泵，无论何种材质和品牌的循环泵只要功率不超过400w，均可以配套使用。

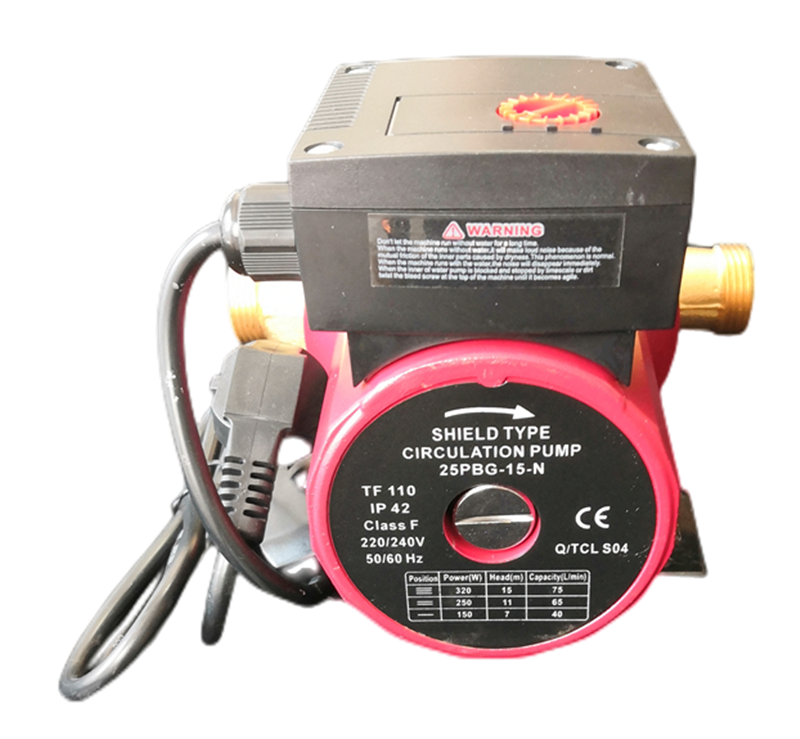

（inwarm品牌黄铜超静音耐高温热水循环泵）

优点六、具有低温防冻功能，防止热水系统和设备被冻坏。

在系统水温低于5°C时，智能控制器会自动启动循环泵，将热水管道的水替换成较高温度的水。注意：要该功能起作用，要确保配套的热源能正常工作，如燃气热水器通电通燃气。

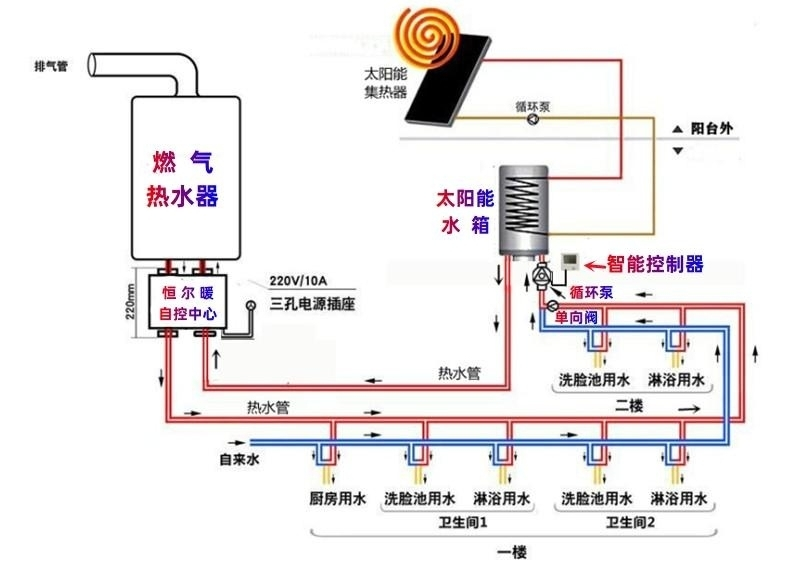

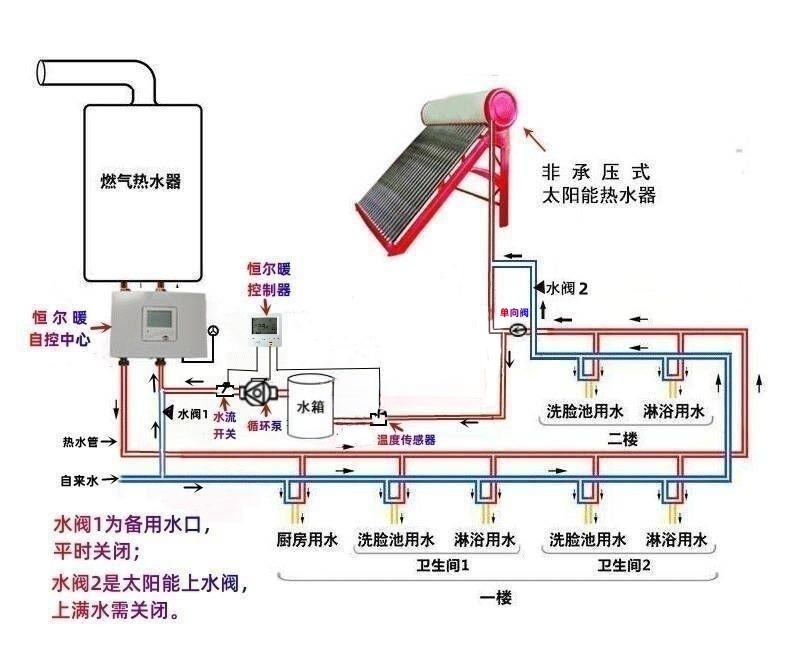

优点七、在2台热水器配套恒尔暖自控中心的热水循环系统中，循环泵智能控制器和自控中心二者配合，设置好开关机时间和温度，可以减少备用热水器启停次数，从而节能环保。

设置方式如下：

开机时间的设定：每次设定开机时间，循环泵要比自控中心早1分钟左右。设定方法：自控中心和循环泵控制器设置的周编程时间完全一样，但把循环泵控制器的时钟设置比准确时间早1分钟左右，而自控中心设置为准确时间。

温度的设定：备用补充热水器设定水温（如为：58°C）>循环泵控制器设定水温（如为43°C）>自控中心设定水温（如为：40°C）。

这样，在开机时段内，当循环泵处水管里的水温降到低于43°C时，循环泵就开启，水箱的热水就流出，当高于43°C的热水流经各个用水点到达循环泵测温传感器处时，控制器检测到水温已达到设定值，循环泵就停止工作。可以看出当水管里的水温还没有降到低于自控中心的设置水温40°C，就开启循环，水管里的水很快就被替换成较高温度的水，因此只要水箱的水温高于40°C，燃气热水器始终就不会启动。

恒尔暖循环泵智能控制套件的安装

暗盒和套管的预埋：

将双联暗盒和增高圈预埋在循环泵上方的墙面内；暗盒内预留市电的火线、零线和接地线；从暗盒到循环泵安装处预埋2根Ф20PVC穿线套管，以便分别穿循环泵电源线和水流开关信号线；从暗盒到测温三通处预埋一根同样Ф20PVC穿线套管，以便穿测温传感线。

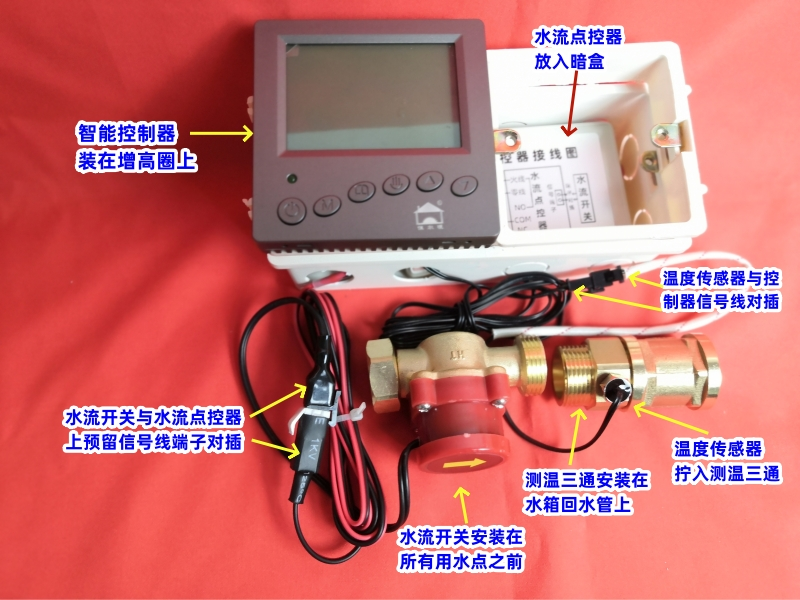

水流开关和温度传感器的安装：

将水流开关安装在所有用水点之前，如水箱的出水口处，将测温三通安装在最后用水点和水箱的回水口（入水口）之间；如果循环泵也安装该处，就安装在循环泵的入水口上，将温度传感器，安装到测温三通中间的测温口上；

循环泵的安装：

循环泵可以安装在水箱的出水口，或最后一个用水点和水箱的回水口之间。如果要对热水进行增压，就将循环泵安装在水箱的出水口。循环泵的安装严格按照说明书操作。

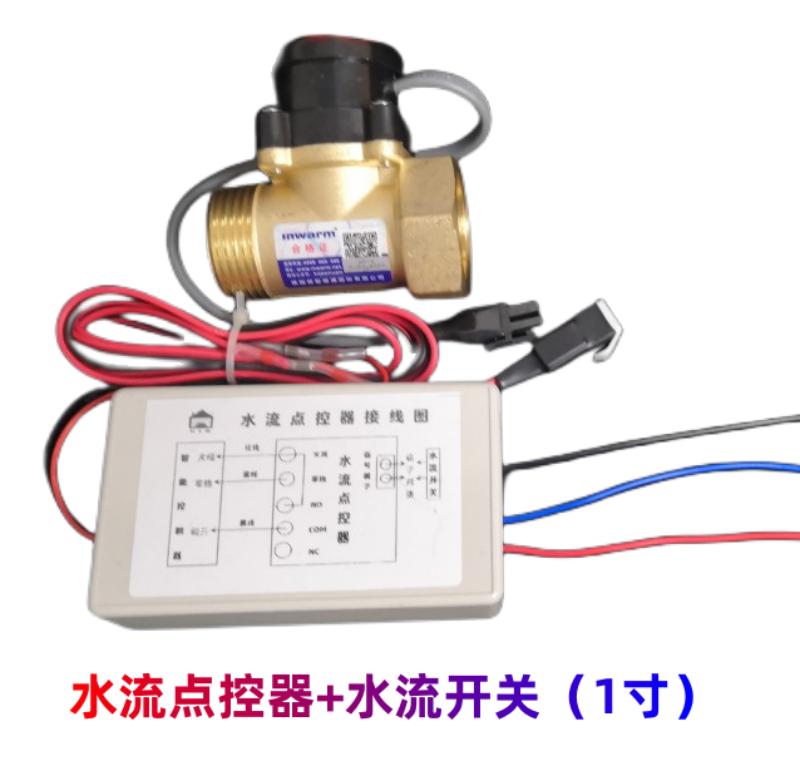

水流点控器的安装

将水流点控器放入暗盒内，将水流开关信号线从穿线管内穿到水流开关处，与水流开关的接线端子对插；水流点控的红线接控制器的火线端子、黑色线接阀开端子、蓝色线接2个中任何一个零线端子。

智能控制器与水流点控器、循环泵和市政电源的接线

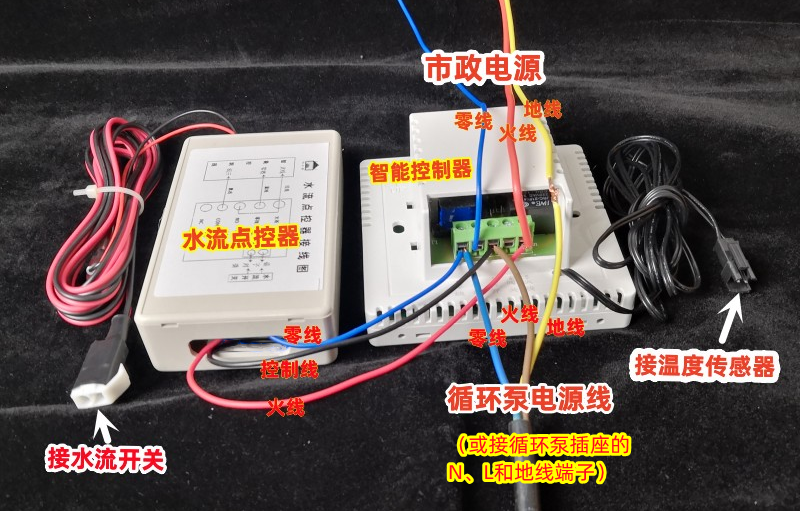

接线如下图：

市电的接线：火线接智能控制器火线端子，零线接其中一个零线端子，接地线与循环泵地线连接；

循环泵电源线接线：正极L接入智能控制器阀开端子，负极N接入智能控制器零线端子，接地线与预留的接地线连接。

水流点控器的接线：水流点控器的红线、蓝线和黑线分别接智能控制器的火线、零线和阀开端子。

温度传感线与温度传感器的对接：将智能控制器后面的测温传感线从专用的穿线管内穿到温度传感器处，将2者的公母插头直接对插。

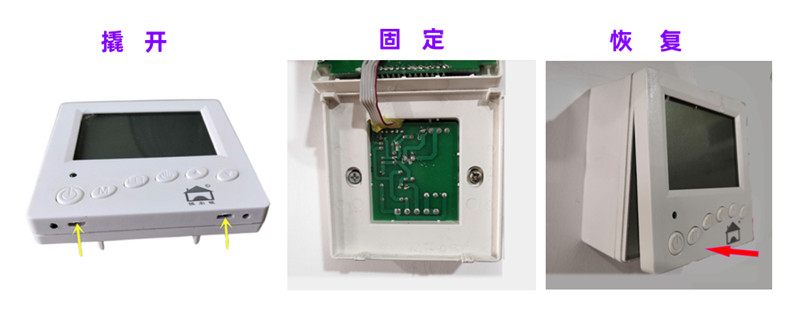

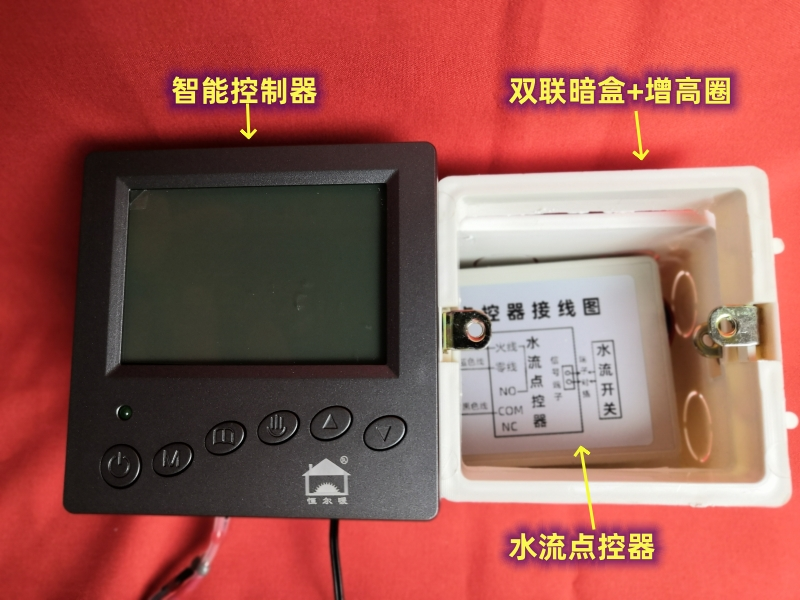

智能控制器的安装固定

用一字螺丝刀将智能控制器的电源板和显示板分开，用螺丝将电源板固定在暗盒上，再将显示板恢复。

另一个暗盒上可以安装一个白板或插座盖上，这样恒尔暖循环泵智能控制器就安装好了。

详细安装说明：

恒尔暖循环泵智能控制套件的详细安装和使用方法请参考《恒尔暖循环泵智能控制套件（含水流点控器）的安装使用说明书》。

关于智能控制套件配套的循环泵说明

配套的循环泵功率不要高于400w，否则智能控制器损坏不在质保范围内。

建议搭配使用本店内销售的德国银屋暖通国际生产的150w或320w的inwarm品牌循环泵，请向客服索要链接。

恒尔暖循环泵智能控制器质保

本产品从购买之日起，质保12个月。

如因以下原因造成的损坏，不在保修范围之内：1、接线错误导致烧坏；2、不规范安装导致损坏；3、所接负载超过允许范围；4、进水或潮湿导致短路或腐蚀损坏；5、因运输或保管不当等人为损坏；6、由于人力不可抗拒的原因（如火灾、台风、地震、战争等）造成的损坏。
