恒尔暖循环泵智能控制套件(不含水流点控)
来源: 浏览次数:5238 日期:2023/1/29 14:29:02
问题:
1、家庭装修做零冷水系统, 安装的循环泵如何做到自动开关机?
2、做热水循环系统时,怎样用热水时段循环泵开机,不用热水时段关机?
3、循环泵工作一会,水管里水温达到时,如何自动停止运行?
4、购买的回水器盒子安装在明处很不好看,想把循环泵安装在隐藏的橱柜内,把控制面板像开关一样安装在墙面上,应该怎么做?
用恒尔暖循环泵智能控制套件,以上问题全解决。

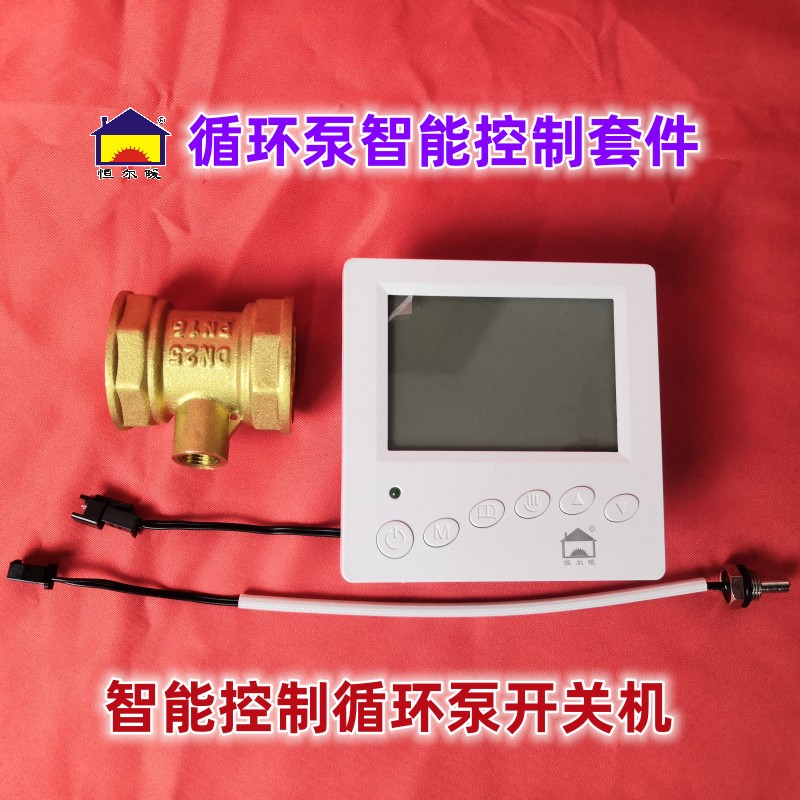

恒尔暖循环泵智能控制套件,是合肥恒暖暖通设备有限公司研发的,专门针对用循环泵做热水循环动力的智能控制设备。
利用循环泵做热水循环系统(零冷水系统),配套使用恒尔暖循环泵智能控制套件,可以智能控制循环泵的开机、停机和低温防冻,可以手动开关机和周编程定时开关机,达到设定水温自动停止工作,并在水温低于5°C时自动开启循环,防止热水系统被冻坏。使用热水更加方便、舒适、安全、节能、环保。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914308308_8308.png)
恒尔暖智能控制器工作原理:
恒尔暖循环泵智能控制套件通过在智能控制器上设置开停机时间和水温,来智能控制循环泵的开机和关机,在水温达到设定值后,停止运行,从而达到智能控制循环泵的开关机作用。
循环泵配套安装恒尔暖智能控制套件,具有以下优点:
优点一、分体式安装,既美观,又方便操作。
循环泵和控制器分开安装,循环泵可以安装在橱柜内等隐蔽处,控制器可以安装在橱柜上墙面的暗盒内。
优点二、具有周编程功能,定时定温开关机,舒适、节能、环保。
一次设置后,循环泵就按照预设程序自动开停机工作,无需人工再操作。可以在需要热水时段设置开机,在不需要热水时段关机,并做到开机时段内,水管内水温达到设定值,也停止循环。如果家庭使用热水很有规律性,使用智能开关机功能十分方便节能。
优点三、适用范围广,任何品牌材质的循环泵均可以配套使用。
可以根据家里人口多少,使用热水的量大小,自由选配不同功率扬程的循环泵,无论何种材质和品牌的循环泵只要功率不超过500w,均可以配套使用。

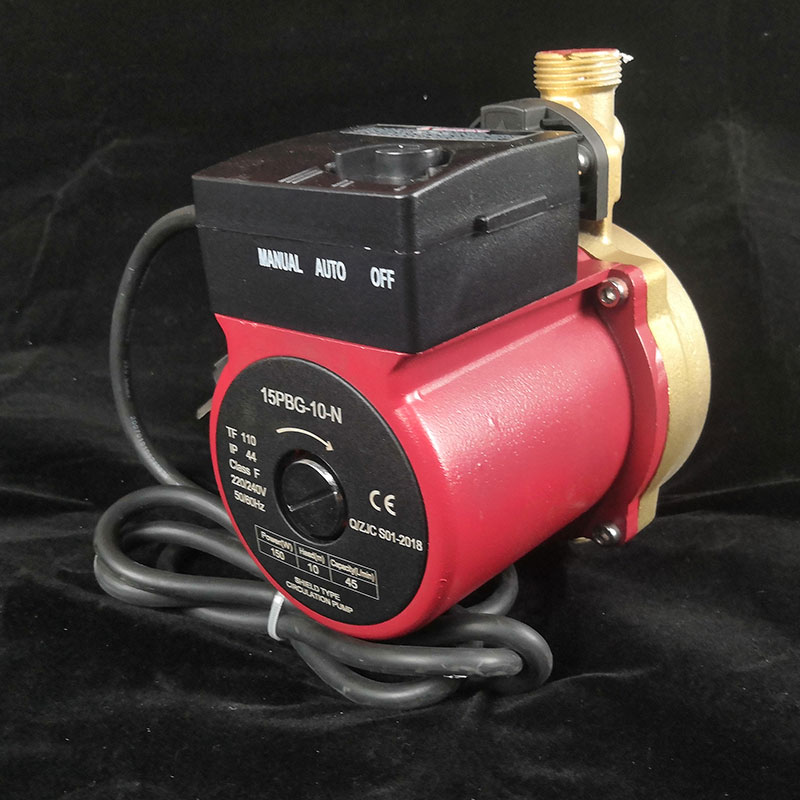

(inwarm品牌黄铜超静音耐高温热水循环泵)
优点四、具有低温防冻功能,防止热水系统和设备被冻坏。
在系统水温低于5°C时,自动启动循环泵,将热水管道的水替换成较高温度的水。注意:要该功能起作用,要确保配套的热源能正常工作,如燃气热水器通电通燃气。
优点五、在2台热水器配套恒尔暖自控中心的热水循环系统中,循环泵智能控制器和自控中心二者配合,设置好开关机时间和温度,可以减少备用热水器启停次数,从而节能环保。
设置方式如下:
开机时间的设定:每次设定开机时间,循环泵要比自控中心早2-3分钟,或者自控中心和循环泵控制器设置的周编程时间完全一样,但把循环泵控制器的时钟设置比准确时间早几分钟,而自控中心设置为准确时间。
温度的设定:备用补充热水器设定水温(如为:58°C)>循环泵控制器设定水温(如为43°C)>自控中心设定水温(如为:40°C)。
这样,在开机时段内,当循环泵处水管里的水温降到低于43°C时,循环泵就开启,水箱的热水就流出,当高于43°C的热水流经各个用水点到达循环泵测温传感器处时,控制器检测到水温已达到设定值,循环泵就停止工作。可以看出当水管里的水温还没有降到低于自控中心的设置水温40°C,就开启循环,水管里的水很快就被替换成较高温度的水,因此只要水箱的水温高于40°C,燃气热水器始终就不会启动。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914318908_8908.png)

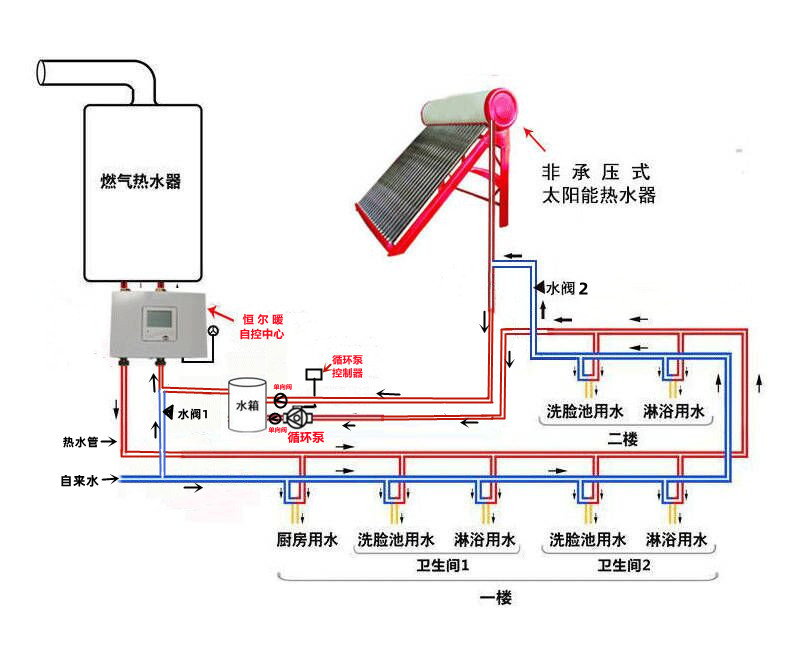

(非承压式太阳能+燃气热水器+储能缓冲水箱+恒尔暖自控中心+循环泵+恒尔暖智能控制器组成的热水循环系统)
恒尔暖智能控制器对循环泵具有以下几种控制方法:
自动控制(定时模式):
预设好周编程运行模式后,开机状态下长按手型按键,直至屏幕上出现“on-off”循环图标,代表处于周编程自动模式下,此时,循环泵每天按照预设的程序运行。每天可设置6个时间段,在用热水时间段,将水温设置成需要的温度,如43°C,在不需要热水的时段,将水温设置很低,比如8°C,这样就可以做到需用热水时段循环泵启动循环,不需要热水时段,不循环。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914320591_591.png)

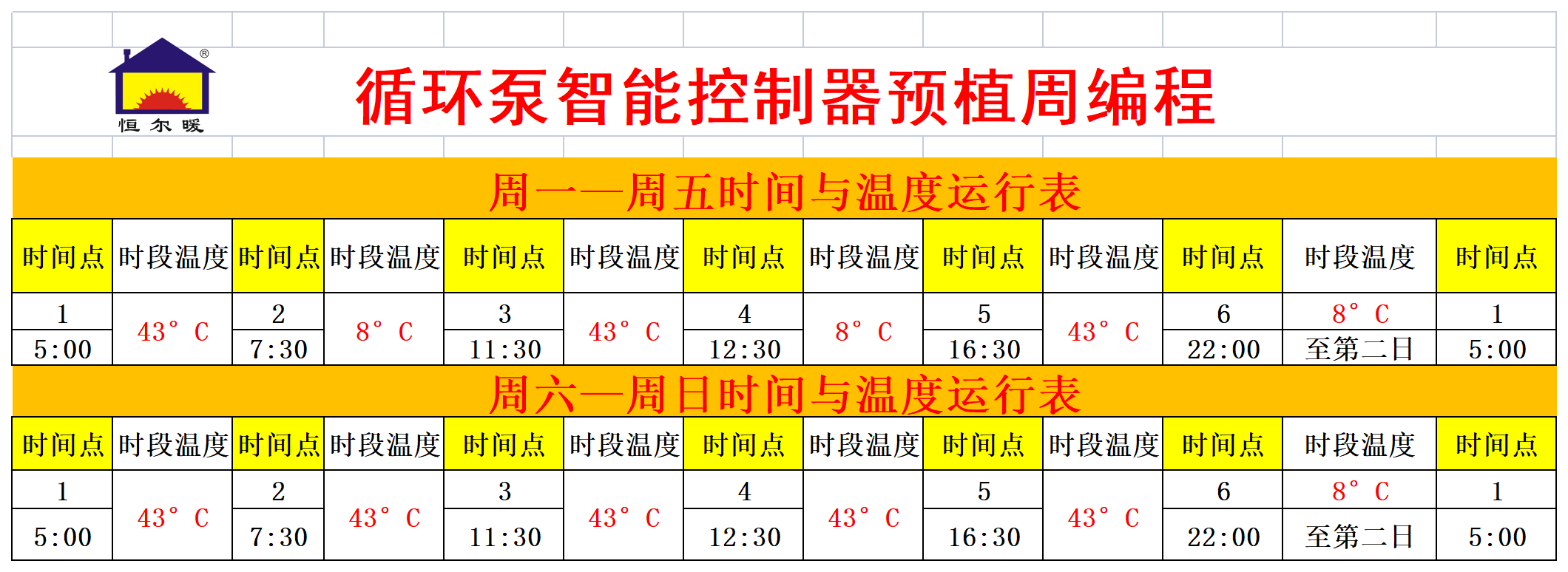

(恒尔暖循环泵智能控制器预置的周编程运行表)
手动控制:
开机状态下,屏幕上没有显示“on-off”循环图标,代表处于手动工作模式下,如果处于周编程模式状态,可以通过长按手型按键使“on-off”循环图消失,从而进入手动控制状态,此时,循环泵始终处于工作状态,当达到设定温度后,停止循环,当低于设定温度2°C,自动启动循环。
温度控制:
无论是手动还是自动模式下,只要设置好温度,循环泵运行一定的时间后,当测温探头测得温度达到了设定的温度,循环泵就停止运行。
恒尔暖循环泵智能控制套件及循环泵的安装
详细了解请参考《恒尔暖循环泵智能控制套件安装及系统调试说明书》。
简单介绍分为:循环泵的安装、测温三通和温度传感器的安装、智能控制器底盒的安装、智能控制器与循环泵的接线和智能控制器的固定等。如下:
一、循环泵的安装
安装的位置:
循环泵一般安装在热水循环系统中最后一个用水点和水箱(或热水器)的回水口之间;如果水压较小,也可以把循环泵安装水箱的出水口处,这时循环泵具有一点的增压作用。
循环泵的设定:

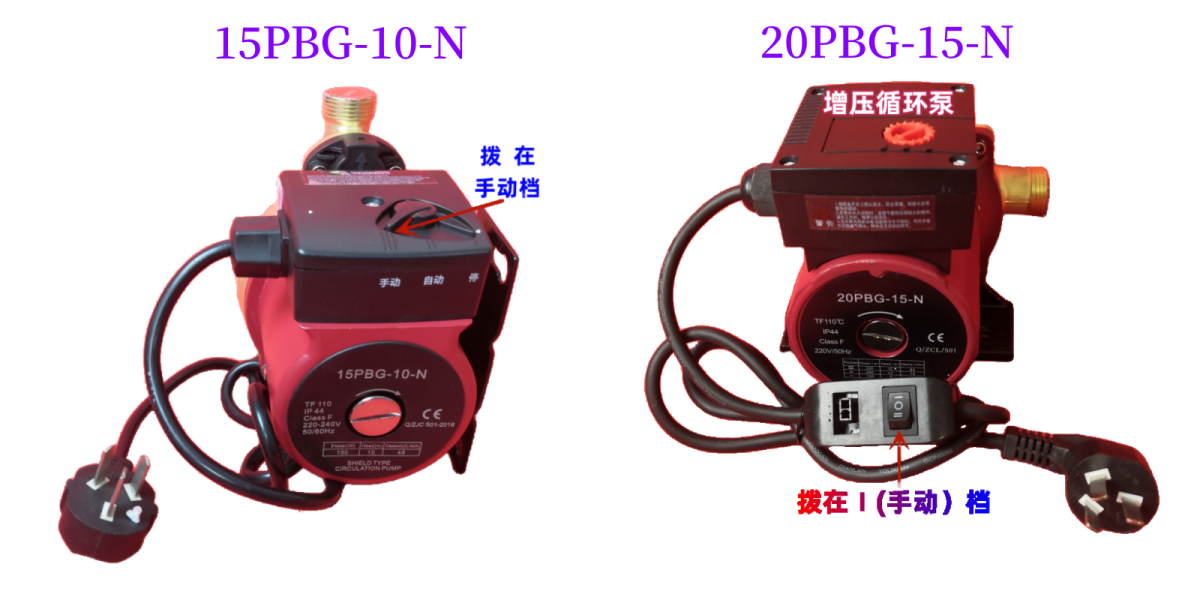

如果循环泵使用的德国银屋暖通国际生产的inwarm品牌增压循环泵,需要将开关设置在手动档。
15PBG-10-N型号增压循环泵设置手动档在电器盒上。
20PBG-15-N型号增压循环泵设置手动档在电源线控制开关处,Ⅰ档为手动档,Ⅱ档为自动档,O档为关闭。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914326400_6400.png)
循环泵的安装:
循环泵的安装需要严格按照《Inwarm增压循环泵安装使用说明书》的指导进行安装,特别强调如下:

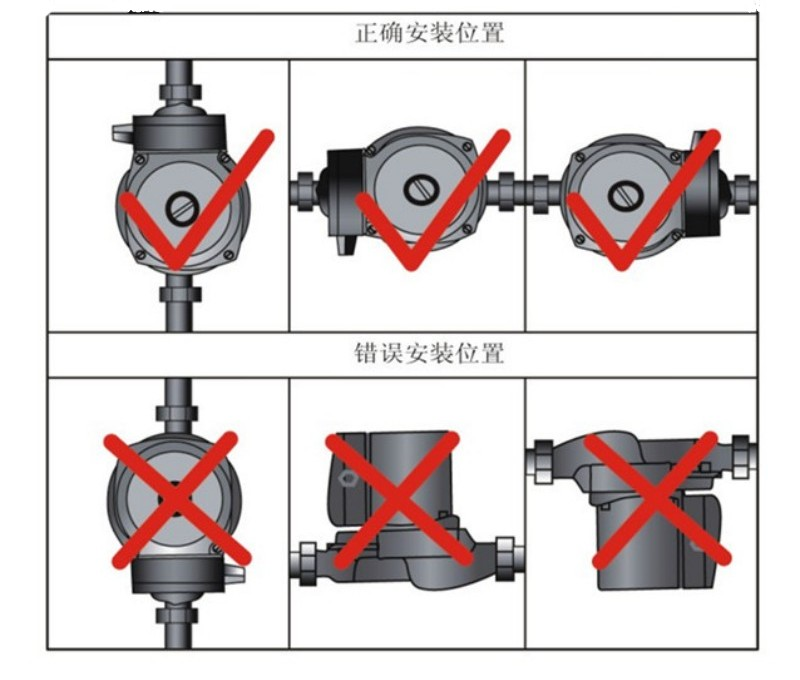

1、循环泵安装的方向必须正确。
安装时必须保证循环泵电机的轴心处于水平。下面列出了3种正确的安装方向和3种错误的安装方向。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914334943_4943.png)
2、循环泵端头的堵头必须向外,以方便排气和解锁。
3、循环泵的电器盒不得在循环泵的下方,避免渗漏水进去。
4、循环泵的前后均应安装阀门,以方便维修和维护保养。
二、测温三通和温度传感器的安装
测温三通的安装
测温三通需要安装在水箱的回水口处,如果循环泵也安装该处,测温三通可直接安装在循环泵的入水口处。

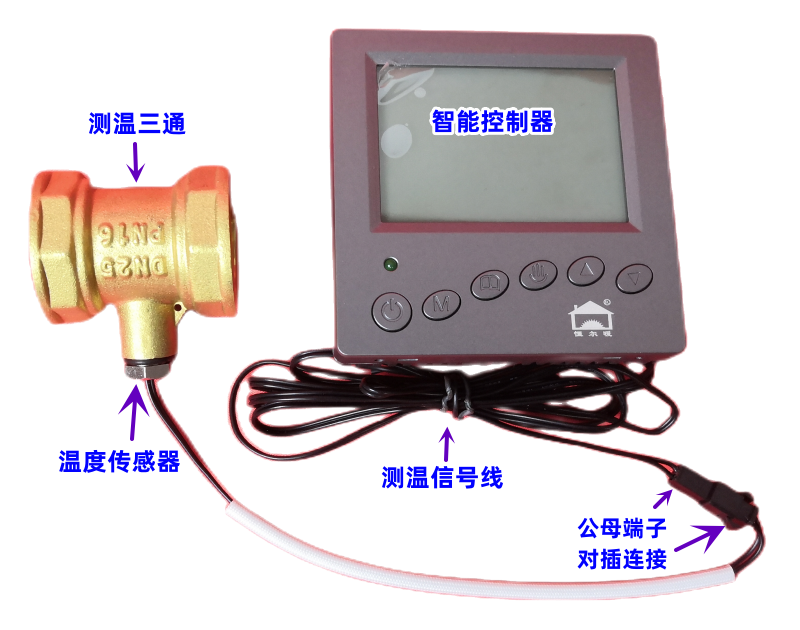

温度传感器的安装
将温度传感器直接顺时针旋转拧入测温三通中间的测温口。将温度传感器信号线另一端的端子与从智能控制器处经过套管穿过来的测温信号线的端子对插。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914332799_2799.png)
三、智能控制器安装位置的确定及底盒和套管的安装
智能控制器安装位置的确定:
智能控制器应安装在靠近循环泵安装位置的上方不远处。距离尽量不超过1米,否则循环泵控制线就要自己另接延长线;不得安装在循环泵下方、任何水口连接处的下面,避免水口渗漏水烧坏控制器。
智能控制器底盒及穿线套管的安装
分为以下几个方面:
1、86底盒的安装
智能控制器应安装在86底盒内。如果是毛坯房,应在安装位置预埋86暗盒;如果是已装修好的房子,可以安装86明盒。
2、市政电源的预留
在86盒内用0.5mm-0.75mm的软铜线接入市政的火线、零线和接地线,不要用硬铜线。
3、循环泵控制线套管的布置
从86盒内通往循环泵安装位置布置一根Ф16mmPVC穿线套管,以便穿循环泵控制线;
4、测温信号线套管的布置
从86盒内通往测温三通安装位置布置一根Ф16mmPVC穿线套管,以便穿测温信号线。
四、智能控制器与市政电及循环泵的接线
智能控制器与市政电源的连接
86底盒内预留的市政火线和零线,分别与智能控制器的火线5和零线1(或2均可)端子对接。
分为2种情况,情况1,循环泵电源线直接接智能控制器;情况2,智能控制器与一个三孔插座连接,循环泵电源线直接插在插座上。下面分别说明。
智能控制器与循环泵电源线的连接:
1、循环泵电源线直接接智能控制器
将循环泵电源线的三脚插头剪去,从预先布置的穿线套管内穿到智能控制器86盒内;剥掉电源线一截外面的黑色护套线,并将三根电源线的外面绝缘皮剥掉6mm左右,以便与智能控制器连接。

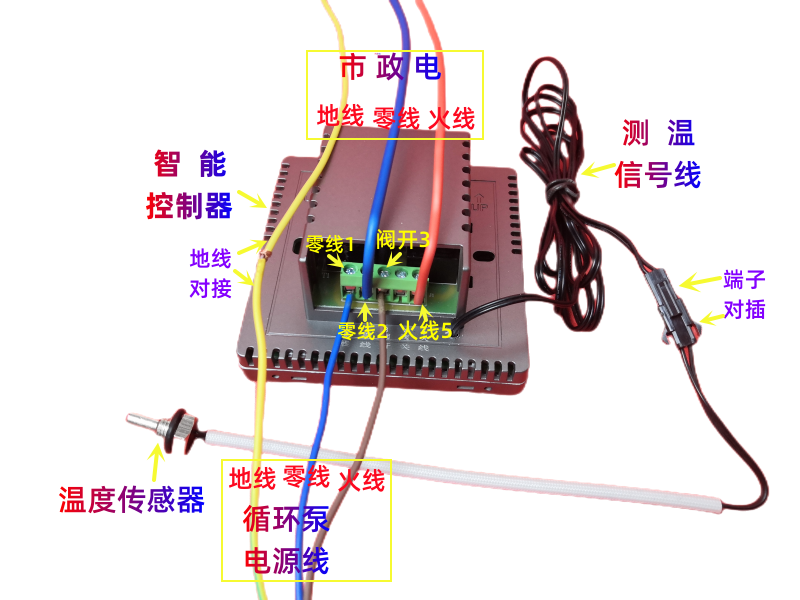

接线方式:
循环泵的火线(红色或棕色线)和零线(蓝色线)分别与智能控制器的阀开3和零线2(或1均可以)端子连接,循环泵的地线直接与86盒内预留的接地线连接。

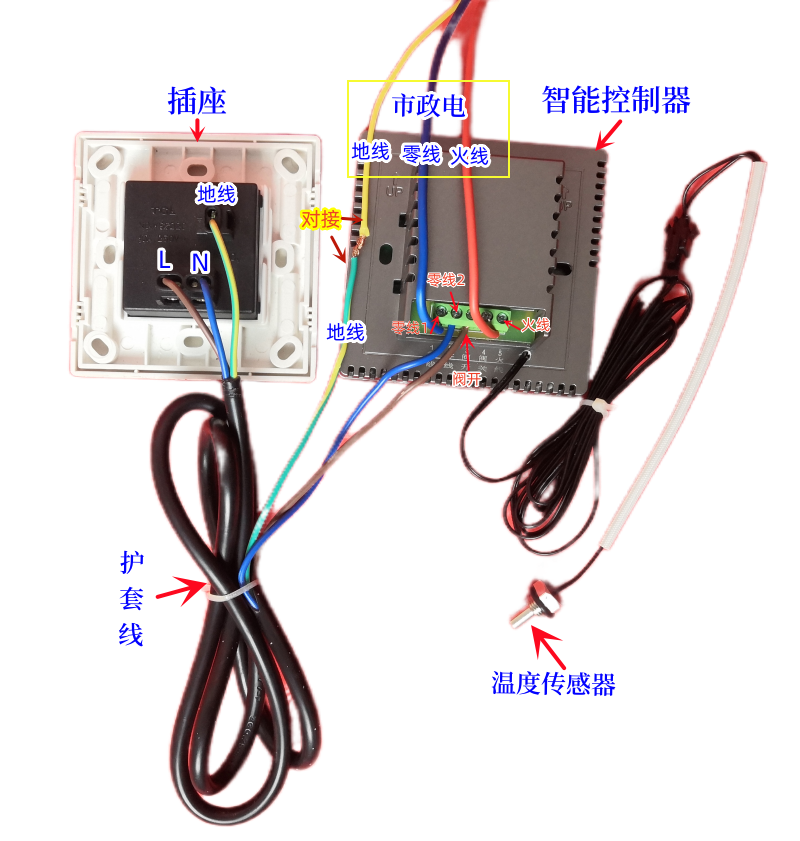

2、智能控制器与一个三孔插座连接,循环泵电源线直接插在插座上
以下两种情况都可以这样连接,一种双联暗盒的其中一个暗盒安装三孔插座,循环泵电源线直接插在该插座上;另一种是循环泵电源线长度不够的情况,可以从预先布置的86盒到循环泵之间的套管穿一根0.5-0.75mm的红黄蓝3色3芯护套线,并在循环泵处安装一只10A三孔插座,将循环泵的三脚插头直接插在插座上。
插座与智能控制器之间的接线方法:
护套线的红色线一头与插座的L端子连接,另一头与智能控制器的阀开3端子连接;护套线的蓝色线一头与插座的N端子连接,另一头与智能控制器的零线2(或1均可)端子连接;护套线的黄色线一头与插座的地线端子连接,另一头与86盒内预留的地线连接。
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20230129/2023012914352453_2453.png)
五、智能控制器的安装固定:

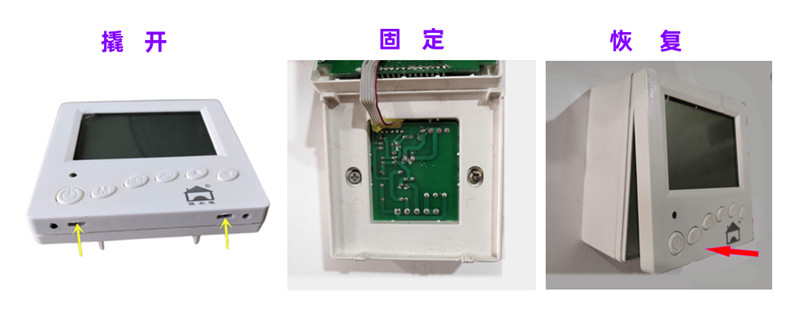

电源线连接好后,用一字螺丝刀插入智能控制器下面凹槽内,向里轻推向上一橇将控制面板和电源板分开,然后用配备的螺丝将电源板安装在86盒内,再将面板上端先挂在电源板上部,然后向下稍用力一推,将下端固定在电源板上,控制器就安装好了。
恒尔暖循环泵智能控制器的设定
智能控制器的使用方法、时间设定、温度设定、周编程自动模式设定等,请以《智能控制器说明书》为准。
恒尔暖循环泵智能控制套件的组成:
恒尔暖循环泵智能控制套件包括:智能控制器、温度传感器、测温三通三个配件。
恒尔暖循环泵智能控制套件的参数
型号:HN805LA 额定电压:AC220V
温控范围:5°C-80°C 温控精度:±1°C
负载电流:3A 最大负载功率500w
自身功耗:6w 回差温度:2°C
测温信号线长度:1.5m 测温三通规格:G3/4*1/8*3/4
控制方式:手动、自动、定时、定温、低温防冻
恒尔暖循环泵智能控制器质保
本产品从购买之日起,质保12个月。
如因以下原因造成的损坏,不在保修范围之内:1、接线错误导致烧坏;2、不规范安装导致损坏;3、所接负载超过允许范围;4、进水或潮湿导致电路板腐蚀损坏;5、因运输或保管不当等人为损坏;6、由于人力不可抗拒的原因(如火灾、台风、地震、战争等)造成的损坏。
