恒尔暖循环泵智能控制套件(含水流点控器)的安装指导
来源:合肥恒暖暖通设备有限公司 浏览次数:9987 日期:2022/8/13 16:17:51

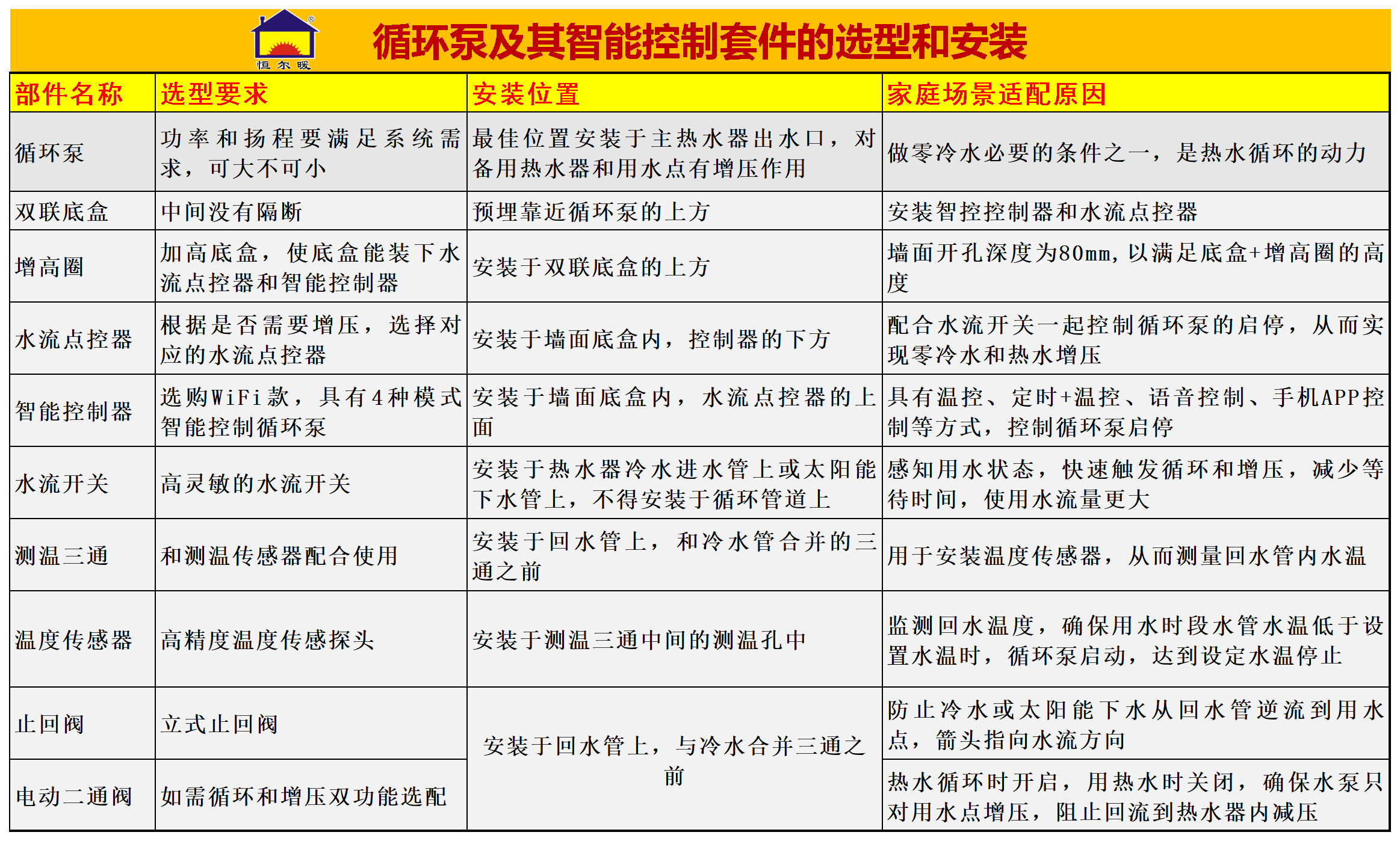

恒尔暖循环泵智能控制器套件(含水流点控器)的安装分为以下几个步骤:确定循环泵和智能控制器的安装位置、预埋控制器暗盒及穿线管、测温三通、水流开关和循环泵的安装、水流点控器及智能控制器的电线连接及安装,系统调试等。

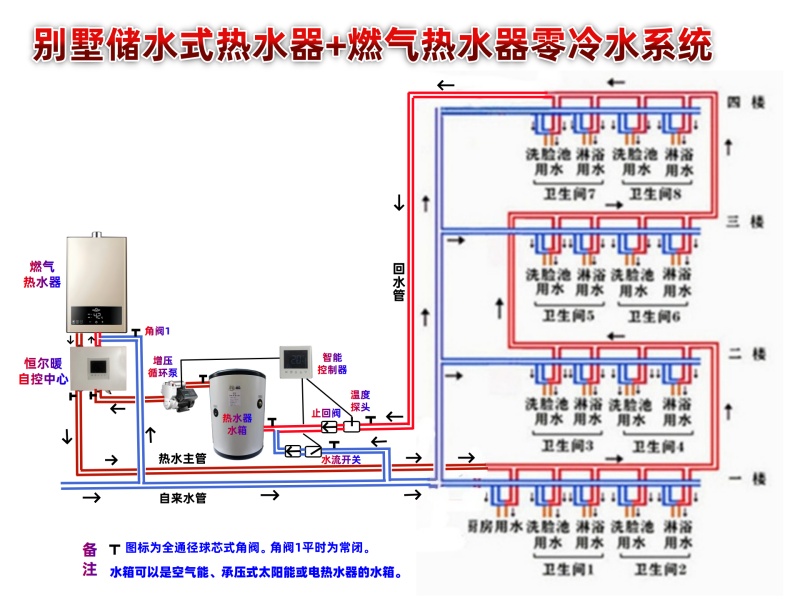

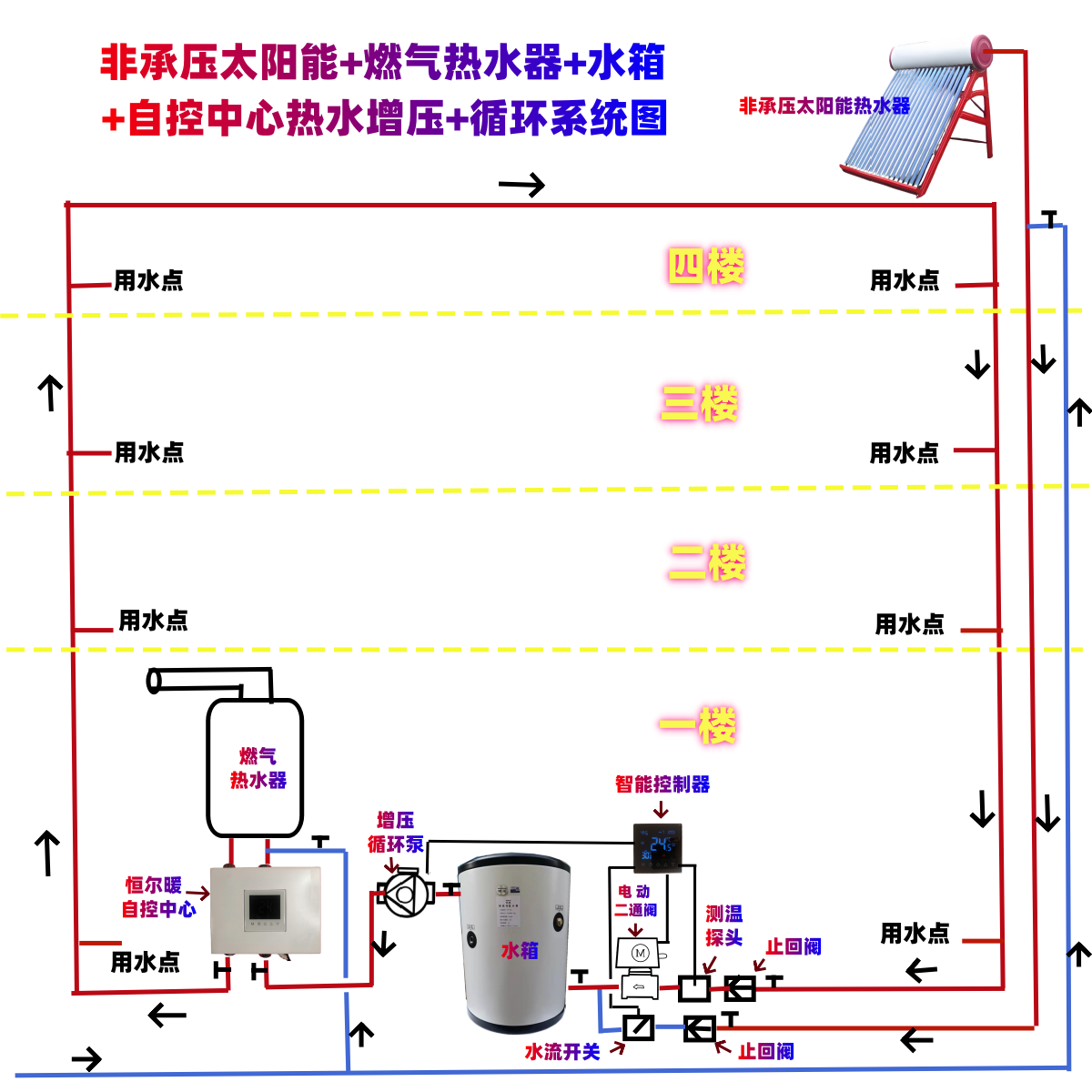

(非承压式太阳能+燃气热水器+恒尔暖自控中心+水箱+循环泵+带点控智能控制器热水循环系统中设备安装参考位置图)
一、确定增压循环泵安装的位置
增压循环泵的安装位置有两种:
第一种是:安装在水箱或热水器的回水口处,此时,测温三通安装在循环泵的前端;
第二种是:安装在水箱或热水器的出水口处,但测温三通和温度传感器必须要安装在水箱或热水器的回水口处,这种安装方式对用热水有一定的增压作用,特别是非承压式太阳能+储能保温水箱做热水循环系统的,循环泵建议采用这种安装位置。
二、暗盒的预埋和电源线的预留
智能控制器安装位置:
智能控制器的安装位置根据增压循环泵安装的位置来确定。一般安装在距离循环泵不远的墙面上方,距离循环泵距离不超过1米为宜,如果超过此距离,循环泵控制线长度可能不够,需要自己加长;一般循环泵可以隐藏在橱柜内,智能控制器安装于橱柜上面的墙面上。
特别提醒:安装位置不得位于水箱或其他用水点下方,避免渗漏水损坏控制器。

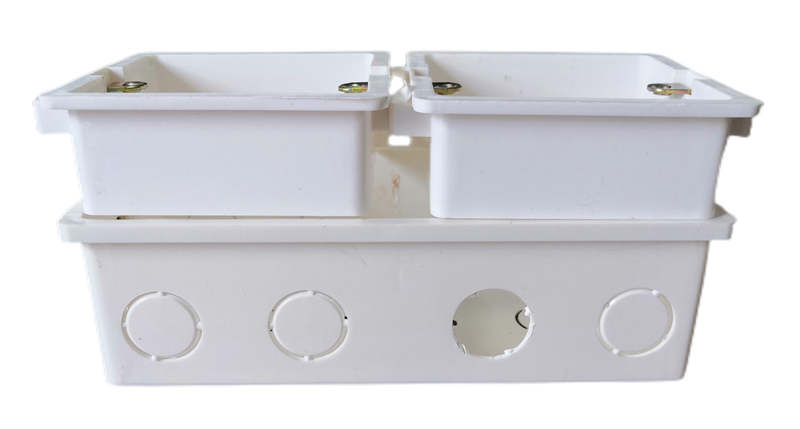

暗盒和穿线套管的预埋:
预埋的是双联86暗盒,并加增高圈。预埋暗盒的墙面开槽的尺寸约为:长度176mm、深度80mm、高度80mm;然后双联86暗盒放入底部,外面再放上暗盒增高圈,然后用水泥固定住;
从暗盒到循环泵、测温三通和水流开关位置要分别预埋一根穿线套管。
市政电的预留:暗盒内预留市政电零线、火线和地线,以0.5-0.75平方软铜线为宜;
循环泵电源线套管的暗埋:从暗盒到循环泵安装处预埋一根Ф16mmPVC穿线套管,以便穿循环泵控制线;
测温传感线套管的预埋:从暗盒到测温三通处预埋一根Ф16mmPVC穿线套管,以便穿测温传感线。如果增压循环泵安装于水箱的出水口,则测温三通要安装在水箱的回水口,测温传感线套管要从暗盒处布置到水箱回水口测温三通安装的位置。
水流开关信号线套管的暗埋:从暗盒到水流开关安装处预埋一根内径不小于Ф16mmPVC穿线套管,以便穿水流开关信号线。水流开关一般安装在循环泵出水口处。
特别提醒:循环泵控制线、测温传感线和水流开关信号线不得共用一个套管,要每根线分别单独布置套管!否则可能影响测温和水流开关信号的传输,导致故障。

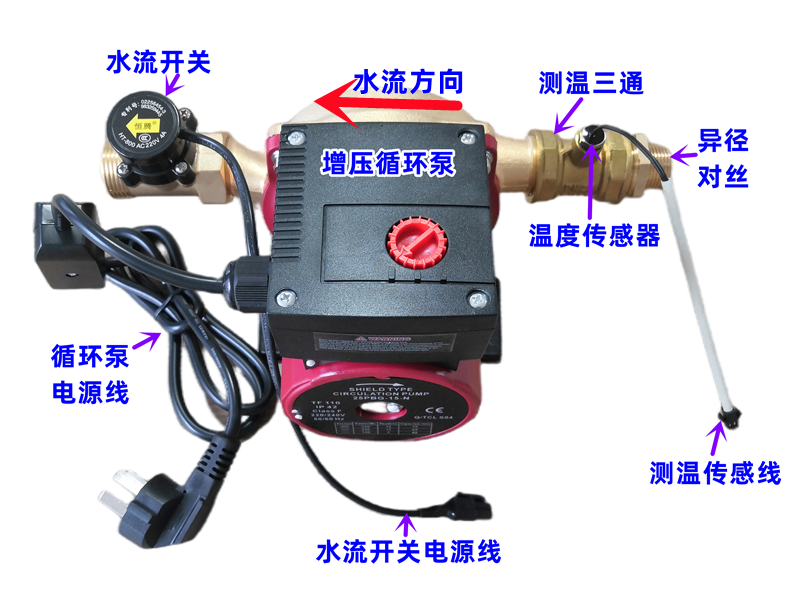

三、测温三通、水流开关和循环泵的安装
增压循环泵配套安装恒尔暖智能控制套件具有循环和增压2个功能,根据增压循环泵和测温三通安装位置不同,具有不同的功能。循环泵和测温三通均安装在水箱或热水器回水口处,主要以循环功能为主,增压作用较小;循环泵安装于水箱或热水器出水口,并将测温三通安装于水箱或热水器回水口处,循环和增压同时起作用。
1、测温三通及温度传感器的安装:
测温三通有2种安装位置,一种是直接安装在循环泵入水口处,另一种是与循环泵分开安装,下面分别说明。
安装在循环泵前端入水口处:
该安装方式,是循环泵仅做循环功能用,不做增压使用,循环泵安装于水箱的回水口或热水器的回水口处,测温三通直接安装在循环泵的入水口处,温度传感器安装在测温三通中间的G1/8内丝测温口中。
与循环泵分开安装:
该安装方式,是循环泵兼做循环和增压2种功能使用,循环泵安装在水箱或热水器的出水口处,测温三通安装于水箱或热水器的回水口处。

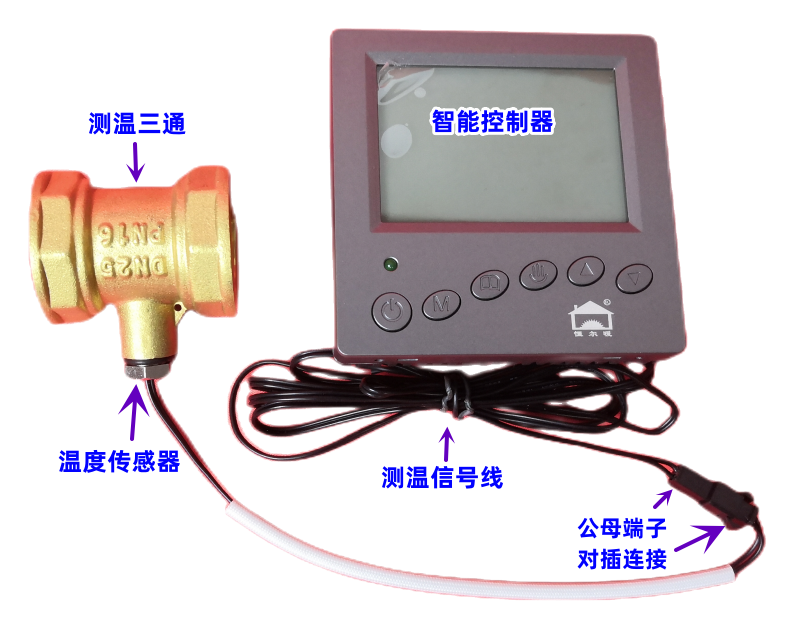

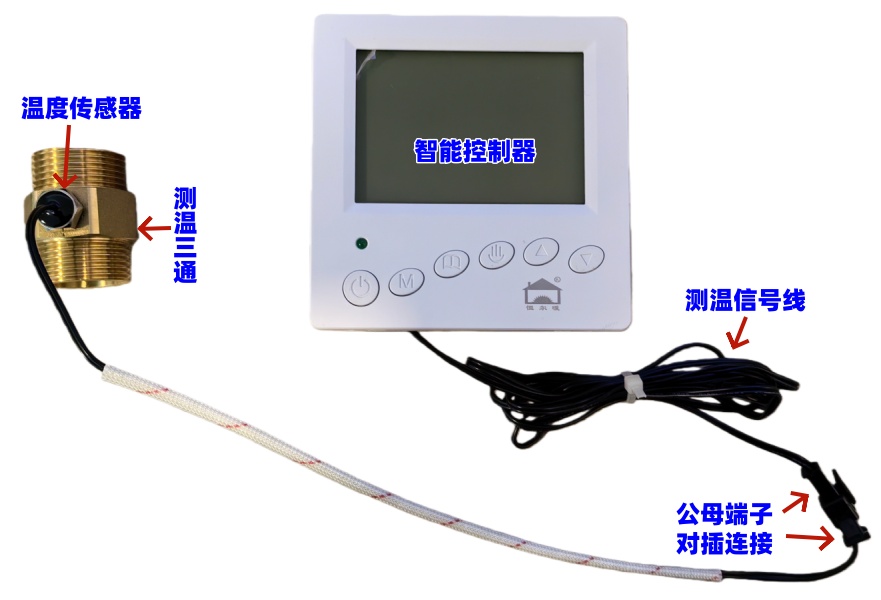

温度传感器的安装
将温度传感器直接顺时针旋转拧入测温三通中间的测温口。将温度传感器信号线另一端的端子与从智能控制器处经过套管穿过来的测温信号线的端子对插。
2、水流开关的安装:
水流开关的选购:
要具有水流点控功能,恒尔暖智能控制器配套的水流开关必须是只提供无源开关信号不接220V电源的水流开关。
建议配套购买德国银屋暖通国际生产的inwarm品牌无源信号水流开关,根据循环泵的水口大小,选择对应的1寸内外丝或6分内外丝的无源信号水流开关。

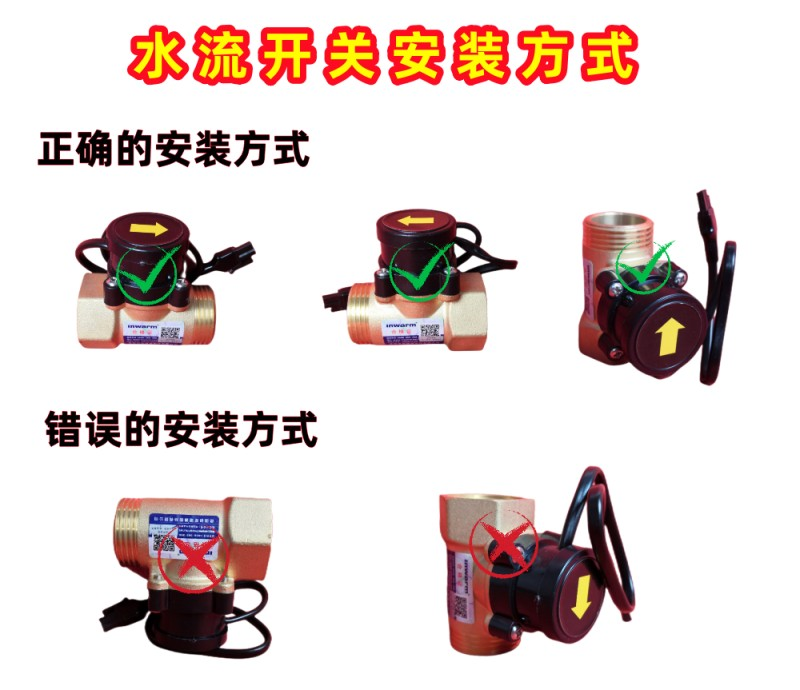

水流开关的安装:
水流开关应水平安装,如果垂直安装,水流方向必须是从下向上,不得水流方向从上向下。
如果是利用水箱做热水循环系统,水流开关应该安装在水箱的出水口处,所有用水点之前。
如果是复式房或别墅,水流开关应安装在最上层和垂直管道的上端,否则可能因为水锤的作用使水流开关不断开信号从而导致循环泵始终工作不停止,如不得已必须要安装在系统的下端,应在系统中安装水锤吸纳器来避免这种情况的发生。
安装时,水流开关电器部分应在上面,水流开关上的箭头指向水流的方向。确保该处水路连接密封牢固,使水不会滴到水流开关电器盒和信号线接头处。
水流开关与水流点控器的连接:
水流开关的的信号线端子与水流点控器处过来的信号线端子直接对插即连接好了。
银屋(inwarm)增压循环泵自带水流开关与水流点控器的连接:
银屋(Inwarm)15PBG-10N型号的增压循环泵:

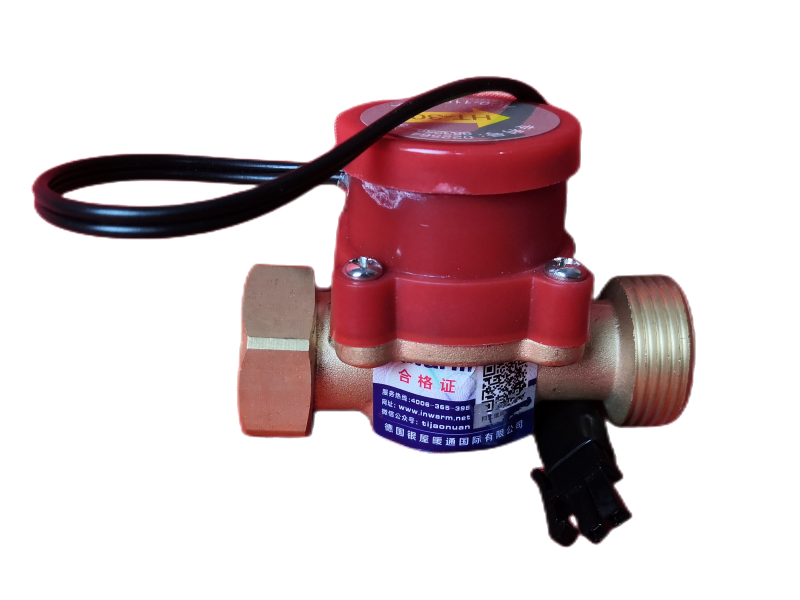

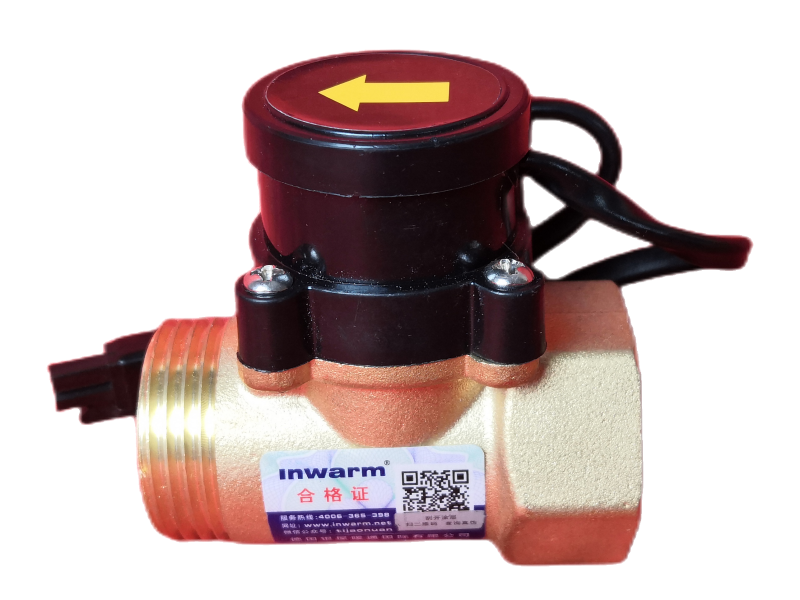

该型号的内嵌水流开关是该泵作为自动增压时使用的,如果作为热水循环的动力使用,需要另外购买inwarm品牌型号为SKW6-6无源水流开关(接口尺寸G3/4F*3/4M),如下图。
银屋(Inwarm)20PB-15N型号的增压循环泵:
该泵作为热水循环动力使用时,需要配置银屋品牌SKW1-1型号的无源信号水流开关(接口尺寸为G1F*1M),信号线的插头与智能控制器上水流开关信号线的插头直接对插。
该无源信号水流开关不得插入循环泵电源线的插孔上。否则会被烧坏,不在质保范围之内。

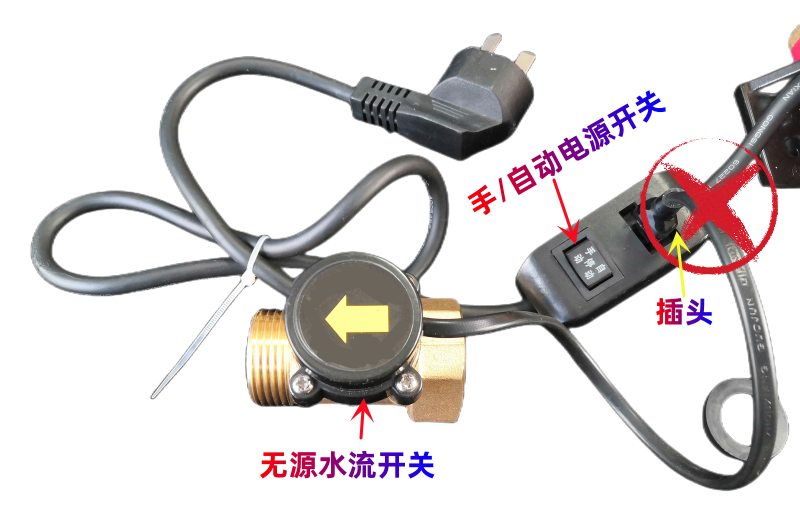

(无源水流开关错误的插入电源开关插孔图示)
该增压循环泵电源线上水流开关插孔,是该泵作为自动增压泵使用时配置的220V水流开关插入使用的。
3、循环泵的安装:

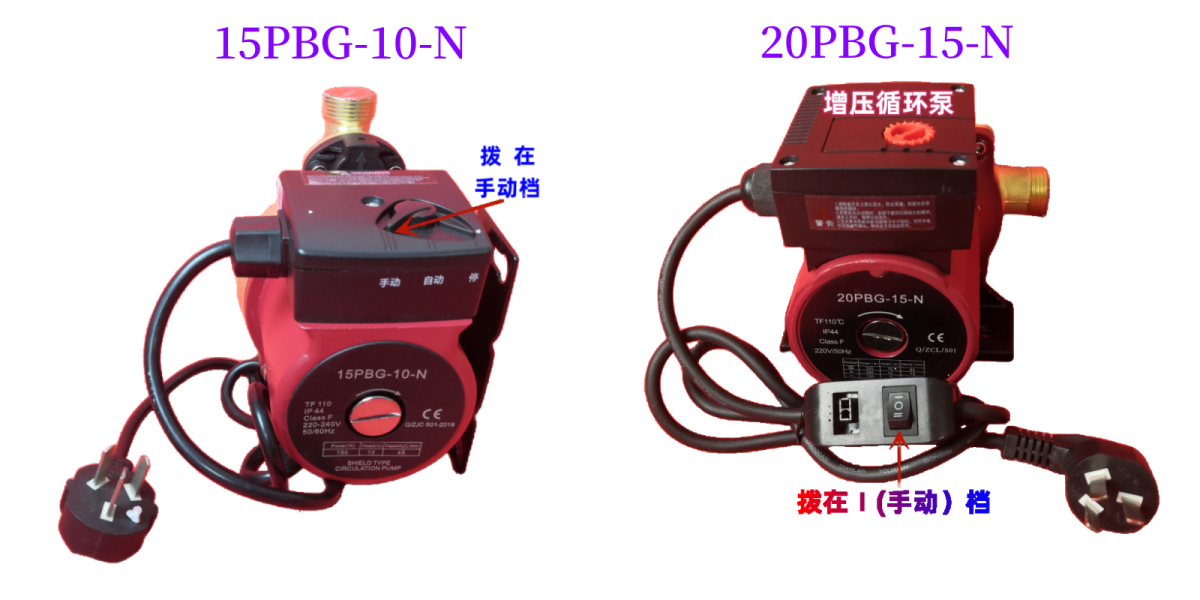

循环泵的设置
银屋(inwarm)增压循环泵作为热水循环系统动力时,需将增压循环泵设置在手动档。
15PBG-10-N型号增压循环泵设置手动档在电器盒上。
20PBG-15-N型号增压循环泵设置手动档在电源线控制开关处,Ⅰ档为手动档,Ⅱ档为自动档,O档为关闭。
循环泵的安装
循环泵的安装需要严格按照《Inwarm增压循环泵安装使用说明书》的指导进行安装,特别强调如下:

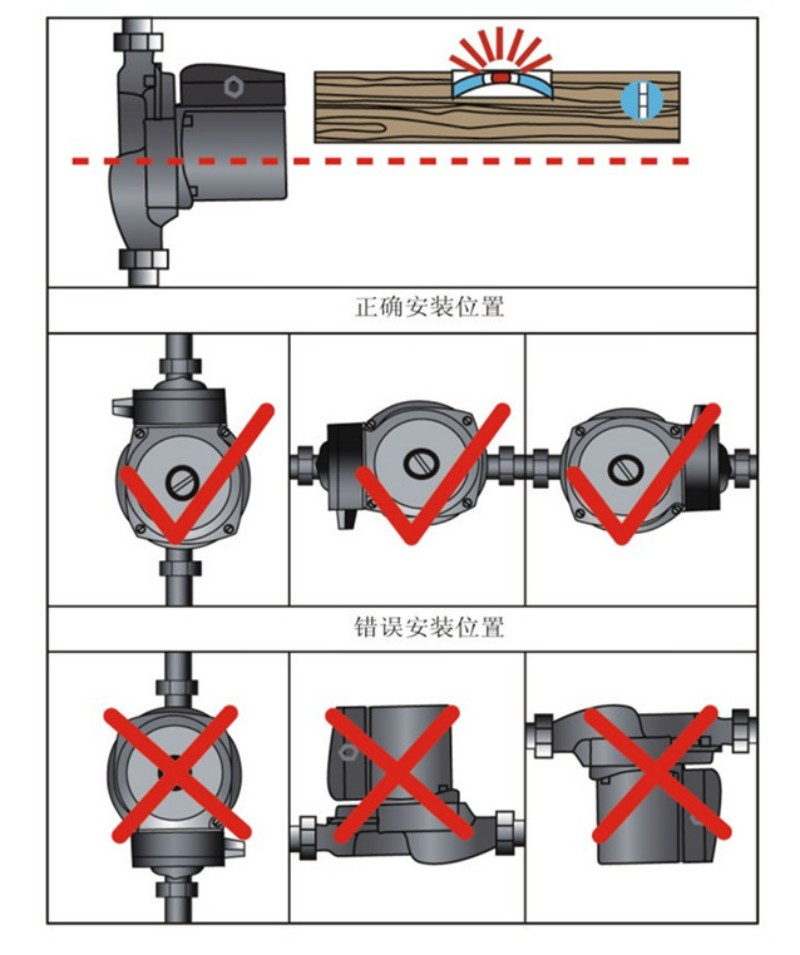

1、循环泵安装的方向必须正确。
安装时必须保证循环泵电机的轴心处于水平。下面列出了3种正确的安装方向和3种错误的安装方向。
2、循环泵端头的堵头必须向外,以方便排气和解锁。
3、循环泵的电器盒不得在循环泵的下方,避免渗漏水进去。
4、循环泵的前后均应安装阀门,以方便维修和维护保养。

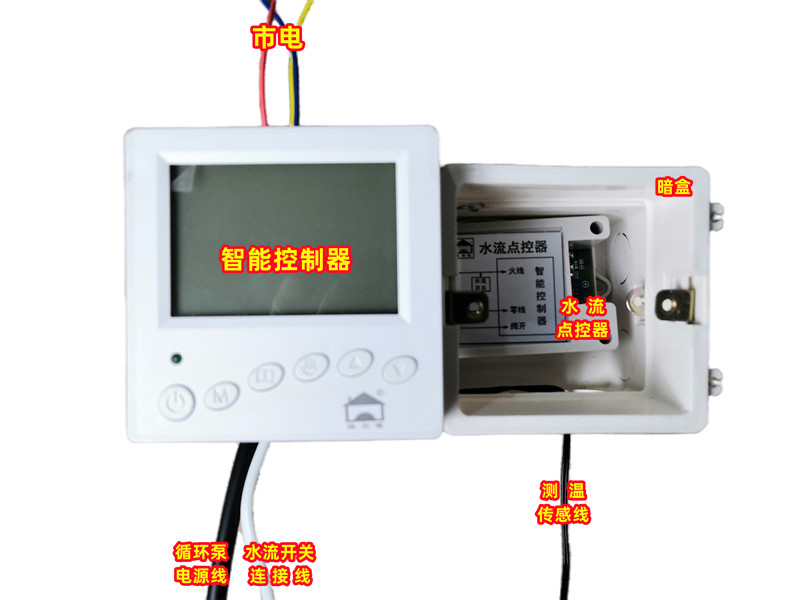

四、智能控制器和水流点控器的安装及有关电源线的连接

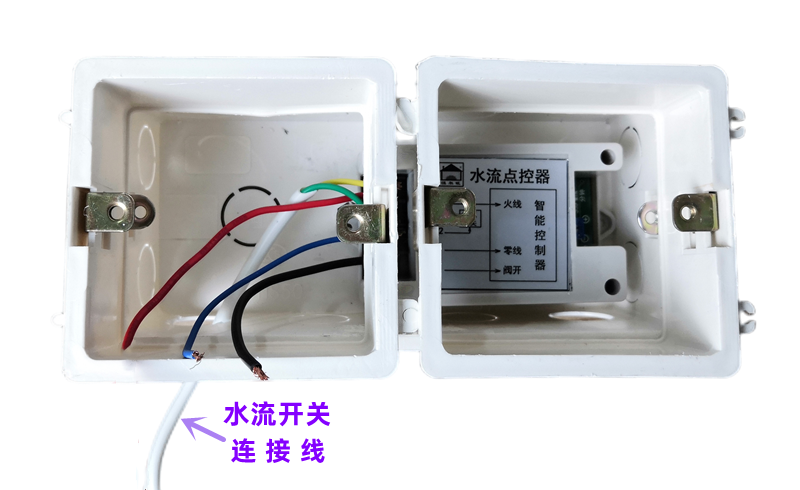

将水流点控器放入墙面预埋的暗盒内,将水流开关信号线,从预留的套管穿到水流开关处,与水流开关端子对插。
将智能控制器后面的测温传感线通过预埋的套管穿到测温三通处,与温度传感器端子直接对插。

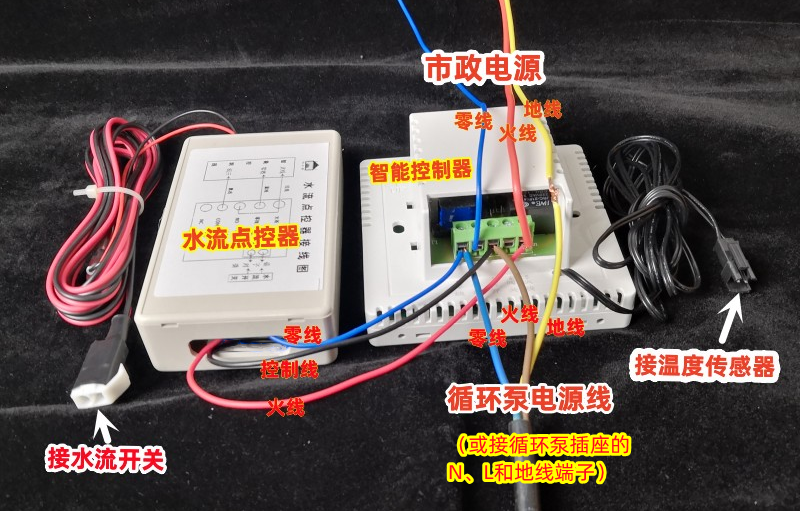

五、智能控制器、水流点控器与市政电及循环泵的接线

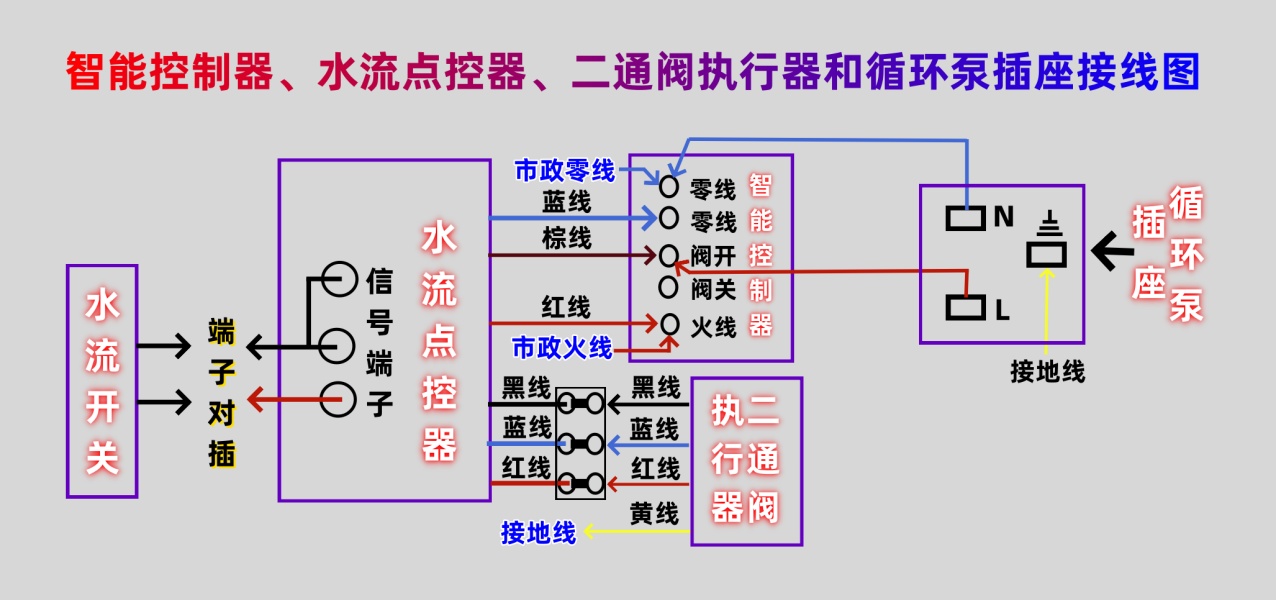

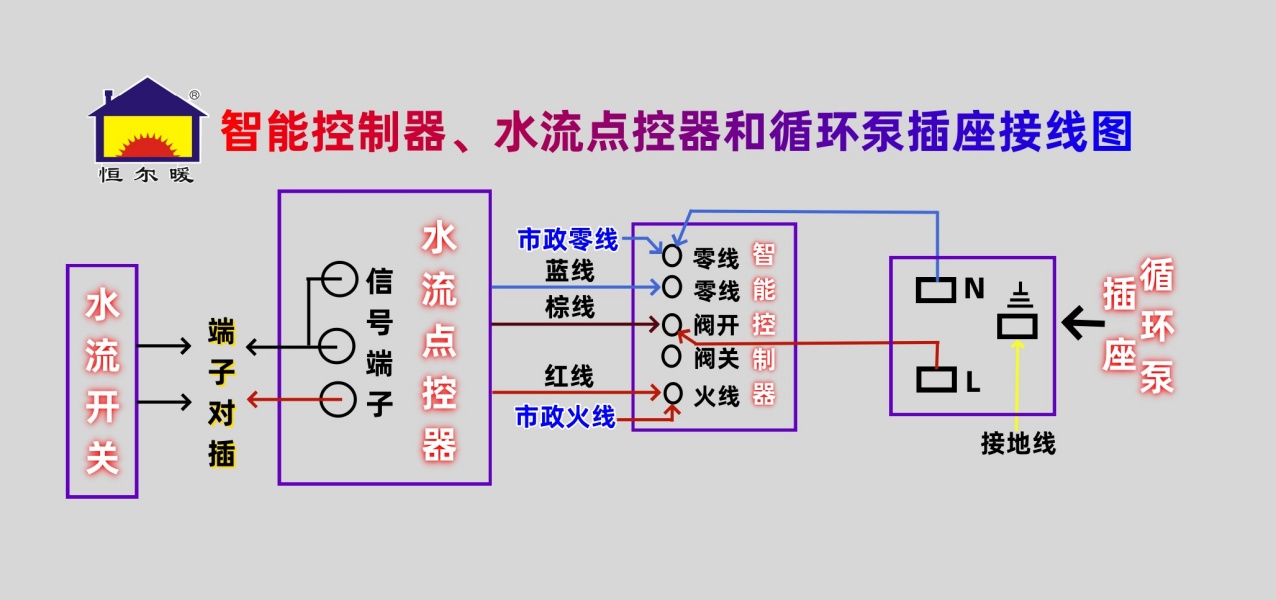

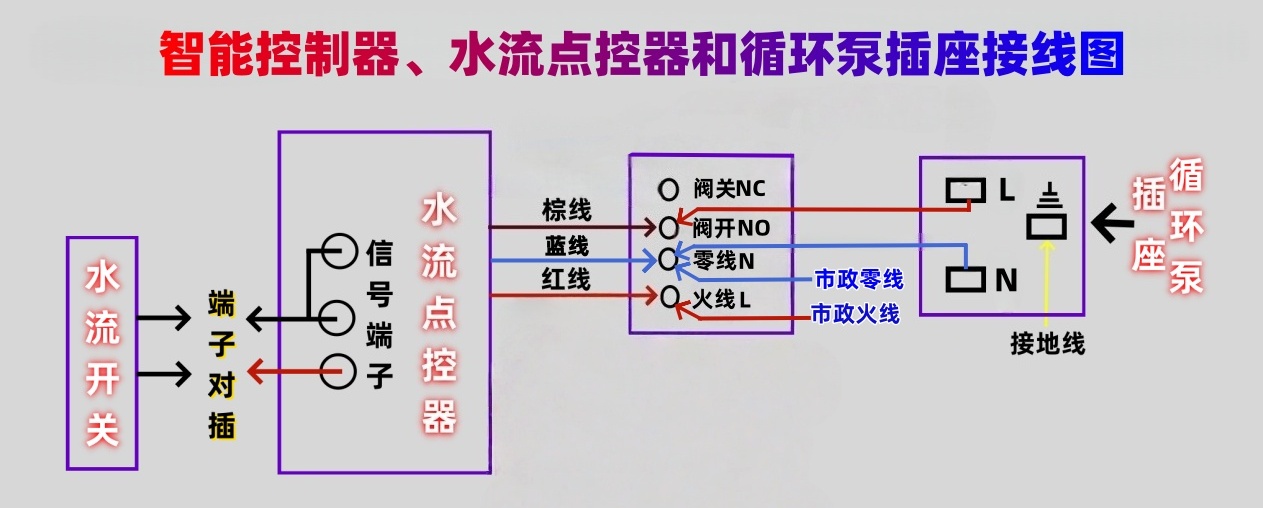

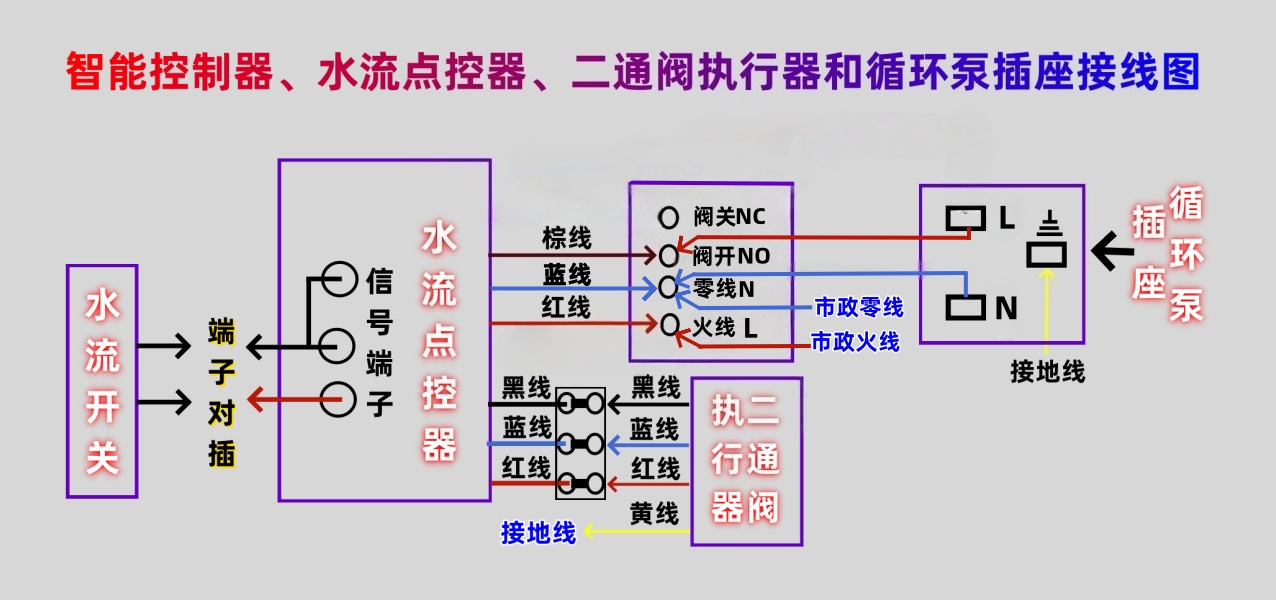

水流点控器与智能控制器的连接
水流点控器的红色线、蓝色线和黑色线分别与智能控制器火线5、零线1(或2均可)和阀开3端子连接。
智能控制器与市政电源的连接
86底盒内预留的市政火线和零线,分别与智能控制器的火线5和零线1(或2均可)端子对接。
智能控制器与循环泵电源线的连接:
分为2种情况,情况1,循环泵电源线直接接智能控制器;情况2,智能控制器与一个三孔插座连接,循环泵电源线直接插在插座上。下面分别说明。
1、循环泵电源线直接接智能控制器
将循环泵电源线的三脚插头剪去,从预先布置的穿线套管内穿到智能控制器86盒内;剥掉电源线一截外面的黑色护套线,并将三根电源线的外面绝缘皮剥掉6mm左右,以便与智能控制器连接。
接线方式:
循环泵的火线(红色或棕色线)和零线(蓝色线)分别与智能控制器的阀开3和零线2(或1均可以)端子连接,循环泵的地线直接与86盒内预留的接地线连接。
2、智能控制器与一个三孔插座连接,循环泵电源线直接插在插座上
以下两种情况都可以这样连接,一种双联暗盒的其中一个暗盒安装三孔插座,循环泵电源线直接插在该插座上;另一种是循环泵电源线长度不够的情况,可以从预先布置的86盒到循环泵之间的套管穿一根0.5-0.75mm的红黄蓝3色3芯护套线,并在循环泵处安装一只10A三孔插座,将循环泵的三脚插头直接插在插座上。

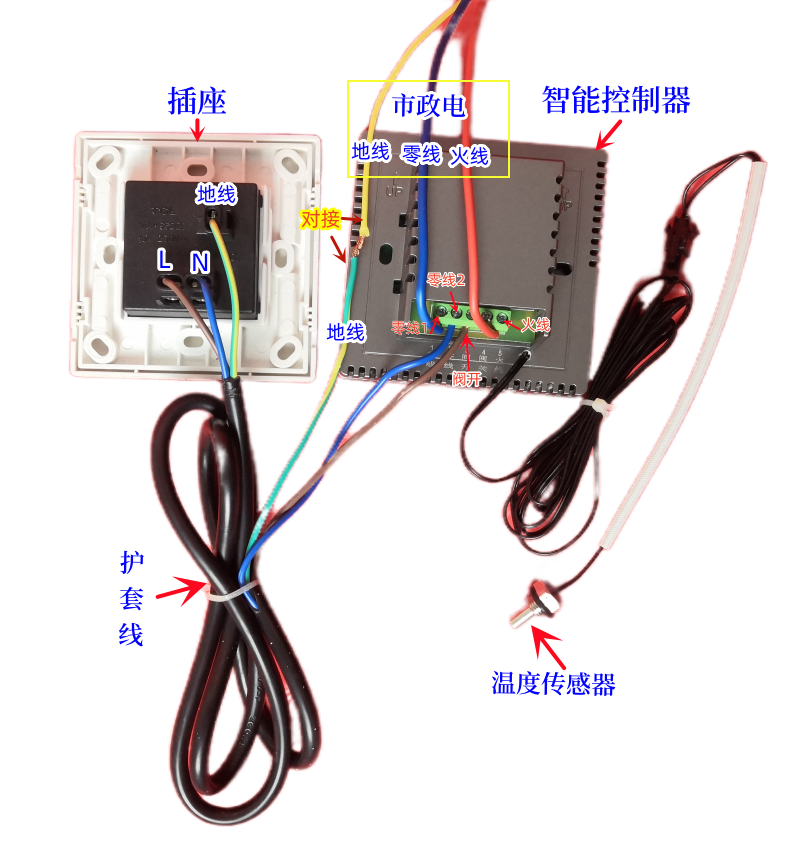

插座与智能控制器之间的接线方法:
护套线的红色线一头与插座的L端子连接,另一头与智能控制器的阀开3端子连接;护套线的蓝色线一头与插座的N端子连接,另一头与智能控制器的零线2(或1均可)端子连接;护套线的黄色线一头与插座的地线端子连接,另一头与86盒内预留的地线连接。
六、智能控制器的安装固定

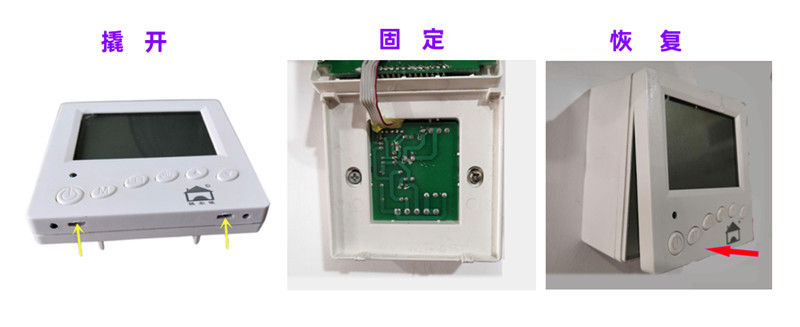

电源线连接好后,用一字螺丝刀插入智能控制器下面凹槽内,向里轻推向上一橇将控制面板和电源板分开,然后用配备的螺丝将电源板安装在其中一个86暗盒内,再将面板上面先挂在电源板上部,然后向下稍用力一推,将下面固定在电源板上,控制器就安装好了。

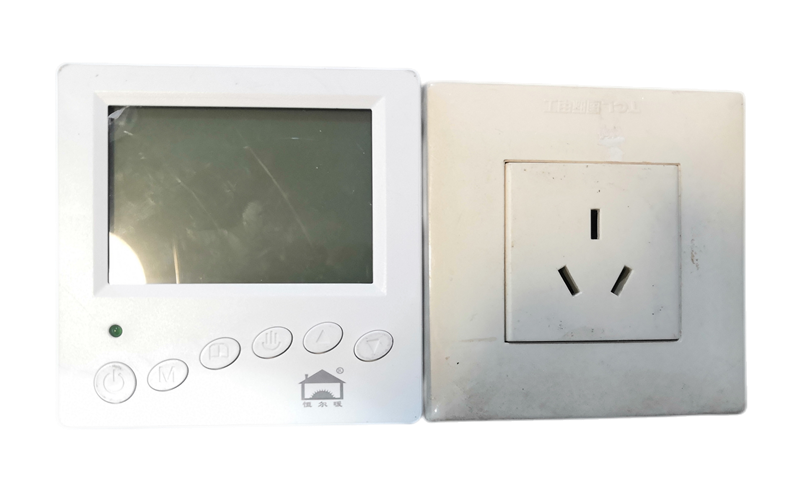

另一个86暗盒可以安装插座或用一个白板盖上。
七、热水循环系统的调试
热水器、水箱、循环泵、智能控制器及热水循环系统管道全部安装好后,就可以进行调试了,调试分为以下几个部分:给热水系统注水、循环泵的解锁和排气、智能控制器的周编程的设定、水流点控器延时时长的设定等。下面分别介绍。
1、热水系统管道注水
特别注意:
在给系统注满水之前,请务必不要将热水循环泵通电开机,否则会造成循环泵烧坏,如因此原因烧坏,不在质保范围之内。
注水方法:
打开热水循环水箱的自来水进水阀,并同时打开热水系统主管上所有的水阀,如水箱的出水口、回水口、自控中心处的水阀,水箱上如果有自动排气阀,请务必打开排气阀,然后打开最后一个用水的热水龙头,直到水流出来,并且水中不再带有大量空气,这时系统就注满水了。
然后就可以开启循环泵智能控制器,启动增压循环泵,如有必要,按照下面第2点的方法进行排气和解锁。
2、循环泵的解锁和排气

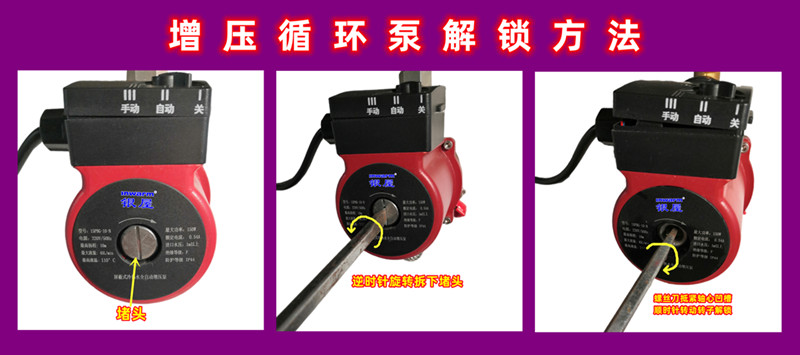

增压循环泵解锁方法
如果循环泵开机后,摸着发热,或有嗡嗡声响,但不循环工作,说明循环泵长期不通电,转子抱死,需要进行解锁。解锁方法:用一字螺丝刀逆时针旋转拧下中间的堵头,然后将螺丝刀插入孔中轴心凹槽内,抵紧轴心,然后顺时针旋转,带动转子旋转起来就解锁了,再将堵头重新装回去。
特别警示:
由于解锁时,孔中会流出水,如水压较大,可能会溅出来,应先关闭循环泵前后的阀门,用容器接着水,并用抹布等物品遮挡孔前面,避免飞溅出来的水损坏地板或其他物品。
增压循环泵排气方法
如果增压循环泵开机时噪声较大,或有明显的水流声,说明内部聚集气体较多,需要排气。排气方法:逆时针拧松循环泵中间的堵头,气体就可以排出,气体排完后,再顺时针拧紧堵头即可。不需要将堵头全部拧下来,拧松一些即可。
3、智能控制器的设定
智能控制器的使用方法、时间设定、温度设定、周编程自动模式设定等,请以《智能控制器说明书》为准。可以用手机扫码以下二维码查看《智能控制器说明书》和《智能控制器周编程设置视频》。
4、水流点控器控制循环泵延时关机时长的设定
恒尔暖智能控制器水流点控功能中,循环泵延时关机时长预设置为3分钟,停机时间设置为5分钟。
解释为:开一下热水龙头3秒左右就关闭,有水流出,这时水流开关给智能控制器传递开机信号,智能控制器给循环泵接通电源,循环泵开启工作,从开启水龙头循环泵启动开始,循环泵工作3分钟时间,然后就停机5分钟,5分钟之内再开启水龙头,循环泵不启动。
如需要改动循环泵延时关机时长和停机时长,请与我们联系。
5、恒尔暖自控中心+循环泵+智能控制器配合做热水循环系统的设置方法
在2台热水器利用恒尔暖自控中心组合一起做热水循环系统,如果利用恒尔暖智能控制器来控制循环泵,自控中心和循环泵智能控制器二者配合设置好开关机时间和温度,可以达到很好的节能和减少备用热水器(如燃气热水器)的启停次数。设置方式如下:
开机时间的设定:每次设定开机时间,循环泵要比自控中心早几分钟,或者自控中心和循环泵控制器设置的周编程完全一样,但把循环泵控制器的时钟设置比准确时间早几分钟,而自控中心设置为准确时间。
温度的设定:燃气热水器设定水温(如为:58°C)>循环泵控制器设定水温(如为42°C)>自控中心设定水温(如为:40°C)。
这样,在开机时段内,当水管里水温降到低于设定温度2°C时,循环泵就开启,太阳能水箱的热水就流出,当高于设定温度的热水流经过各个用水点到循环泵处时,控制器检测到水温已达到设定值,循环泵就停止工作。可以看出当水管里的水温还没有降到自控中心的设置水温,就开启循环,水管里的水很快就被替换成较高温度的水,因此只要水箱的水温高于自控中心设置温度,燃气热水器就始终不会启动。大大减少燃气热水器启停次数,降低耗气量,延长燃气热水器使用寿命。
至此,恒尔暖智能控制器与循环泵的连接、安装和调试全部完工。
