循环泵周编程智能开关机控制器套件
来源: 浏览次数:7255 日期:2021/10/9 11:04:55
循环泵周编程智能开停机控制器套件

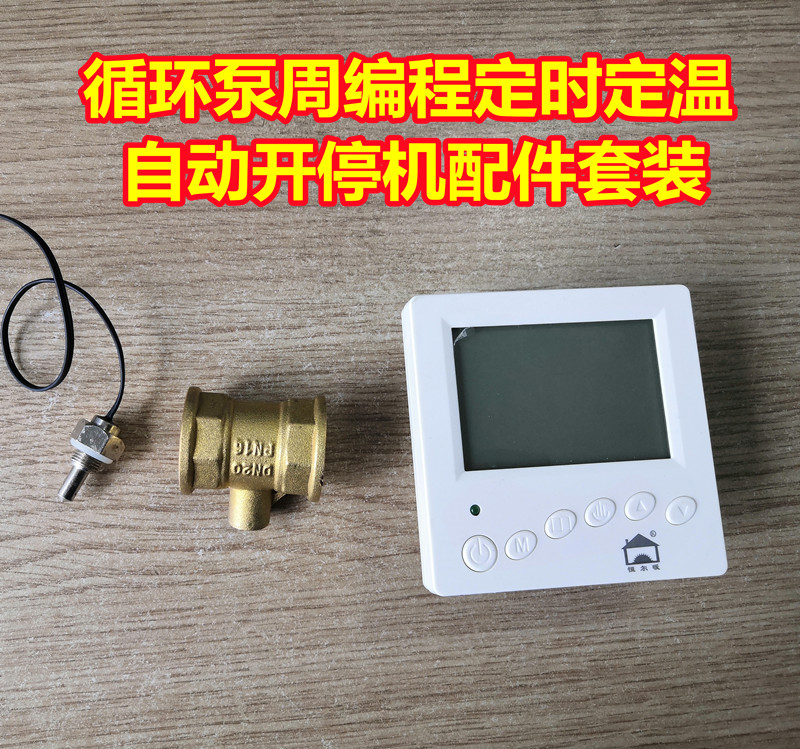

该套装包括:水温控制器1只、温度传感器1只和黄铜测温三通1只。
在热水循环系统安装循环泵,配套使用这个周编程温控阀套件,可以在不需要热水时让循环泵停止工作,就是在工作时间内,只要水温当地设定值,循环泵也自动停止工作。周编程设计,一次设计成功后,以后循环泵自动开停机工作,无需人工再操作,方便舒适节能。
循环泵加上该控制器套件安装具有以下功能:
1、循环泵周编程智能开关机功能。
5+2模式,把每天分为六个时间段,每个时间段可设定不同的水温,模式设定后,循环泵按照所设定的时间和水温,有规律地自动开机和关机,既节能又方便,提高生活舒适度,同时又延长循环泵的使用寿命。

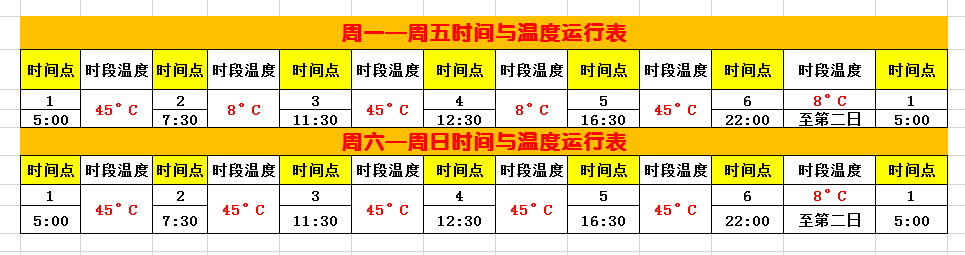

周编程模式举例:
2、具有防冻功能。
当水温低于5℃时,自动开启低温保护,循环泵开启工作;直到水温达到15℃后,循环泵关闭。避免热水系统被冻坏。
循环泵加上该控制器套件与回水器相比优点:
控制器和循环泵分开安装,循环泵可以隐藏在橱柜下等隐蔽地方,温控器可以像中央空调温控器一样用86盒暗装在墙内,美观,操作也方便。
安装建议:
1、循环泵及控制器套件,建议安装在热水循环系统回水管靠近水箱的地方,这样可以确保每个用水点的温度都可以达到要求;
2、如果安装于太阳能+燃气热水器+恒尔暖自控中心的热水循环系统中,自控中心安装在燃气热水器下方,循环泵及控制器套件安装于太阳能水箱回水口处,自控中心和循环泵分开安装,控制更加理想。周编程设置时,每个用水开启的时间点,循环泵的开启时间都设置成比自控中心早15分钟,这样,只要太阳能水箱的水温高于自控中心设定的温度,燃气热水器都始终不会启动,大大减少燃气热水器启停次数,延长燃气热水器的使用寿命,也减少燃气用量。
技术参数:
控制器套件中各配件技术参数如下:
温度控制器:
型 号:HN805
工作电压: 220VAC±10%
温控范围: 5℃~99℃
温控精度: ±1℃
负载电流: 3A
规格:86*86*40
外接增压循环泵功率不得大于:500w
测温三通:
型号:G3/4*1/8*3/4
规格:42*32*42mm
重量:68g
材质:黄铜
温度传感器:
型号:G1/8*10k
阻值:R25=10k
外壳:铜镀镍
线长:185mm

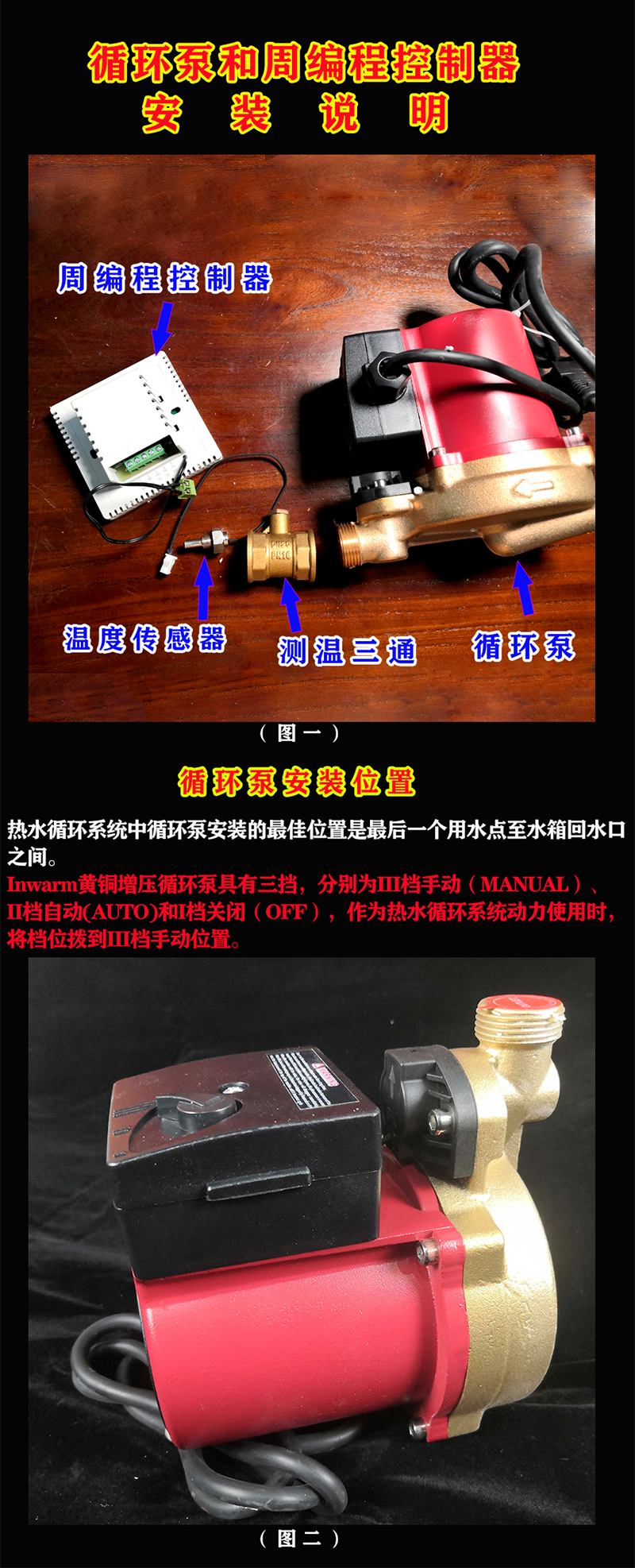

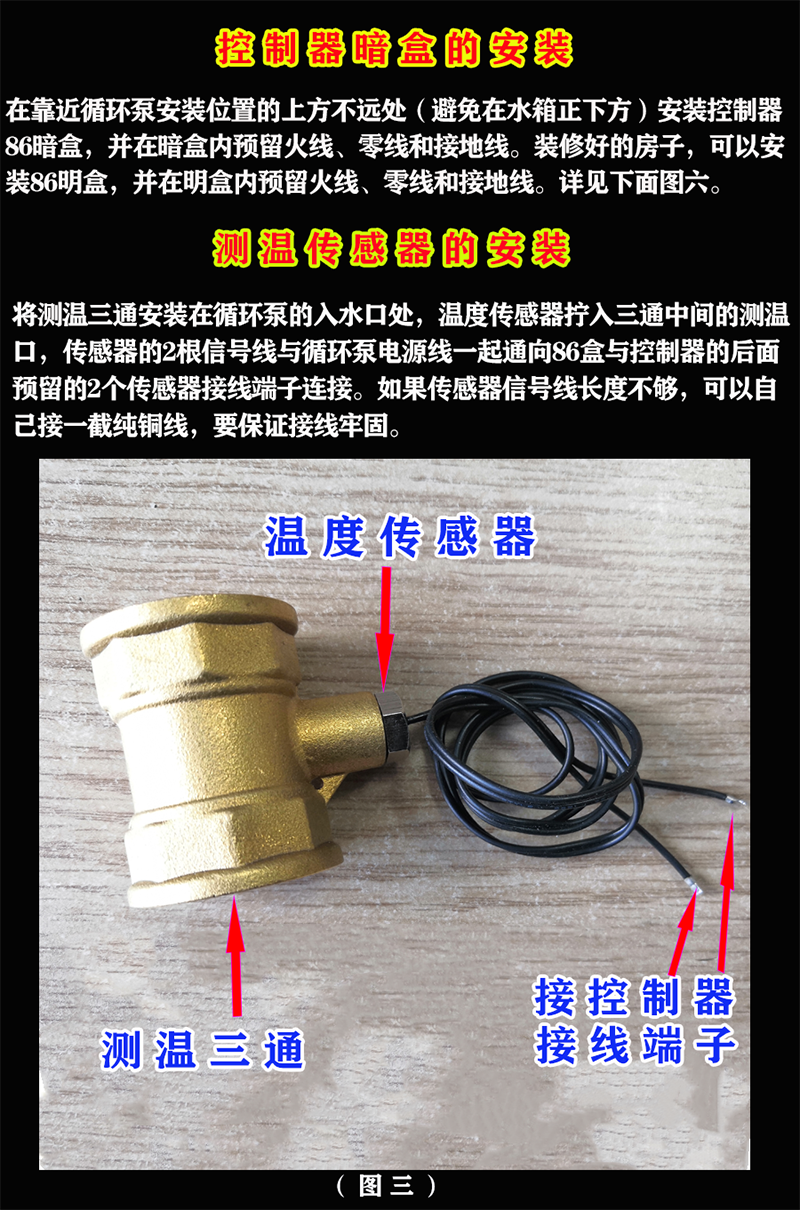

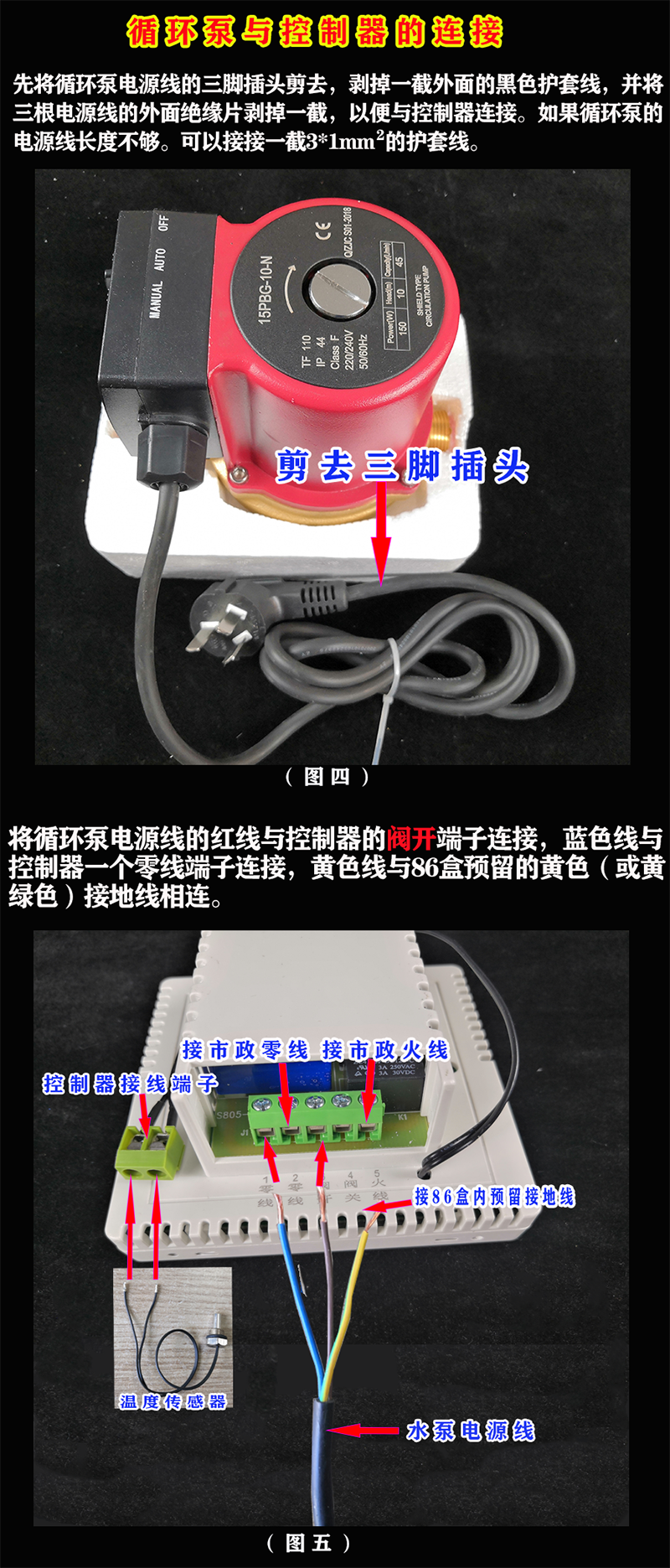

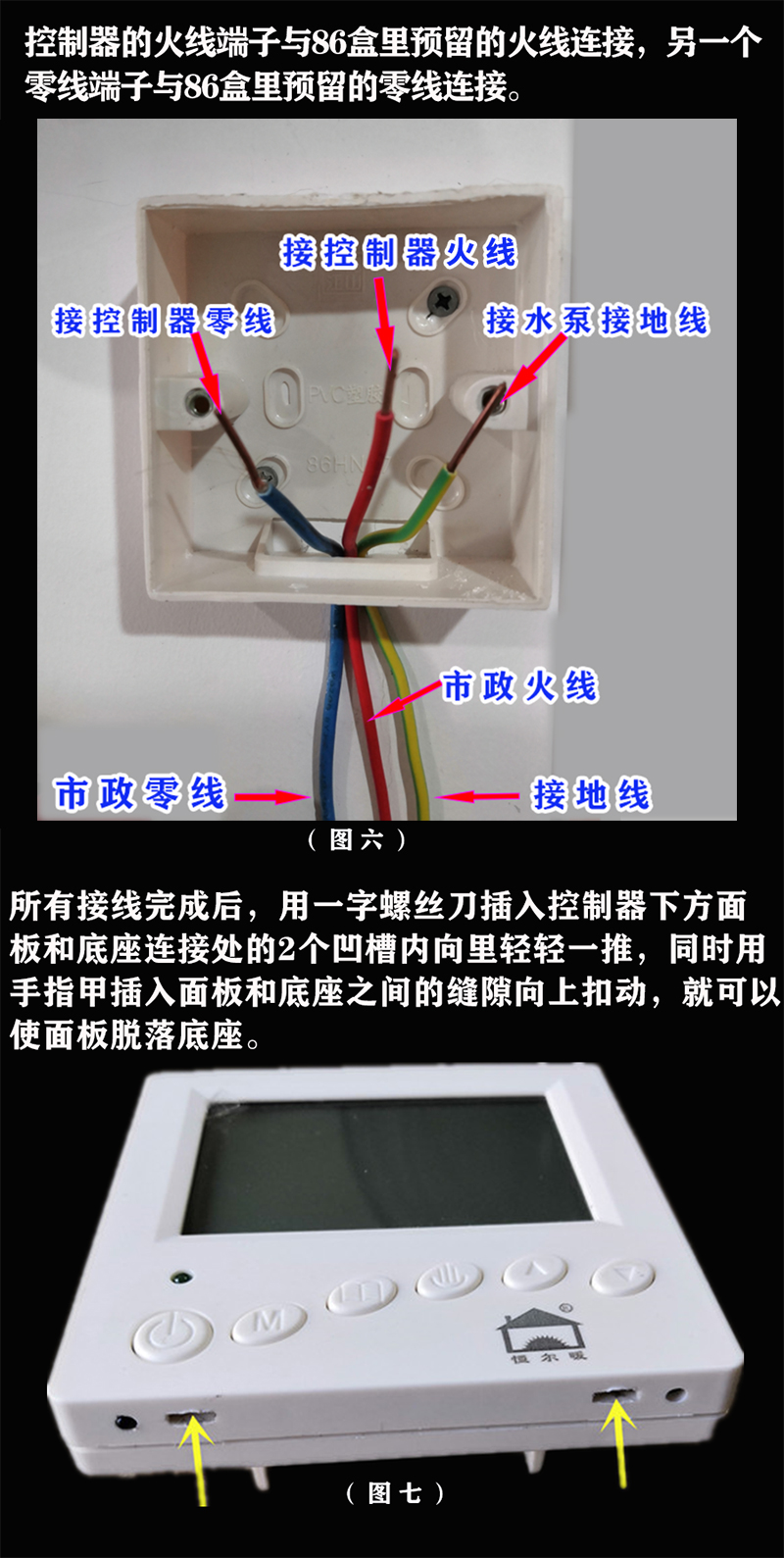

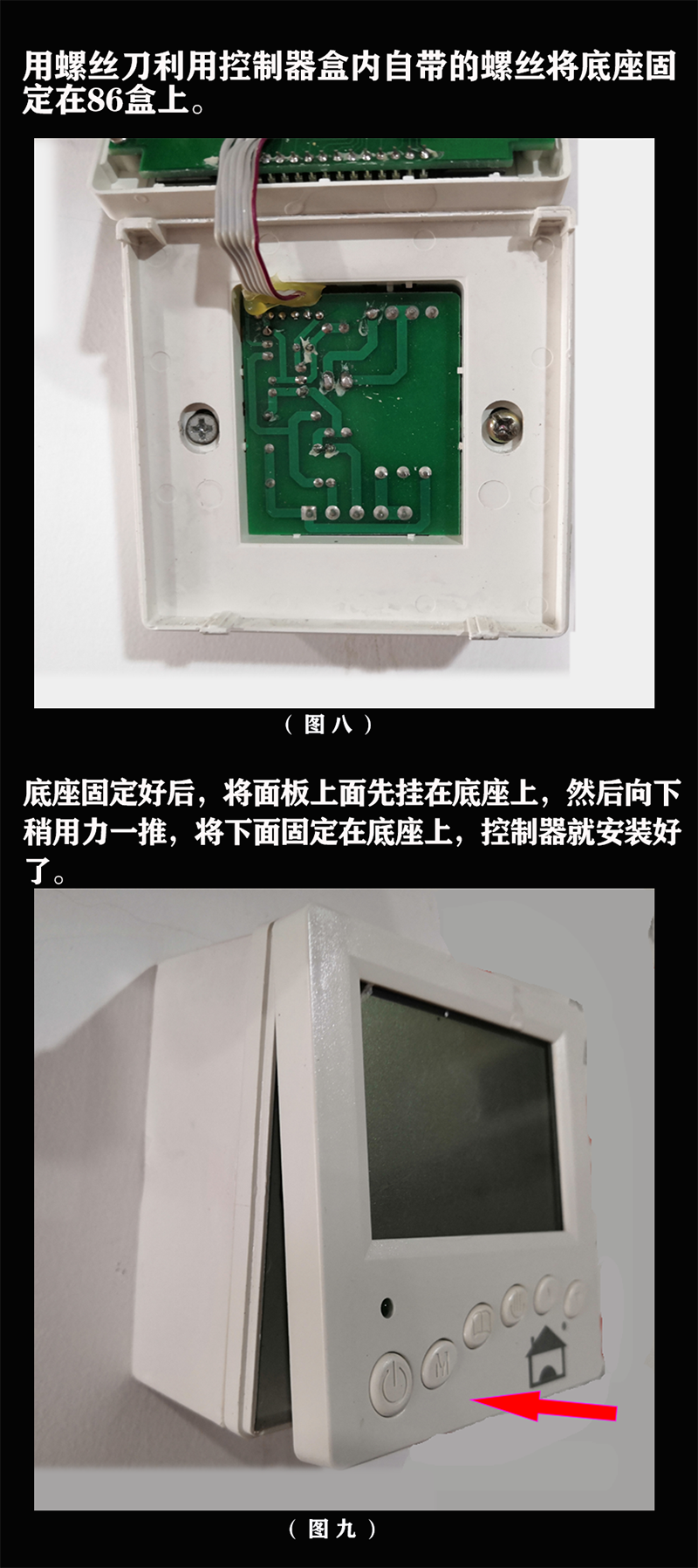

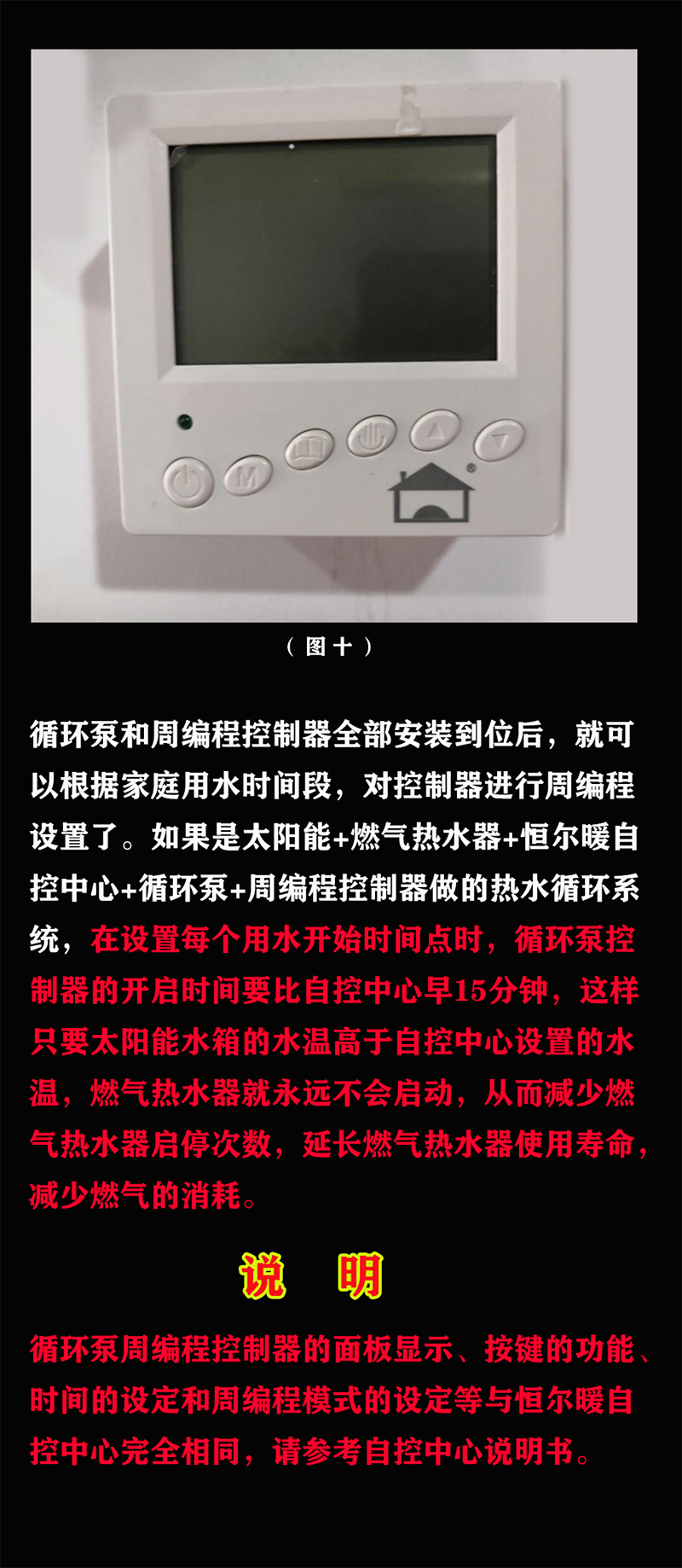

循环泵和周编程控制器安装说明
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20211009/20211009111227002700.png)
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20211009/20211009111247164716.png)
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20211009/20211009111268656865.png)
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20211227/20211227133885288528.jpg)
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20211227/20211227133823842384.png)
![](http://img2hk.xgxian.com/tijiaonuan.com/upload_more/image/20211227/20211227133894449444.png)
