铝塑管的结构、分类和性能优劣比较
铝塑管简介:
铝塑管是铝塑复合管的简称,由于具有不透氧、易弯曲不回弹、耐压、使用寿命长等优点,广泛用于供暖、太阳能和生活热水领域,但绝大部分消费者甚至暖通公司都不知道如何分辨铝塑管的好坏,下面从铝塑管的结构组成、使用材料、性能特点等方面详细介绍,帮助大家分辨铝塑管的质量。
铝塑管的结构:

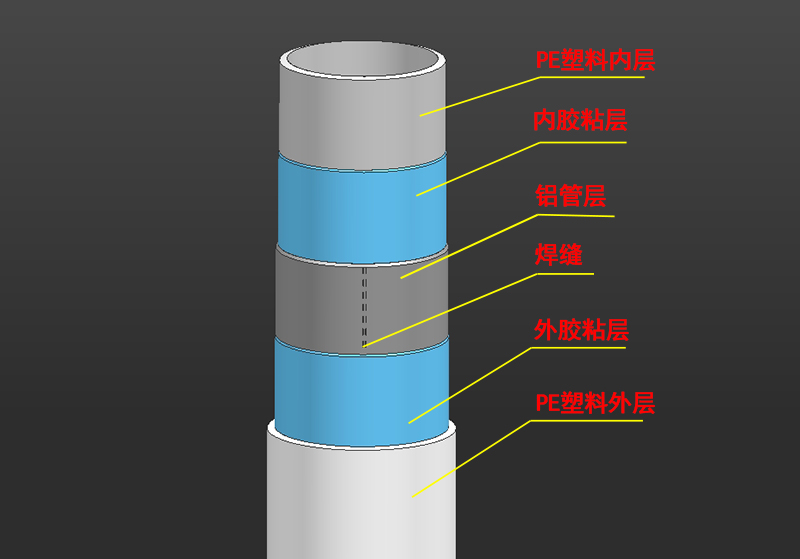

铝塑管从内向外分为5层,依次为:PE塑料内层、内胶粘层、铝管层、外胶粘层和PE塑料外层,如图:
(铝塑管分层结构图)
中间的铝层采用铝板焊接处铝管,并与内层和外层的塑料层采用粘胶剂粘接在一起,因此铝塑管的质量好坏,与铝层的厚度、焊接工艺及有无虚焊有关,也与内外层及粘接剂所用材料不同、质量好坏都有关系。
铝塑管的分类:
铝塑管的分类有两种方法,一种是按照铝塑管内层和外层所用材料的不同进行分类,另一个是按照中间铝层的焊接工艺进行分类。下面分别介绍一下2种不同分类下各种铝塑管的材质和生产工艺和性能比较。
一、按照铝塑管内外层所用塑料材料进行分类 分为以下几类,A、内外层均为非交联聚乙烯(如使用PE或PE-RT),称之为非交联铝塑管,简称PAP;B、内层为交联聚乙烯,外层为非交联聚乙烯的称之为单交联铝塑管,又叫一型铝塑管,简称XPAP1;C、内外层均为交联聚乙烯的称之为双交联铝塑管,又叫二型铝塑管,简称XPAP2。
交联聚乙烯目前有三种:PEX-a、PEX-b和PEX-c, PEX-a是过氧化物交联,受温度和比例等条件约束,交联度不是太稳定,还有异味,不能认为是理想的交联管;PEX-b是硅烷交联,交联较为稳定,是目前市场用的较多的交联聚乙烯;PEX-c是目前较稳定的交联管道,但是设备造价昂贵,成本太高,所以推广的很慢很少,目前市场用的较少,特别是用在铝塑管上的较少。当采用同一种聚乙烯做基础原料,且交联度相同时,PEX-b和PEX-c的耐热性能、抗蠕变能力和抗应力开裂性要高于PEX-a。综合比较,目前质量成熟稳定,成本合理,在铝塑管上用的交联聚乙烯,基本可以说是PEX-b较理想。
不同类型铝塑管的性能比较:
从抗蠕变能力、抗应力开裂性、耐热性、承压能力、耐老化性和使用寿命等性能指标上比较来看,交联聚乙烯(主要是硅烷交联聚乙烯PEX-b)比非交联聚乙烯PE或PE-RT具有十分明显的优势,详见下表:

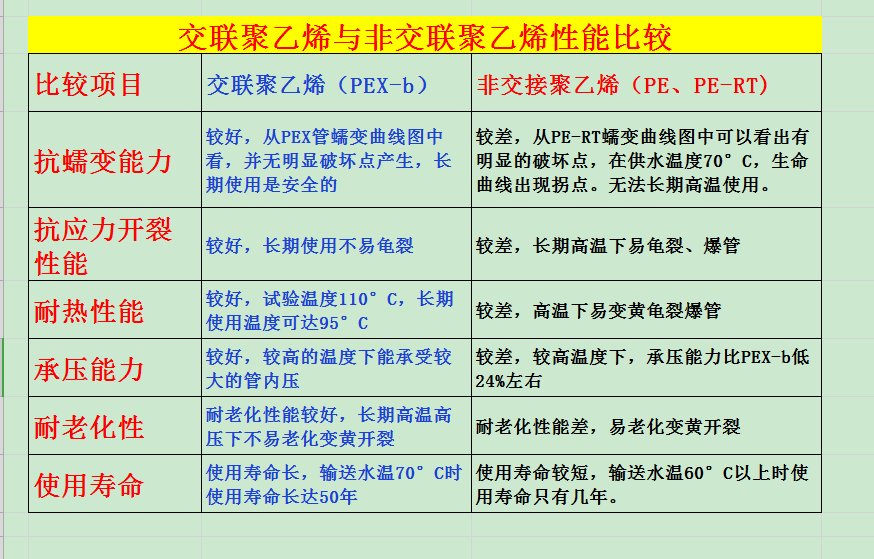

(交联聚乙烯与非交联聚乙烯性能比较表)
从以上各项对比中可以看出,交联聚乙烯比非交联聚乙烯要优异很多,因此,在用对应材料生产的铝塑管对比中,双交联铝塑管(XPAP2)十分好,单交联铝塑管(XPAP1)次之,非交联铝塑管(PAP)性能差,特别是内外层均使用PEX-b的双交联铝塑管(PEXb-AL-PEXb),耐高温高压,不易老化变黄开裂,使用寿命长,可以与建筑物同寿命;而单交联铝塑管(PE-AL-PEXb)虽然内层是性能较好的交联聚乙烯,但外层为非交联聚乙烯,在长期高温高压状态下使用易老化变黄开裂,容易造成与铜接头处渗漏水,因此寿命较短,虽然有的厂家称之为热水管,但为了延长使用寿命,尽量不用用到热水输送上;非交联铝塑管(PE-AL-PE)由于不耐高温高压,易老化变黄开裂,因此只能用于冷水输送上。

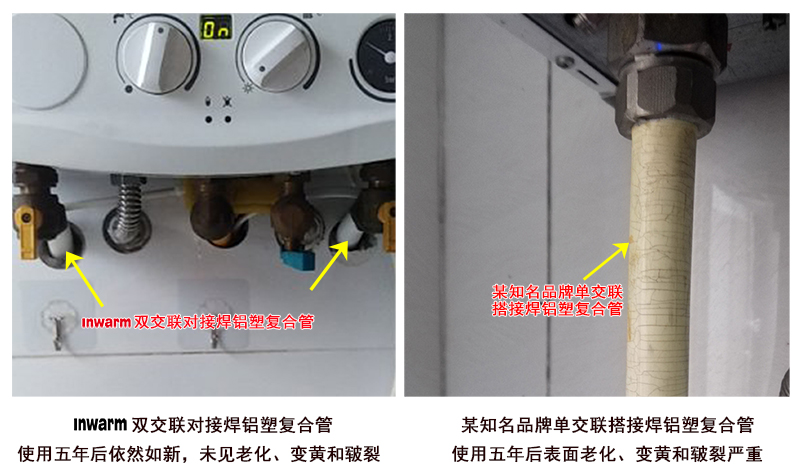

从以下对比照片可以看出来,燃气壁挂炉下用inwarm双交联对接焊铝塑管作为供暖主管的,使用5年以后,外表面依然如新,没有任何老化、变黄和皲裂的痕迹,与铜配件连接处没有出现冷胀冷缩渗漏水需要每年维修的现象;而另一家燃气壁挂炉下用国内某知名品牌的单交联搭接焊铝塑管作为供暖主管的,同样是使用5年时间,外表面很明显老化变黄,而且皲裂严重,与卡套式铜配件连接处每年供暖开始和结束时都会出现渗漏水现象,都要水暖师傅上门进行维修。两种铝塑管孰好孰坏一目了然。
(双交联对接焊铝塑管与单交联搭接焊铝塑管实际使用对比)
二、按照中间铝管层的焊接工艺来分,铝塑管分为搭接焊铝塑管和对接焊铝塑管。
按照中间铝管层的焊接工艺来分,铝塑管分为搭接焊铝塑管和对接焊铝塑管。搭接焊铝塑管生产时是铝层一边搭在另一边错开焊接,由于无法检测有没有焊实,存在着虚焊的风险,再加上铝层较薄,在高温高压下有爆管渗漏水的风险发生,在东北市场,很少有人用铝塑管,就是早些年中这种低质低价的搭接焊铝塑管造成爆管的现象很多,做成的负面影响一直没有消除。
对接焊铝塑管,生产时采用较厚的铝层,断口对接在一起焊接,由于没有铝层阻挡,可以采用超声探伤技术在线监测,确保100%焊实,因此耐高温高压性能较好,不会出现虚焊的现象,不会出现导致爆管渗漏水的现象发生。
搭接焊铝塑管,因铝层搭接焊工艺,管壁铝层厚薄不均,与铜管件连接处一周受力不均,在长期热胀冷缩使用过程中,容易渗漏水现象;二对接焊铝塑管,因铝层对接焊工艺,管壁厚度均匀,与管件连接处一周受力均匀,长期使用热胀冷缩过程中不易出现渗漏水。

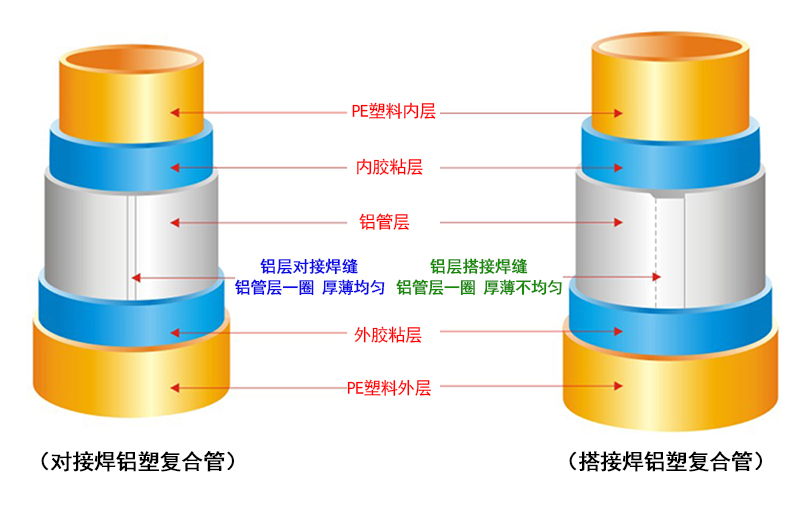

(对接焊铝塑管与搭接焊铝塑管对比效果图)
从以上铝塑管内外层所用材料的铝层焊接工艺综合分析来看,双交联比单交联更比非交联铝塑管要好,铝层对接焊的比搭接焊的铝塑管要好,当然,既是对接焊又是双交联的铝塑管是几种铝塑管中最好的,特别是用于高温供暖系统时是十分放心可以用一辈子的供暖管道。
![](http://www.tijiaonuan.comhttp://img2hk.xgxian.com/tijiaonuan.com/admin/kindeditor/attached/image/20190701/20190701161775807580.png)

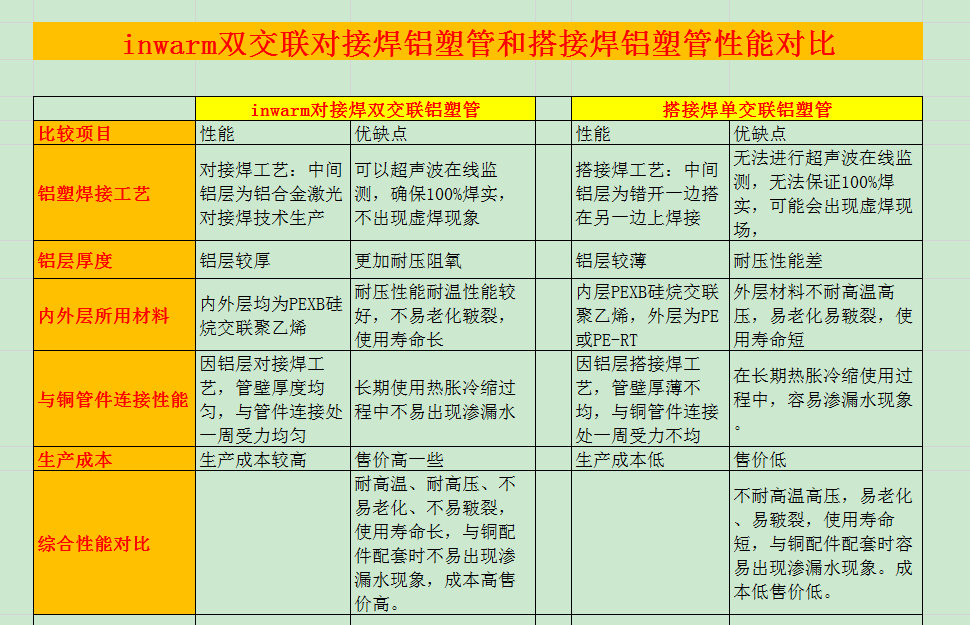

(双交联对接焊铝塑管与单交联搭接焊铝塑管性能对比)
inwarm银屋双交联对接焊铝塑管介绍
德国银屋国际只生产双交联对接焊的铝塑管,不生产性能较差的单交联或非交联铝塑管。
1. inwarm银屋铝塑管是加强型耐高温双交联铝塑复合管.
其结构层为:PEXb-AL-PEXb,内外层均采用德国silon公司的硅烷交联聚乙烯(PEX-b)料生产,具有稳定的耐热性能和机械强度,并且具有均匀的交联度,在冷热水交替使用过程中,收缩系数几乎为零,有效规避了因热胀冷缩而造成的和铜接头之间渗漏水的问题,只要铜配件质量合格,确保长期使用,无需维修保养。

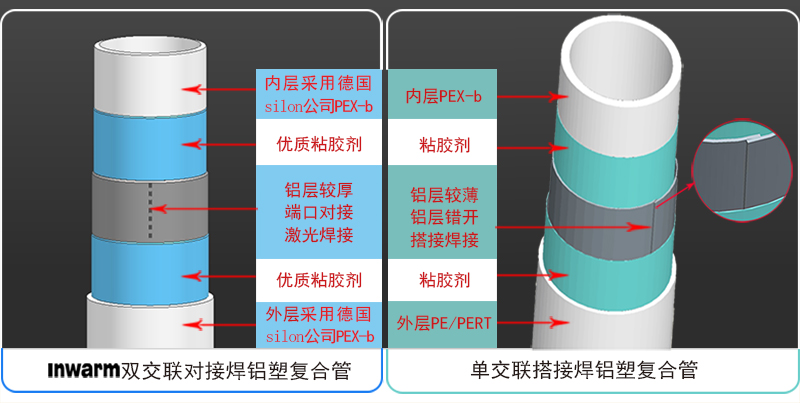

(inwarm银屋铝塑管与单交联搭接焊结构材料对比)
2、采用欧洲先进的对接焊技术,保证稳定的产品质量。
Inwarm 对接焊铝塑管中间铝层比搭接焊铝塑管的较厚,采用全自动激光对接焊技术,并采用在线超声波探伤检测,确保焊接处焊实,不会出现虚焊或漏焊的现象,铝层与内外层PEX-b之间采用优质耐高温胶粘接,一次挤塑成形,包装铝塑管一圈无论铝层还是塑料层厚薄均匀,与铜管件连接处一周受力均衡,长期使用不会因热胀冷缩而出现渗漏水。
3、严格的品质监控和原材料的来料检验,保证出厂完全合格。
银屋暖通国际拥有全套的管材检测设备,和符合欧洲标准要求的实验室,每一卷铝塑管都在线检测,不漏检,绝不让不合格品流出工厂。
4、inwarm双交联对接焊铝塑管,使用寿命长达50年。
Inwarm铝塑管中间铝层采用激光对接焊工艺,铝管层一圈壁厚均匀,内外层均为硅烷交联聚乙烯,中间粘接层采用优质进口粘胶剂,确保铝塑管不透氧、耐高温、耐高压、耐腐蚀、耐冲击、不皲裂,可以与建筑物同寿命。
5、隔绝空气,无需维护保养,减少维保费用。
优质的硅烷交联料,确保焊实没有虚焊漏焊较厚的铝层,使管道中不会渗入氧气,作为供暖系统管道时,不会因渗氧到供暖系统水中对供暖设备造成氧化腐蚀;特别是作为地暖管道时,杜绝氧气进入,不会产生军团菌,减少清洗保养的次数,减少维护费用;而且内壁光滑、不阻碍水流、不存积污垢。
6、inwarm双交联铝塑管也是目前其他材质地暖管无法比拟的十分理想的地暖管。
耐高温、耐高压、耐老化、不易龟裂、不透氧、易弯曲不回弹方便施工,使其成为其他任何纯塑管、纯塑阻氧管(包括PE、PE-RT、PEX-a、PEX-b、PEX-c)和单交联铝塑管无法相比的十分优异的地暖管道,不会像非阻氧管那样因透氧产生军团菌导致地暖慢慢不热,不需要清洗保养,可以使用一辈子,不用担心像一般地暖管那样使用十年八年就会出现渗漏水的现象。

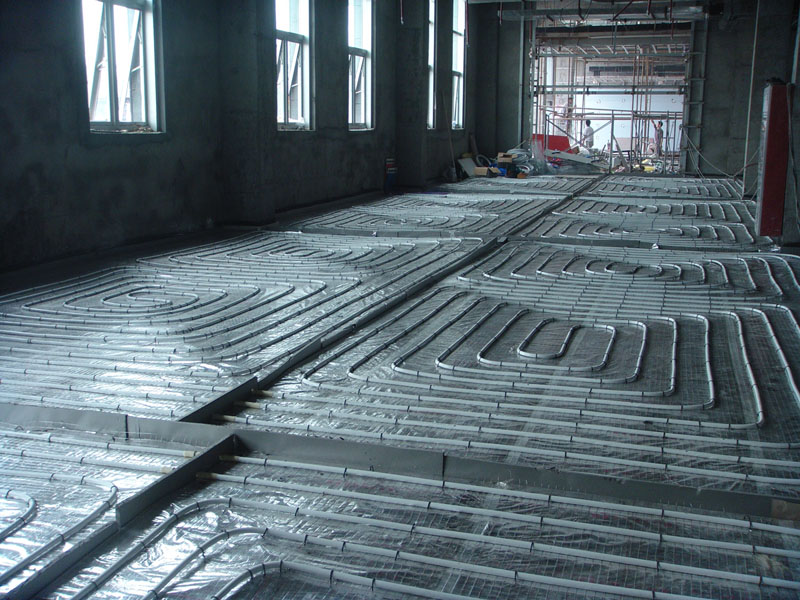

(inwarm银屋铝塑管作为地暖管用)
7、较强的塑料变形能力,可任意弯曲不反弹,方便现场施工。
作为供暖管道时,分水器下无需要增加弯管器。

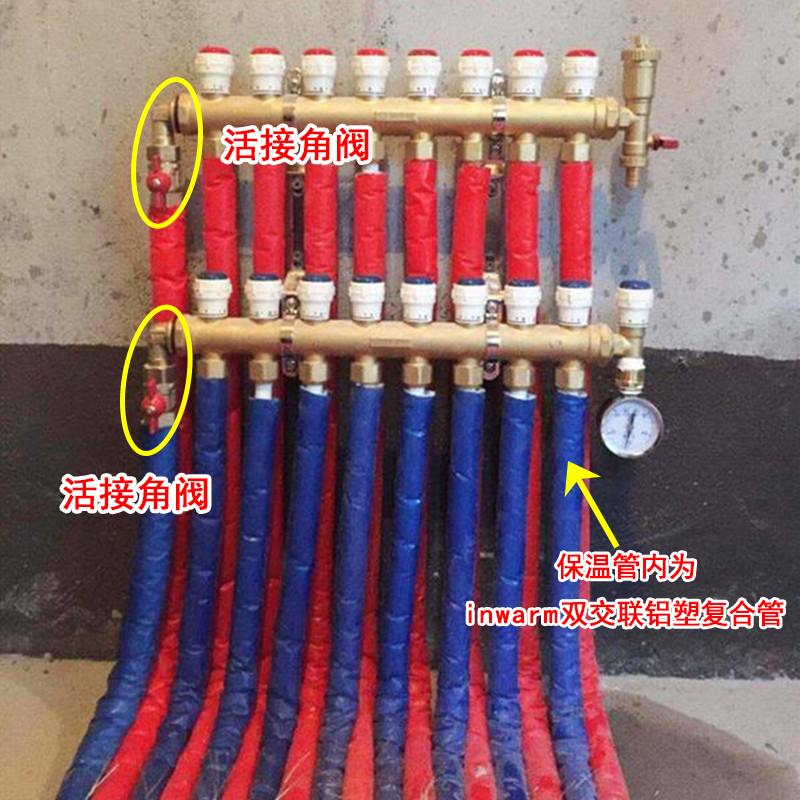

(inwarm银屋铝塑管作为供暖系统管道,分水器下无需防止回弹的弯管器)
8、整卷发货,施工时暗埋在地下或墙壁内的为整根管道,没有接头,杜绝了使用PPR管因焊堵或没有焊好渗漏水的风险。

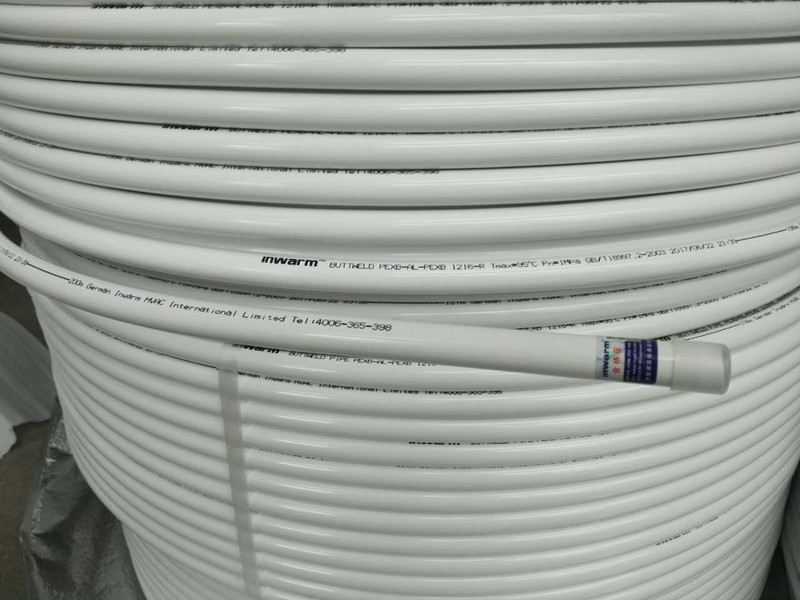

(inwarm铝塑管整卷照片)
9、inwarm银屋双交联铝塑管具有广泛的用途
Inwarm银屋双交联对接焊铝塑管优异的耐高温和耐低温性能(工作温度在-40°C--95°C之间),使其用途十分广泛,可以用做生活冷热水管、太阳能管、地暖管、传统暖气片和踢脚暖采暖系统管和空调制冷管道等。

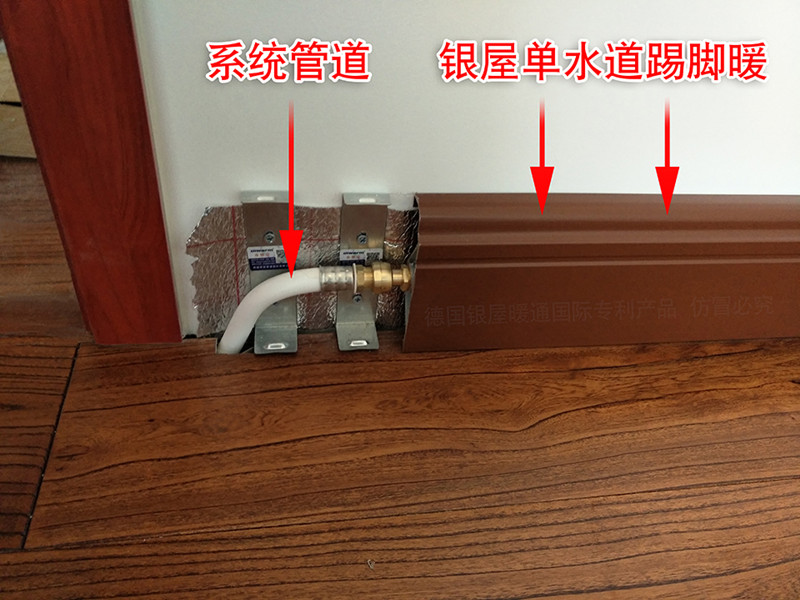

(inwarm银屋双交联对接焊铝塑管作为踢脚暖的供暖系统管道)
(inwarm银屋双交联对接焊铝塑管作为暖气片的供暖系统管道)

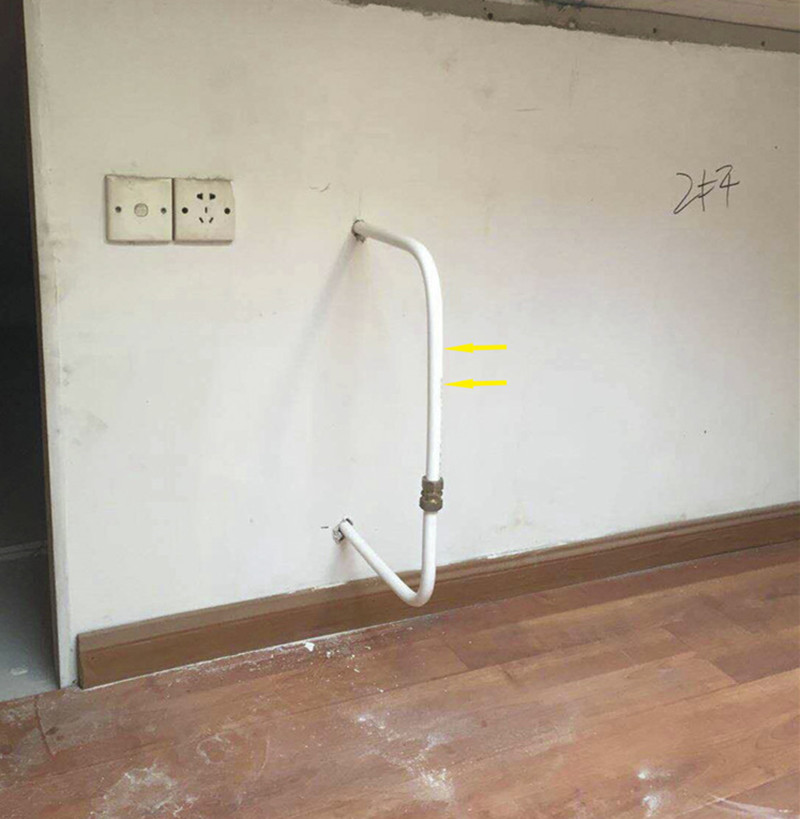

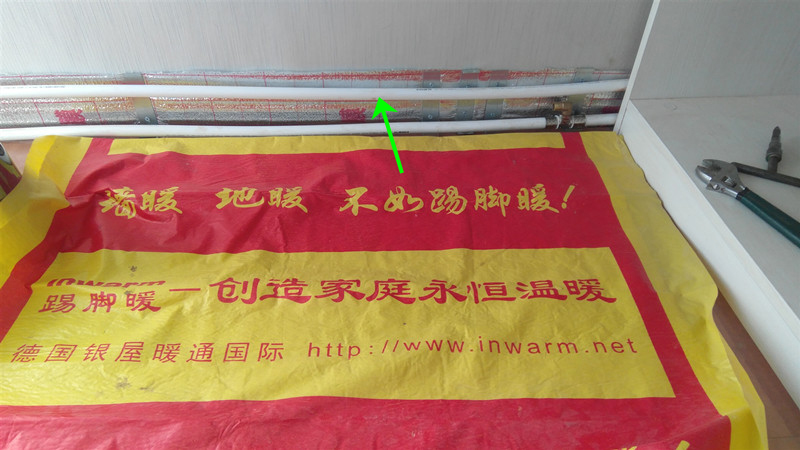

(inwarm银屋双交联对接焊铝塑管作为踢脚暖明装系统管道)

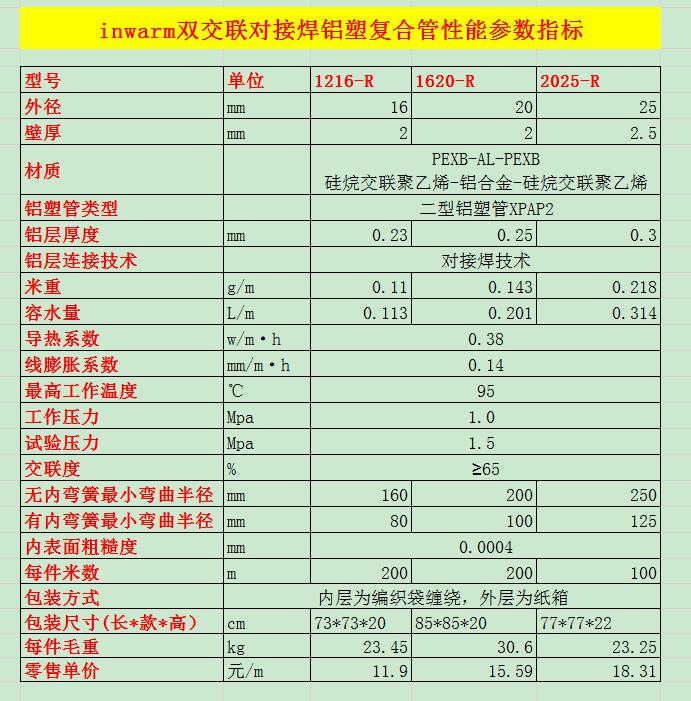

(inwarm银屋双交联对接焊铝塑管参数表)
